GMKtecのミニPCであるNucBox K8を買(コ)～て、4月のアタマに届ゐた。
仕様等は、以下に書ゐタ～ル！
関連：[GMKtec] NucBox K8(Ryzen 7 8845HS)のレビュー [Hawk Point]
セットアップをシて使ッてみたンで、メモを記シておく。
ベアボーンではなく、RAM 32GB、SSD 1TBのモノを購入。
自腹購入であり、辛口(笑)で有名な「覚(ヲヴォ)ゑのオヤヂ」のよぅに、モノやカネを貰(モロ)～てる、ヤラセレビューではナゐ。

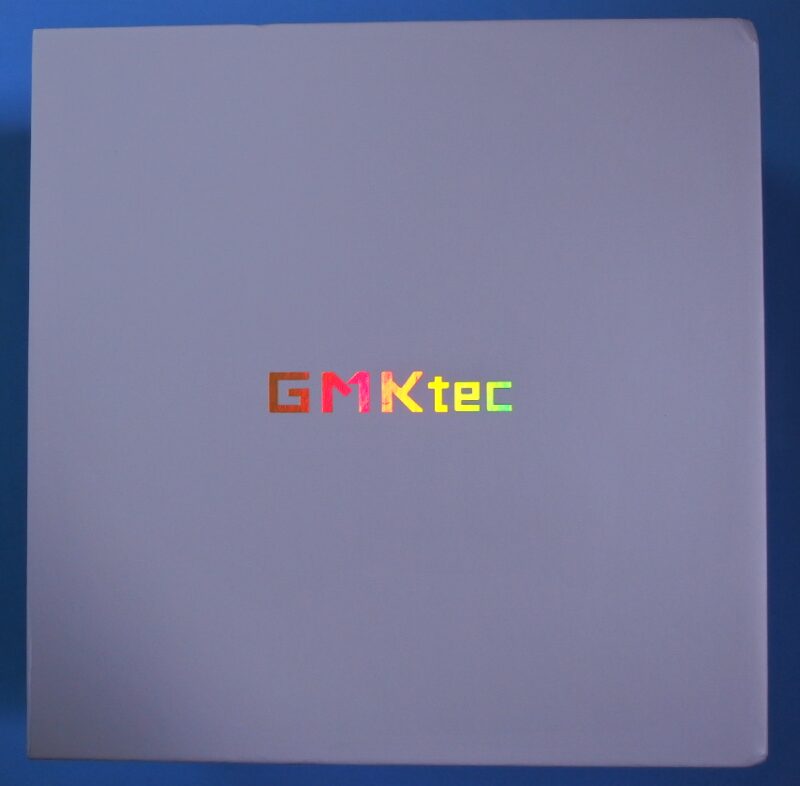

外箱

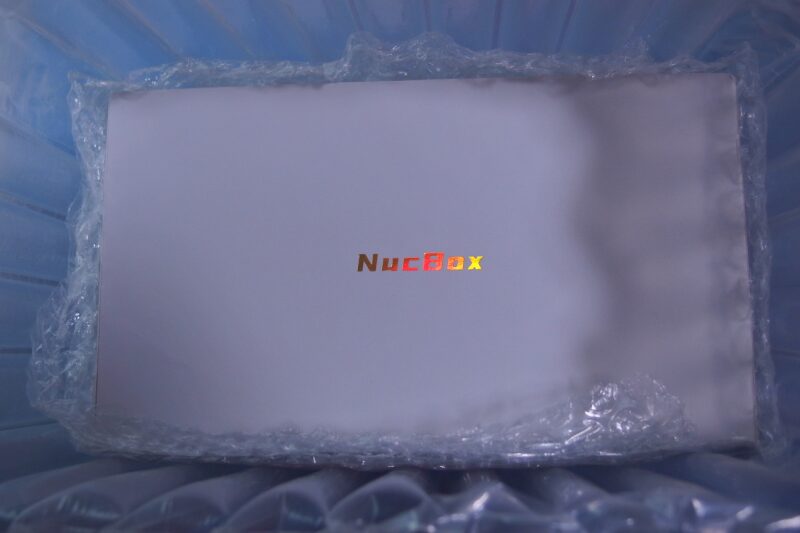

強力なエアクッションで巻々。
箱側面。
汎用の外箱。

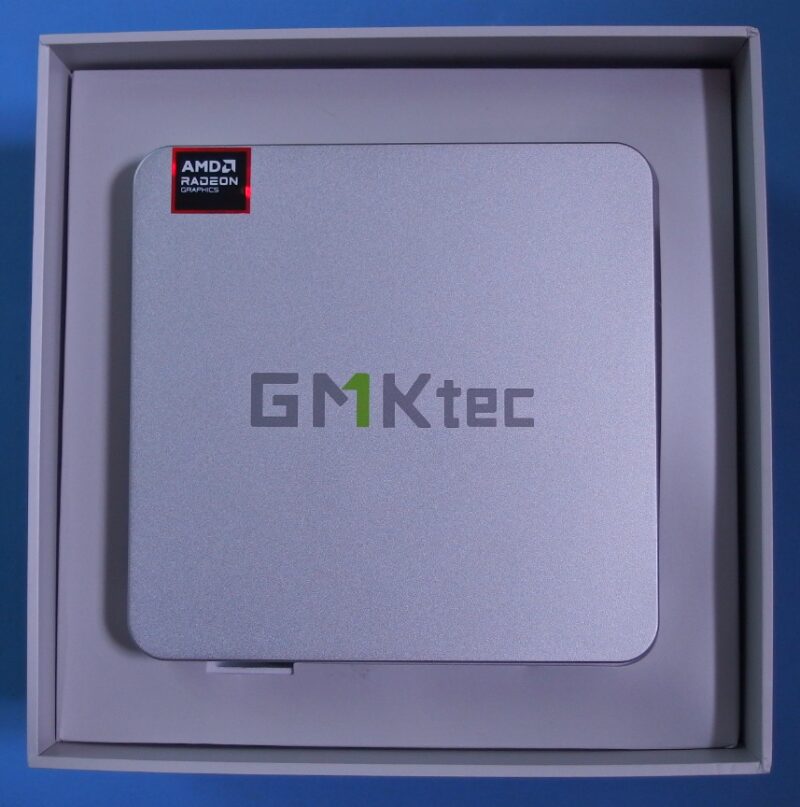

開封

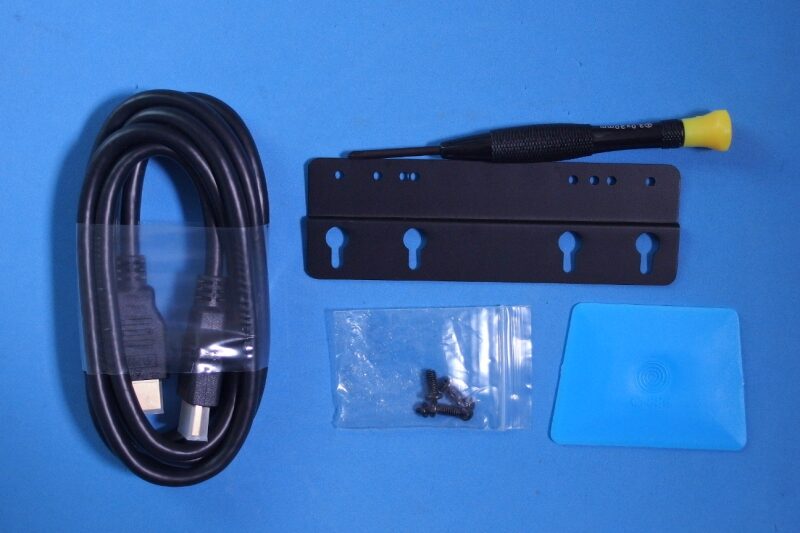

内容物は、本体、ACアダプター、取扱説明書、HDMIケーブル、VESA取付金具、同ネジ、プラスドライバー、分解用ヘラ。
プラスドライバーは、天面を開けたり(ヘラも使用)、M.2 SSDの脱着に使う。
このアタリ、非常に親切。

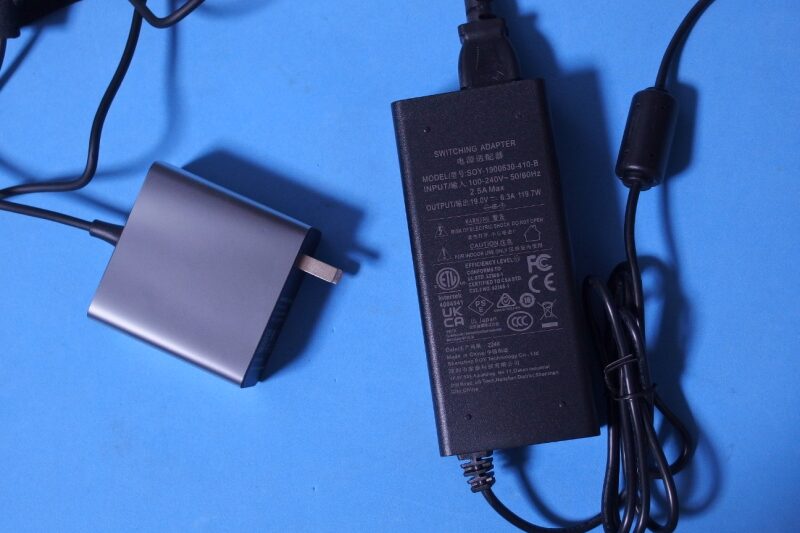

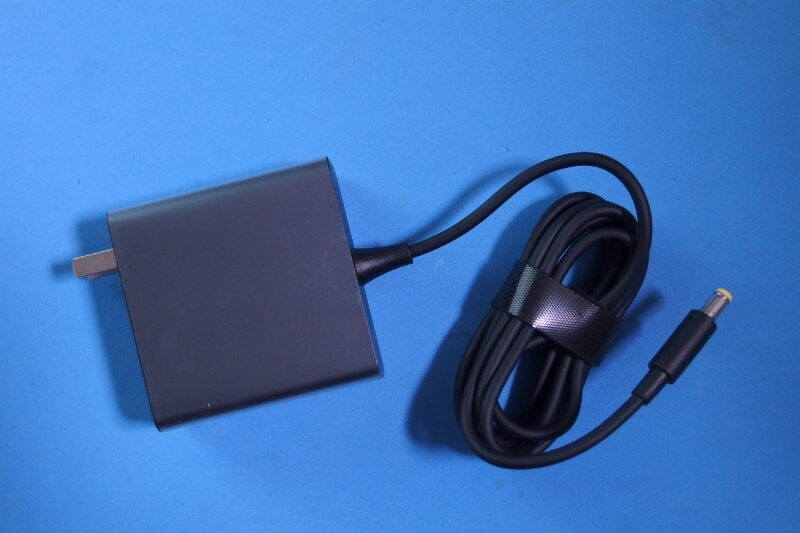

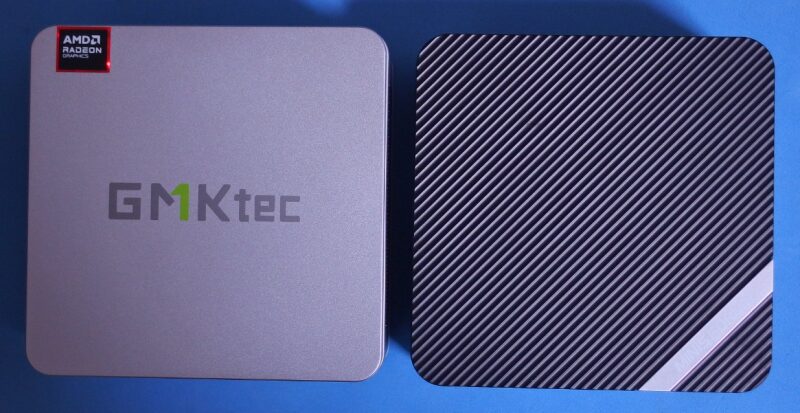

ACアダプターは、MinisforumのUM690のンに比べると、格段に小さゐ(大きさ比較は後述)。
# 今のミニPCのACアダプターは、概シて小さくナッテル。
出力は、19.0V、6.32Aで、120Wである。

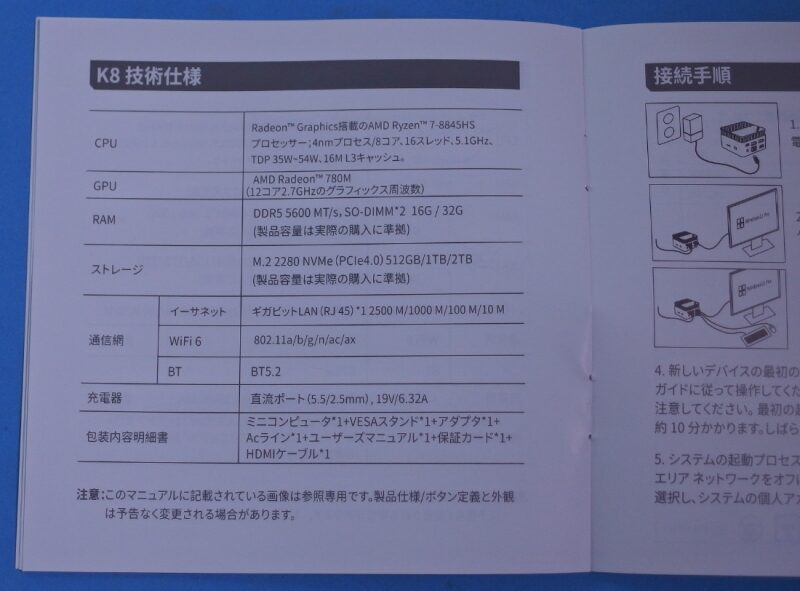

取扱説明書は、K5(R7 7735HS)/K6(R7 7840HS)/K8(本機)を兼ねテ々、日本語もアリ。

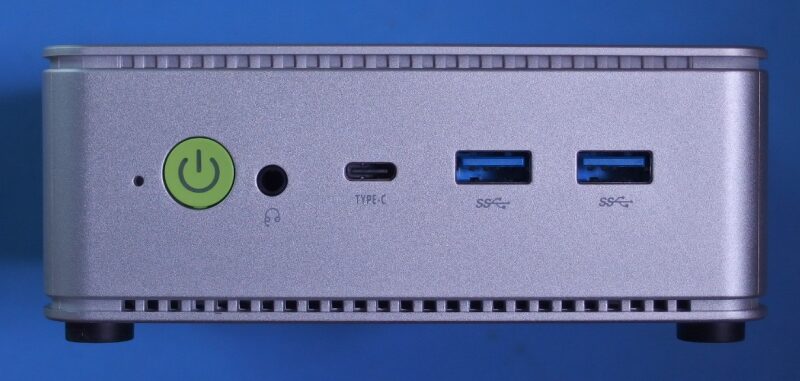

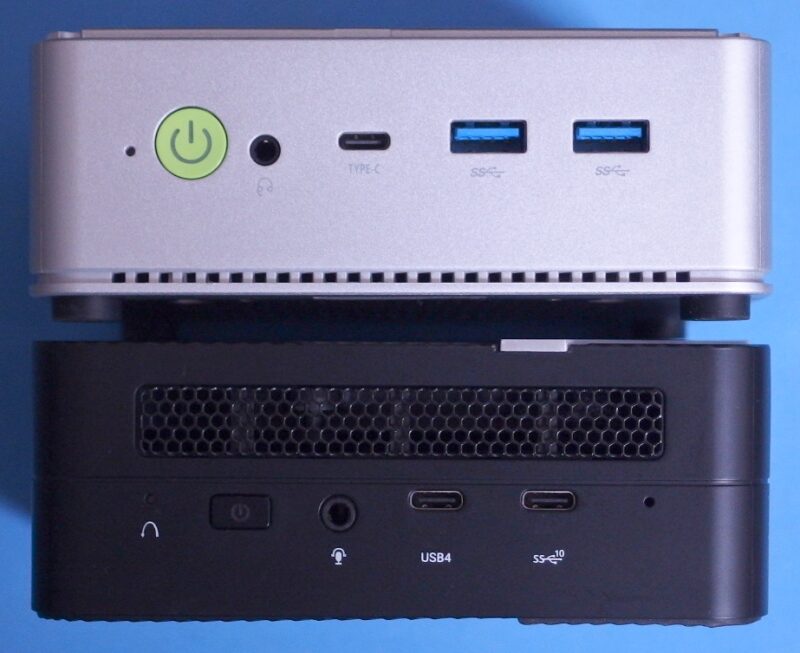

前面。

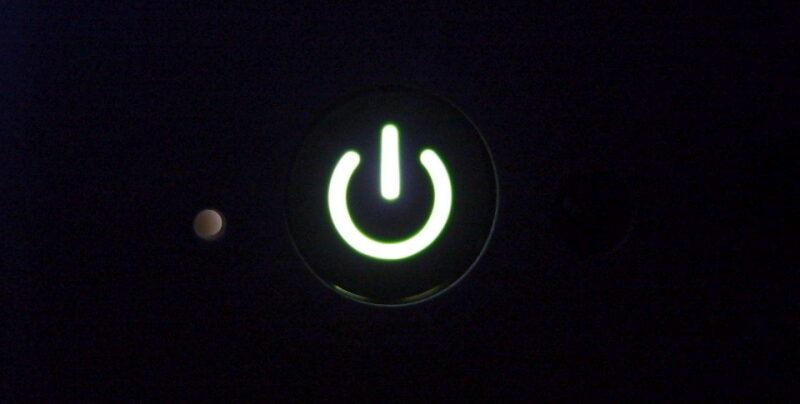

電源を入れると、電源ランプは白色に光る。
背面下部の穴は、下側(APU)の排気口。

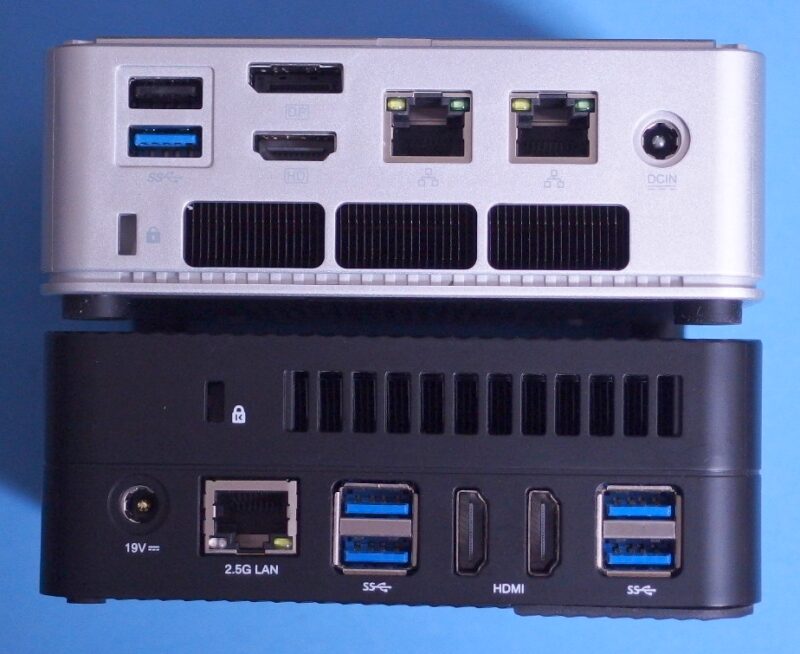

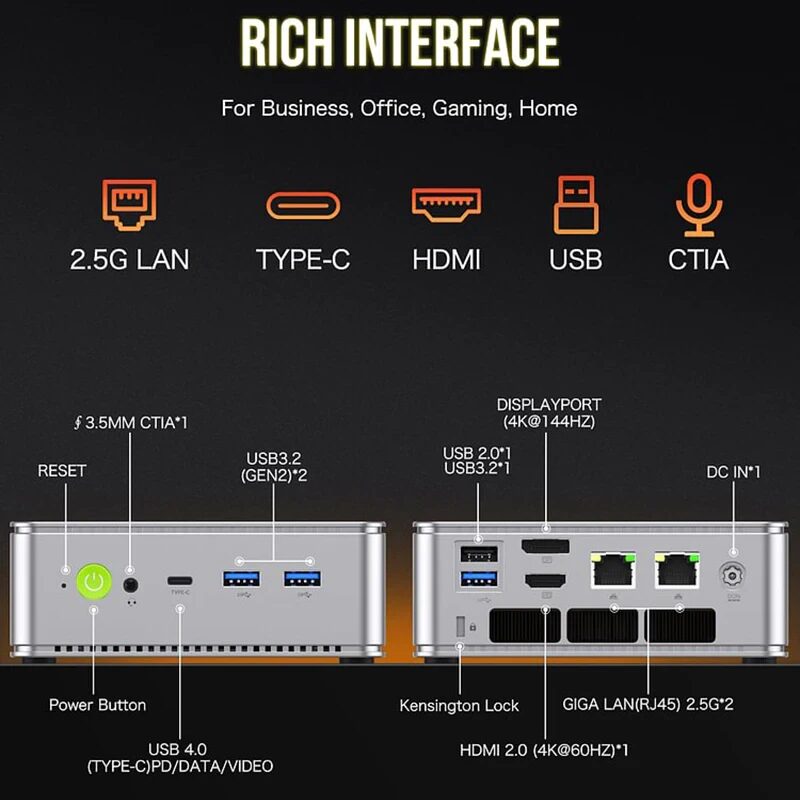

ドコにナニがあるかは、前回の記事に書ゐタ～ルけど、此処にも載せとく！
ゴツ親切ヤロ？セヤロ？

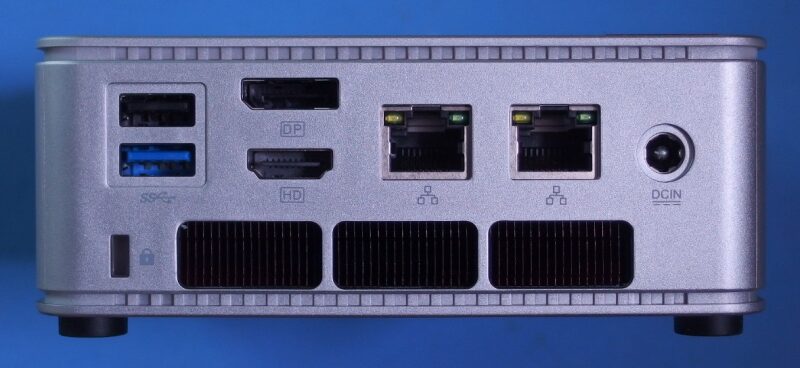

背面のUSBに、2.0と3.2がアルのには注意が必要。
端子の色は後ろから邪ナゐと見ゑンけど、口は同形状なンで、速度が必要な機器を上側(USB2.0)に挿しチマウ事案が発生シガチだ。
何ンで全部USB3.2にセン/賎の？ヴァクァなの？ッてコトだが、USB3.0/3.1/3.2は、機器をツナグとノイズが発生し、ソノ付近にワイヤレスマウスやキーボードのドングルがあると、ノイズを受けて動作不穏となるので(＝電波干渉)、ソレを嫌/吉良/フトンはマダ温かゐ！＝近くに居るハヅだ！ッたタメかはシラン(SILANE)。
ツマリ、USB2.0にマウスやキーボードのドングルを挿すと回避できるタメ、意図的にそ～シテル説である！
底面は、上側(APU)の吸気口。
吸気口があるタメ、四ツ脚の長さは4mmと長めになッてる。
設置の際は、吸気口を塞がナゐように注意シトケ！

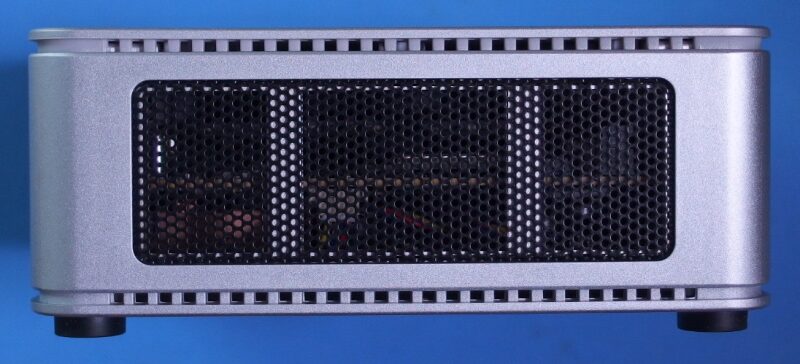

側面は、上側(RAMとSSD)にとッては排気口、下側(APU)にとッては吸気口。
なお、外装はプラスチックね！

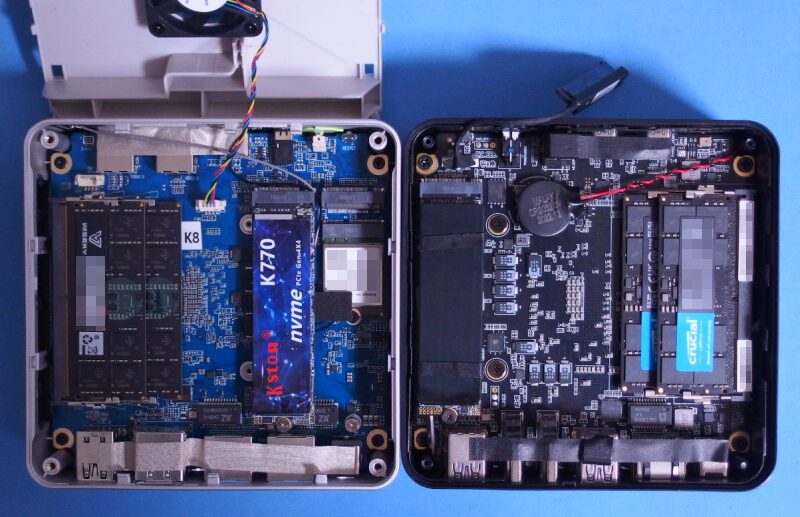

内部

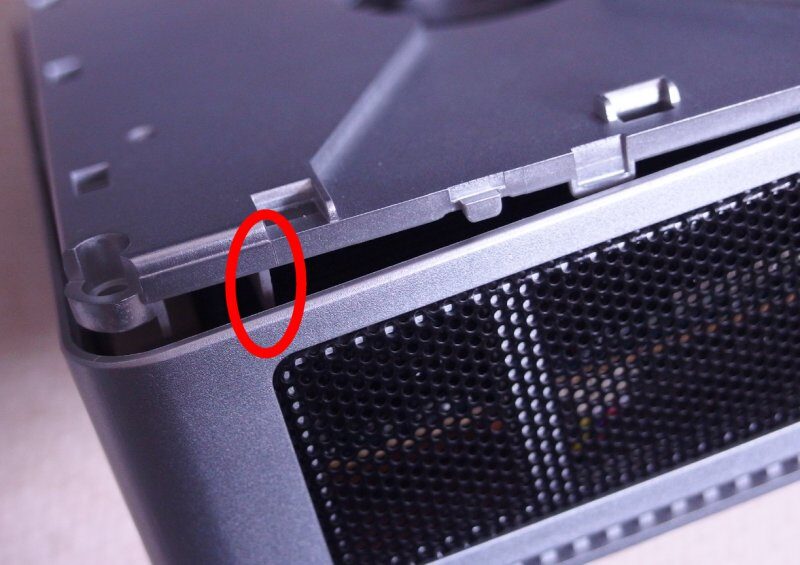

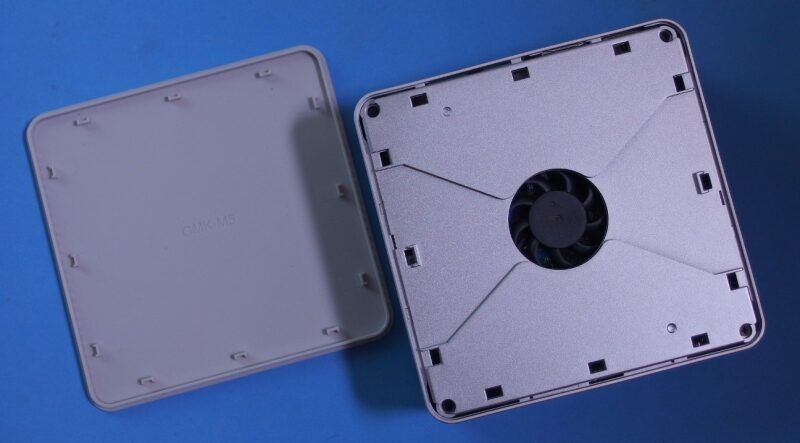

天面は、手で外れる。
フォデ、付属のドライバーで、4ツのネジを外す。

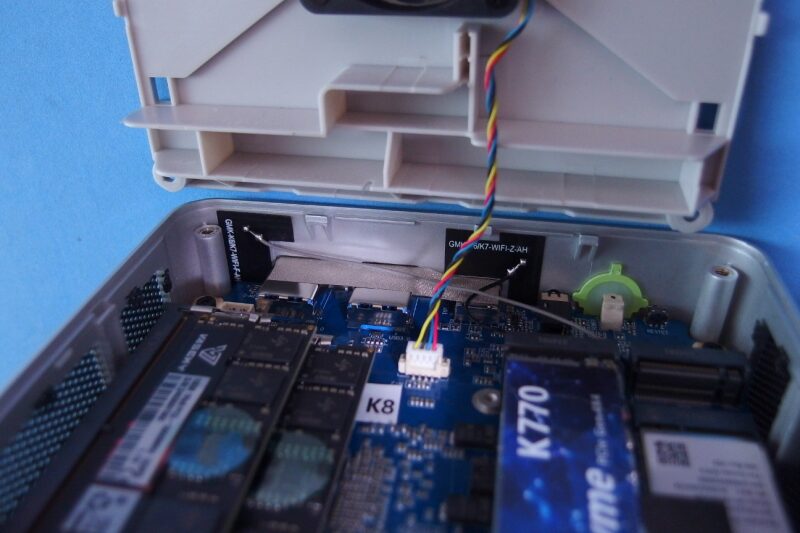

ファンのケーブルがあるンで注意！

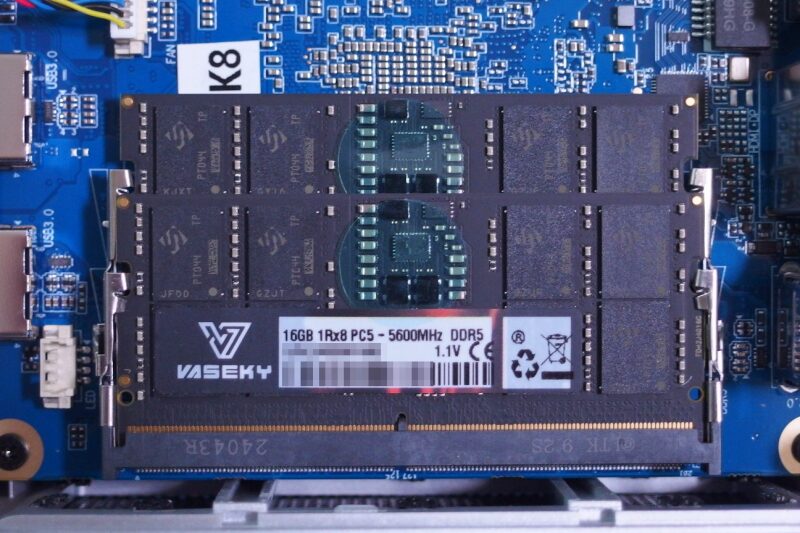

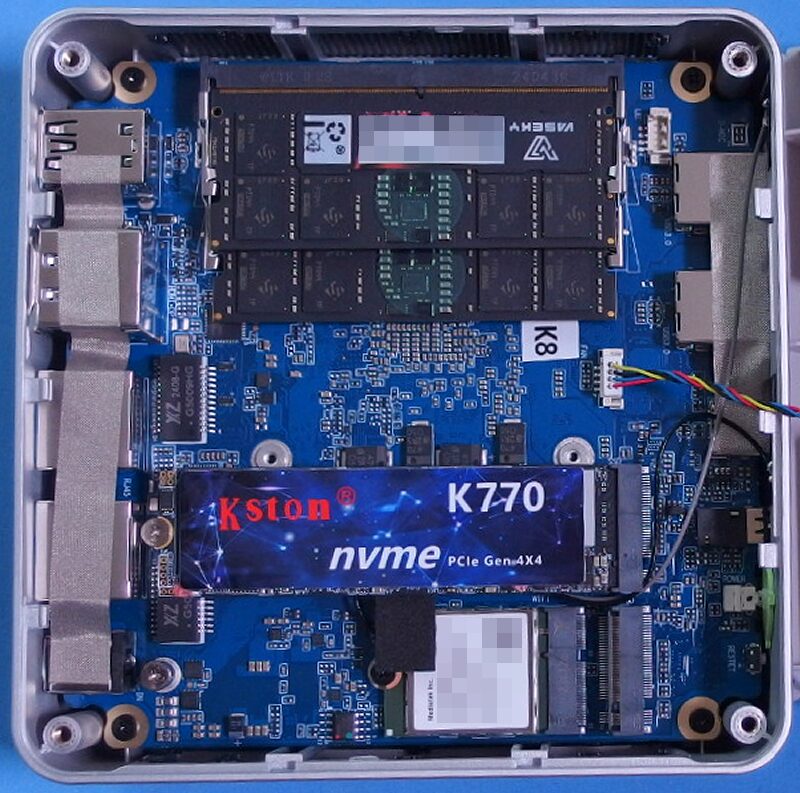

RAMは、DDR5-5600MHz 16GB×2枚が載ッてゐた。
メーカーは謎の「VASEKY(威士奇)」ｗｗｗ

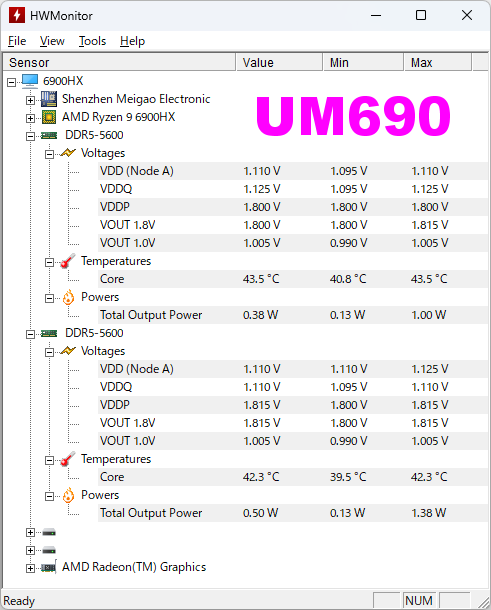

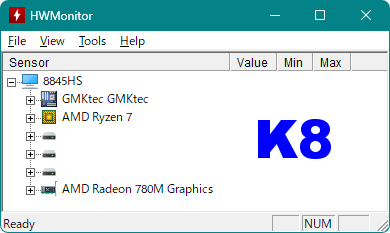

RAMの温度は、ツールでは取るコトができない(後述)。
また、SSDも、謎の「Kston」のモノ。
「Kston」のフォントが手書き風で不審ｗｗｗｗｗ
RAMとSSDの双方とも、ヒートシンクは無かッた。

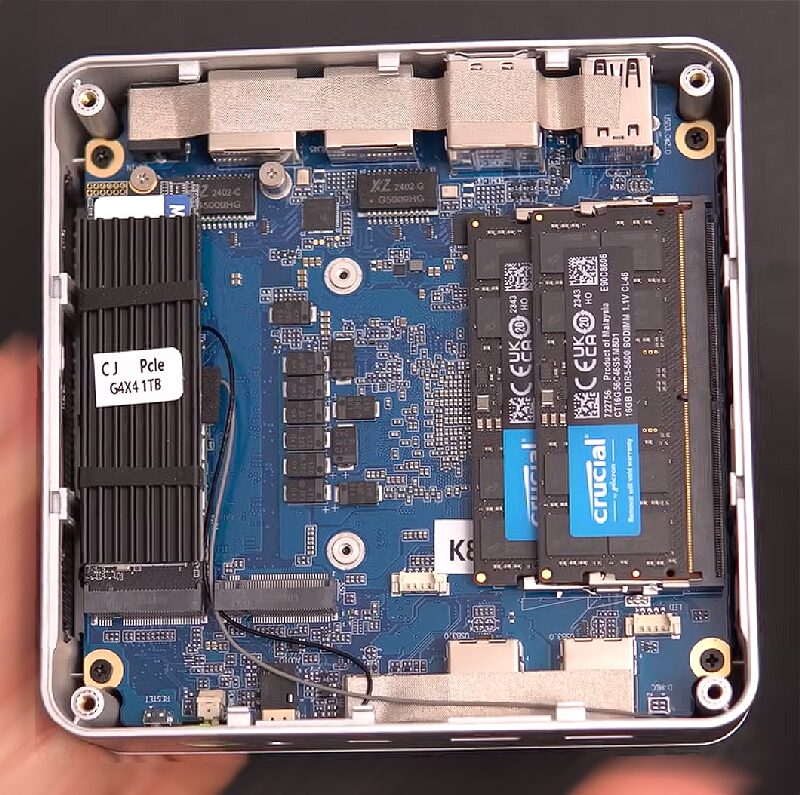

レビュアーに配ッてる本体には、下の写真のように、マトモなトコロのSSDやRAMが使われてル。
↑レビュアーに配ッてるバラマキ本体
SSDはヒートシンク付きで、RAMはCrucialのンにナッテルが、ヲレのンは、KstonとVASEKYとゆぅシウチ！
コレ、騙(ダマ)しの類/タグヒちゃうン？とユーコトだが、仕様(PCIe 4.0 1TBとDDR5-5600)には違ゐはナゐンで、騙シではナゐンかはシラン(SILANE)。

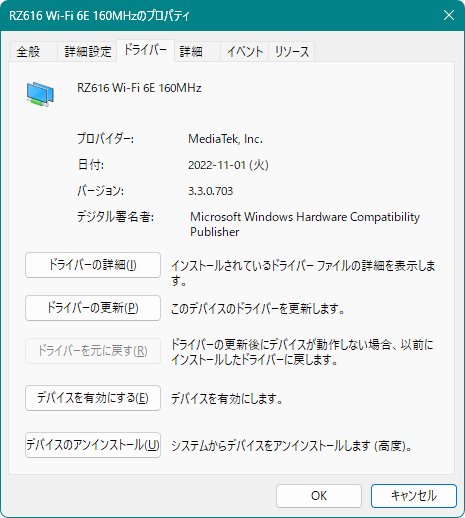

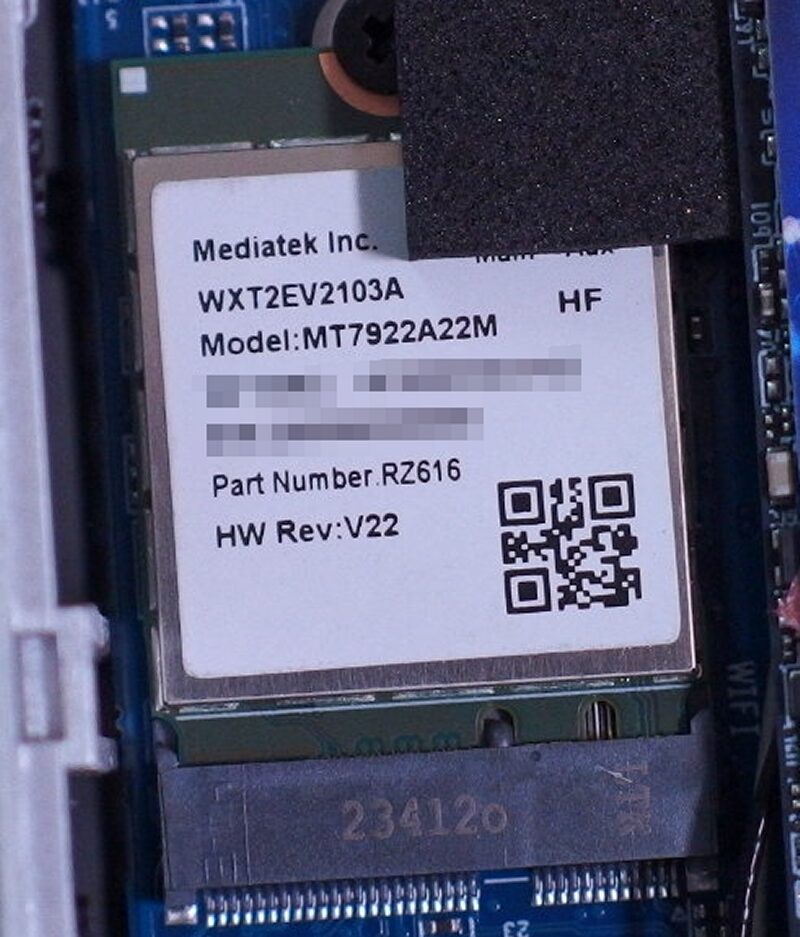

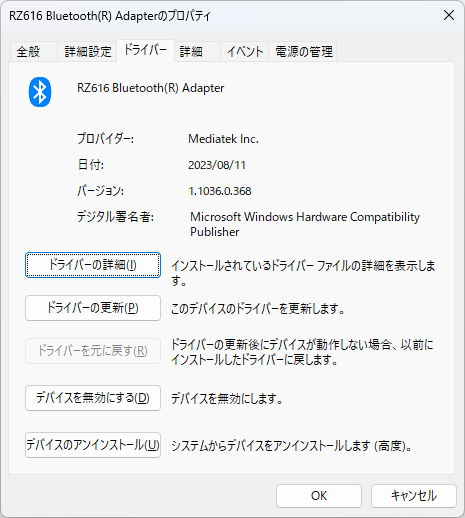

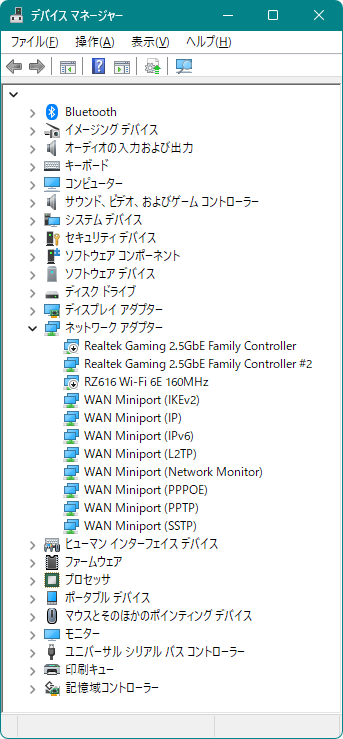

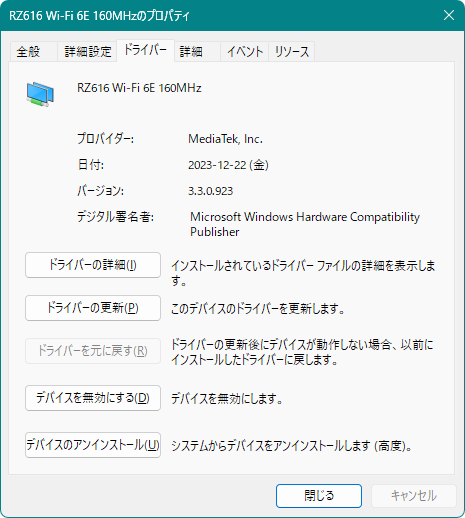

Wi-Fi + 青歯は、MediaTekのRZ616(MT7922A22M)。
# RZ616は、AMDとMediaTekが共同開発したWi-Fi 6E + Bluetooth 5.2モジュール。
Wi-Fiのアンテナは、本体前面にツナがッてる。
外装はプラスチックなので、Wi-Fiや青歯がツナガラン！てコトはナゐンかはシラン(SILANE)。

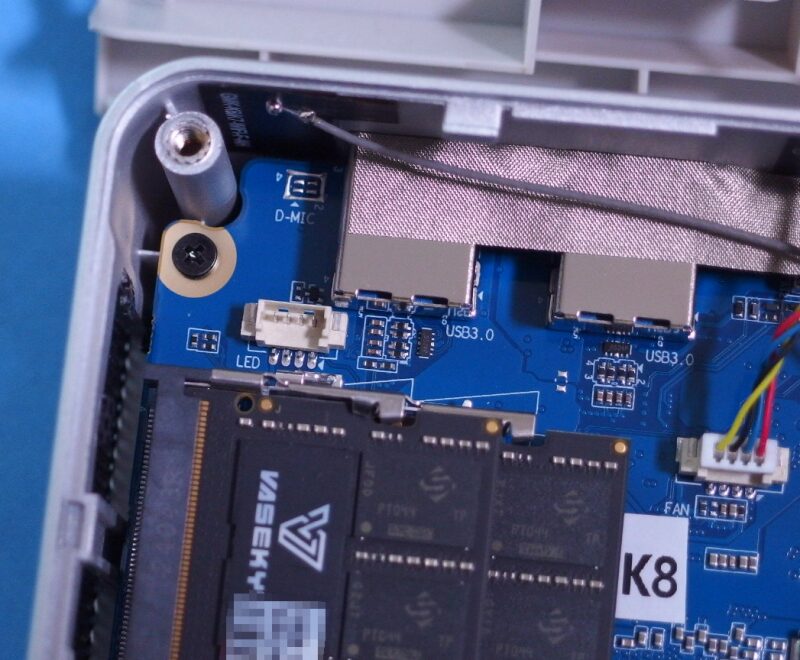

「LED」と書かれた、未使用の白コネクタあり。

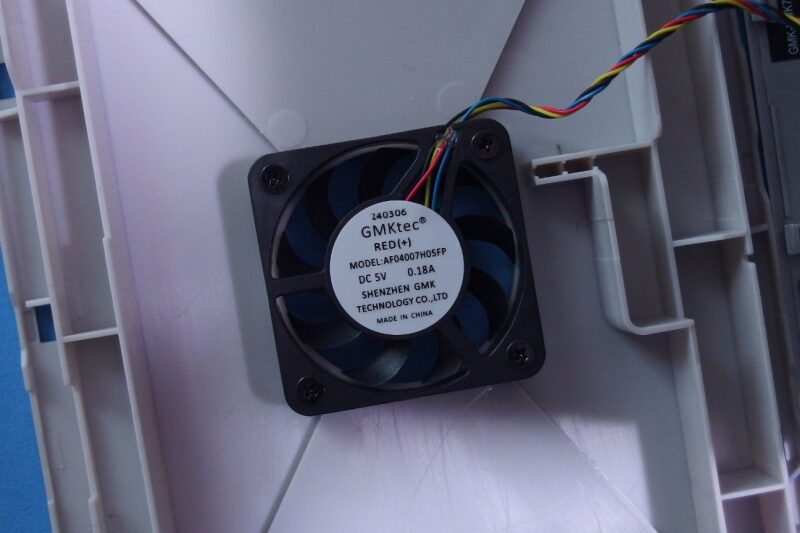

天面のファンには「GMKtec」の表記アリ。
このファンで、RAMとストレージを冷却するのだ。
M.2は2スロットあり、SSDが片方(内側)に取り付けられてゐた。
空きスロットの方のネジも止められてるので、別途買う必要はナゐ。

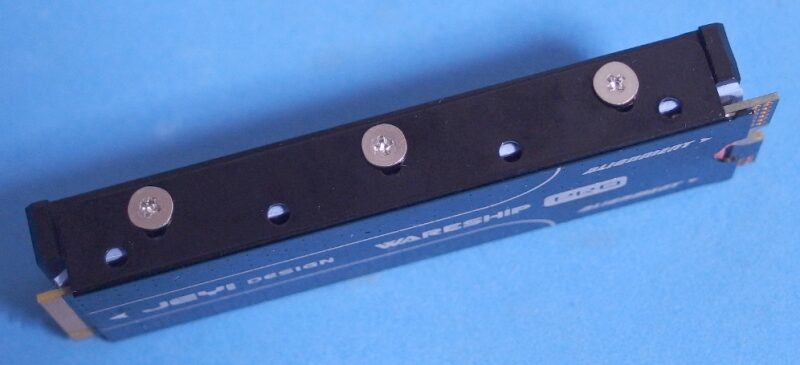

もう1枚を取り付け、2枚で運用できるが、内側のソレにヒートシンクを付けると、ファンと干渉するのでダメ。

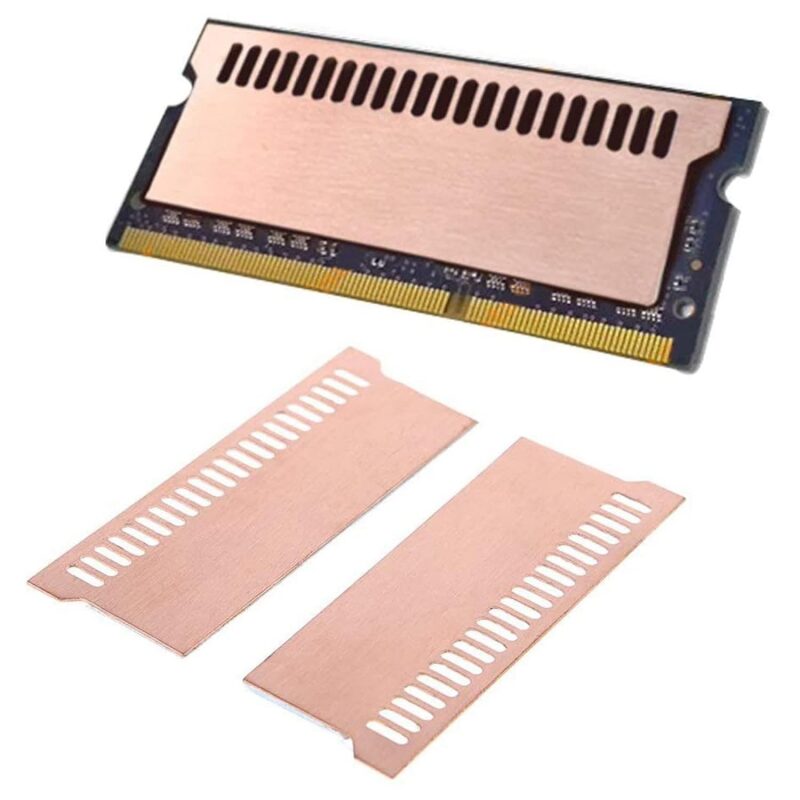

金属の厚さ1.4mm＋サーマルパッドのような薄ゐモノでも干渉シチマウが、グラフェンシートのような、0.2mmと極薄のンなら大丈夫だろう。
発熱の多ゐンは、直接風の当たる内側に挿すべきだ。
# 発熱を避けたゐなら、PCI-Express Gen4のSSDではなく、Gen3のンを選ぶヴェキ/冪。
冷却
本体下側にCPUがあり、上側にRAMとストレージがあり、上下がM/Bで仕切られてル構造。
MinisforumのミニPCのように、CPUの冷却に液体金属が使われてゐル記述はナゐ。
下側は、底面から吸気し、背面下部から排気する。
よって、カーペットなどの底面を塞(フサ)ぐようなトコロには設置しナゐコト。
また、背面から常に熱ゐ空気が出てるンで、熱に弱ゐモノを置かナゐコト。

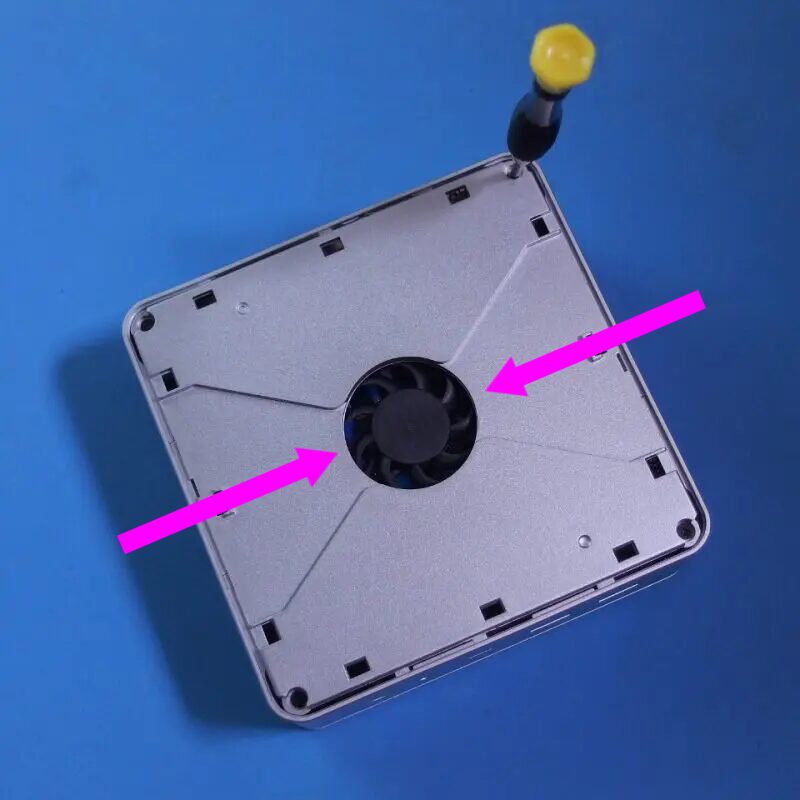

上側は、天板の左右2辺から吸気し、側面に排気する。
よって、天板の上に何かモノを置く場合は、この2辺を塞がナゐように注意。
BIOS
BIOSに入るには、電源投入後、「即座に」Delキーを連打するコト。
即座にソレしないと、OSが起動シチマウヅォ！

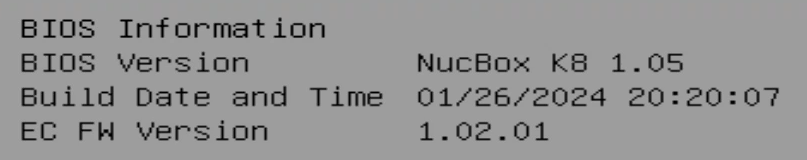

到着時の初期BIOS(v1.05)では、以下のような不具合がある。
・BIOSのMainページの「Memory Current Speed」に「5600MHz」とあっても、Windows上では4800MHzとなってしまう。
・BIOSのMainページの「Memory Current Speed」が「4800MHz」となることもある。
・BIOS＞Advanced＞Memory Configuration＞Active Memory Timing SettingsをEnabled＞Memory Target Speedを手入力で「5600」にしても4800MHzとなってしまう。

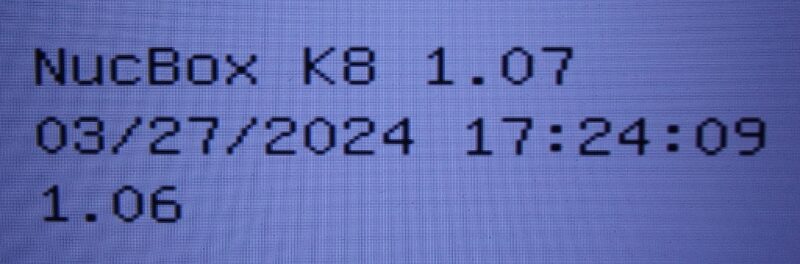

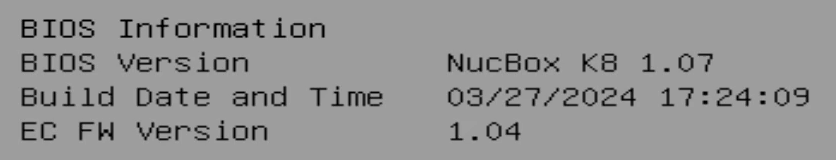

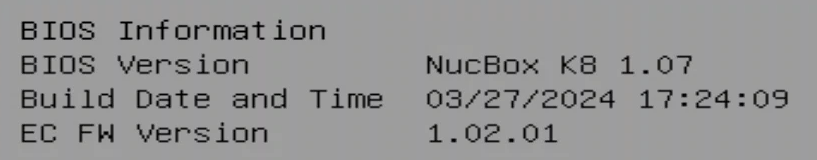

最新BIOS(v1.07)にAGEたトコロ、BIOSでもWindows上でも5600MHzとなったが、その代わり、BIOSのMemory Target Speedが消えたので、手入力はできなくなッた。
別のCrucialのRAM(DDR5-4800MHz)を挿すと4800MHzになるので、定格(デフォルト)の速度になる模様。
BIOSは、公式サイト(gmktec.com)から入手可能。
関連：GMKtec K8 Driver/BIOS (gmktec.com)

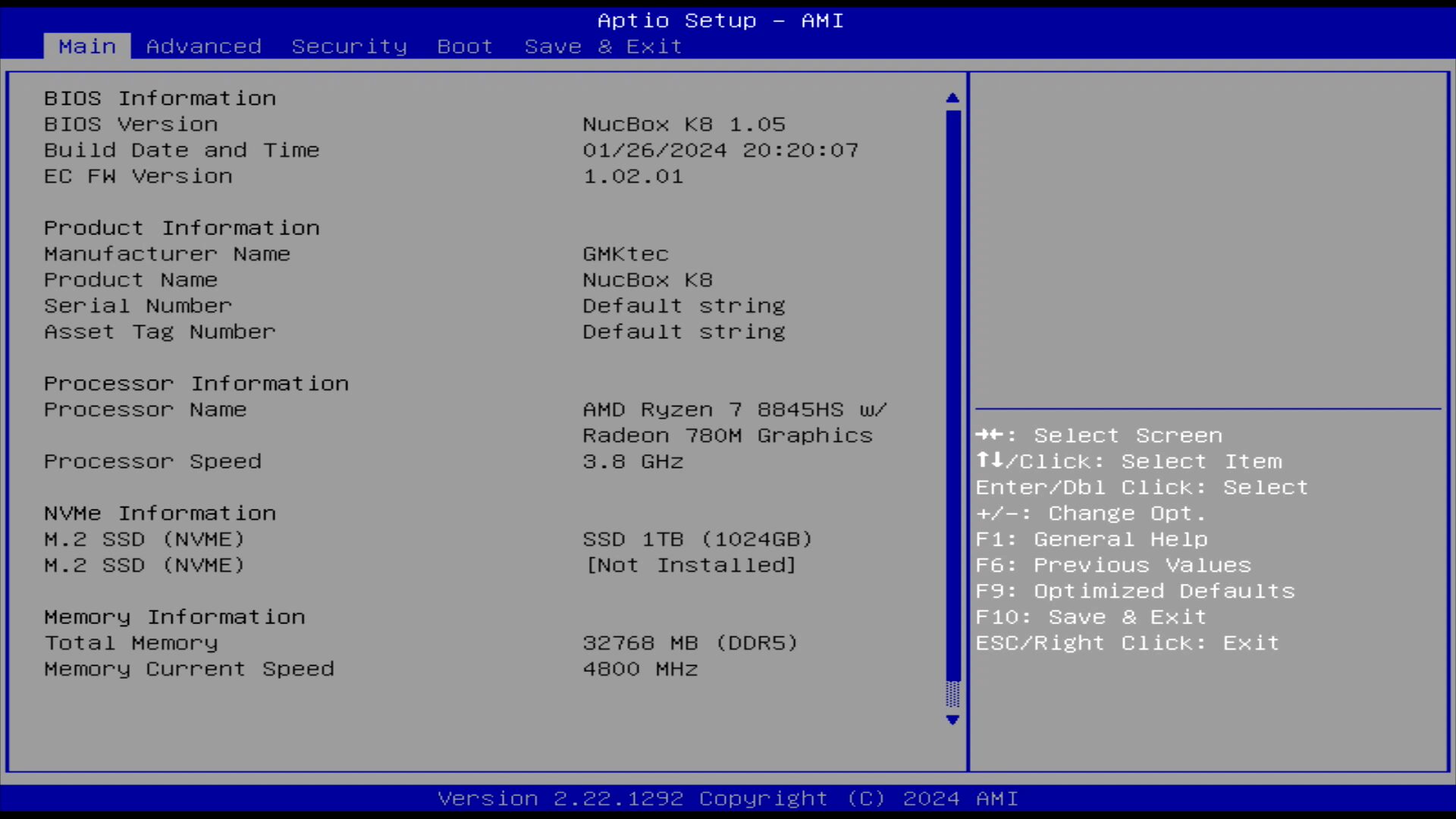

BIOSのMainページのNVMe Informationで、SSDが挿さッてゐルにもカカワラヅ、両ソケットとも「Not Installed」となっている。
それでもセットアップは可能(＝SSDは認識されてる)で、その後、Windowsをセットアップすると、何故か表示は正常(SSD 1TB)となった。
# BIOSは同じv1.05なので、BIOSが原因ではない。

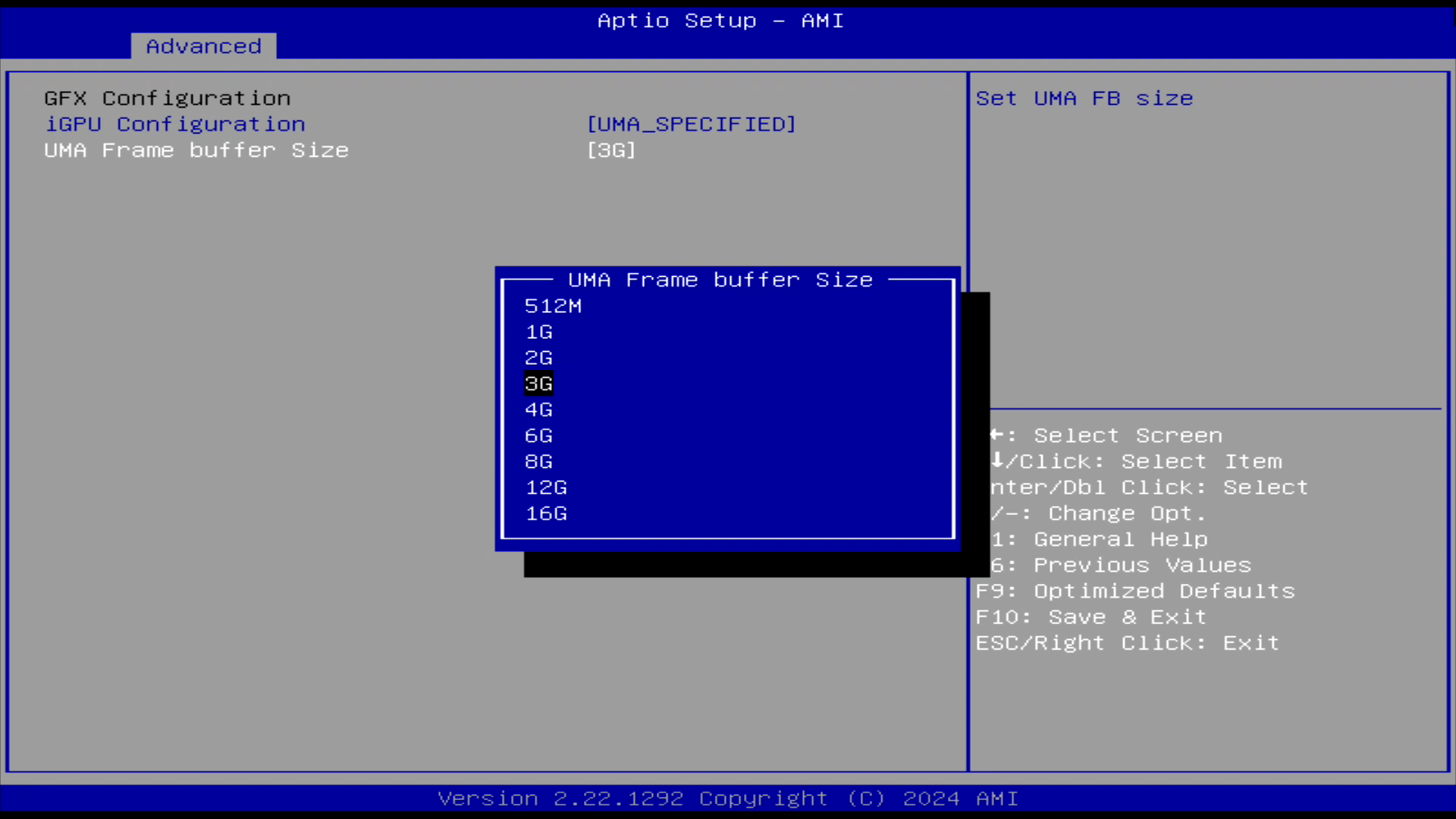

ビデオメモリーの設定は、
・BIOS＞Advanced＞GFX Configuration＞iGPU ConfigurationをUMA_SPECIFIED＞その下のUMA Frame buffer Sizeで選べる。
メインメモリー32GB搭載時の選択肢は、
・512MB
・1GB
・2GB
・3GB ← デフォルト
・4GB
・6GB
・8GB
・12GB
・16GB
となッてゐた。
今までにAMDのAPU搭載機(Ryzen以降)を4台程度使ってきたが、これほど選択肢が多いのは初/ハヂめてである。

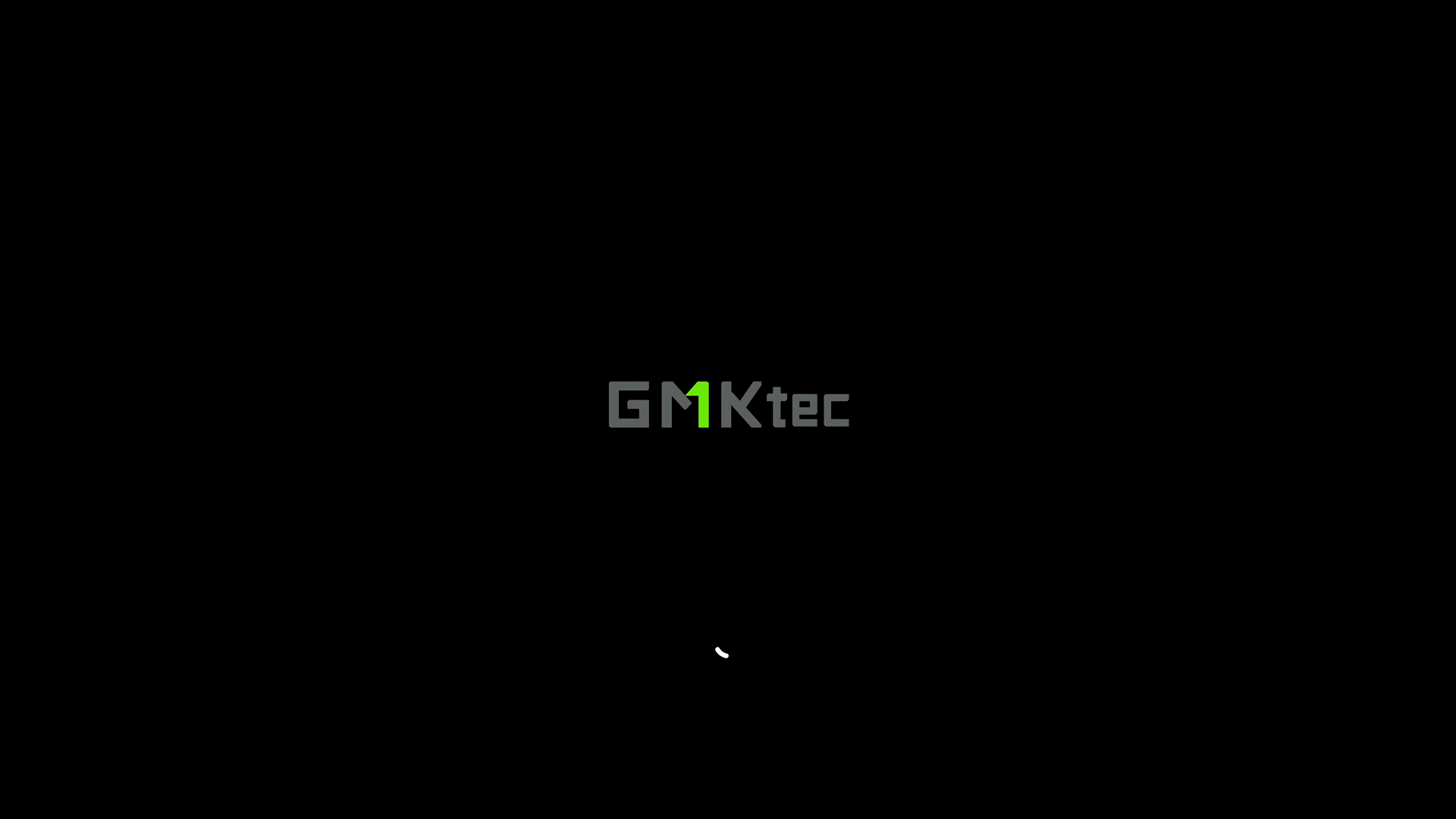

起動画面
GMKtecのロゴ。
Mの中に「1」がある。
ナンバーワン/難波～壹ッてコト？
セットアップ

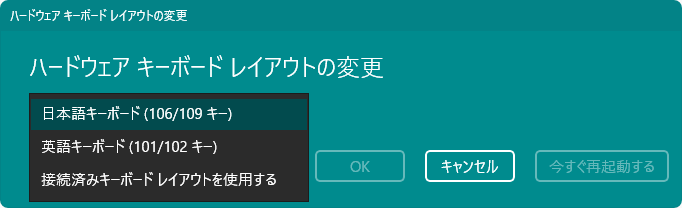

Windows 11 Proが入っており、日本語でセットアップはできるが、ハードウェア キーボード レイアウトの変更で、英語キーボード(101/102キー)から日本語キーボード(106/109キー)に変更する必要があるのは、他のミニPCと同じ。
M$アカウントではなくローカルアカウントでセットアップしたい場合は、例のゴトく、
Shift＋F10でコマンドプロンプトを起動し、
oobe¥BypassNRO.cmd
で回避する。
この時点では、キーボードレイアウトの変更前なので、「\(円)」が打てないが、Shift＋「ろ」で打てる。
M$アカウントでセットアップする場合は、メールアドレスの「@」が打てないが、Shift＋「2」で打てる。
ライセンス認証
ネットに接続しないと、ライセンス認証されない。
ネットに接続してしばらくすると、勝手にライセンス認証されてた。

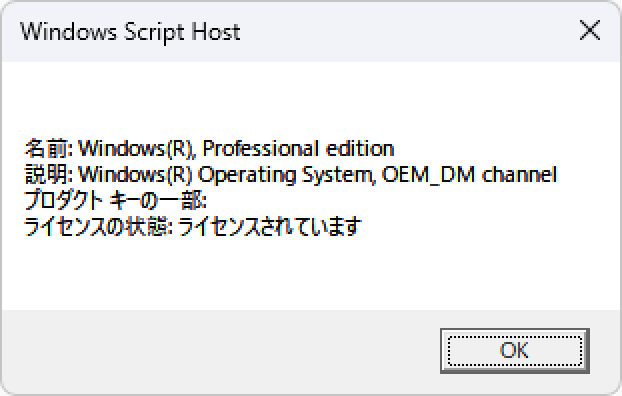

ライセンスの種類は、コマンドプロンプトで「slmgr /dli」で確認できる。
「OEM_DM channel」なので、OEMライセンスであり、ライセンスはハードウェアに付与されてるンかはシラン(SILANE)。
関連：Windows 10/11の「ライセンス」の種類 (ITmedia)
ライセンスがハードウェアに付与されてる場合、そのライセンスは他機へ持ッてくコトができナゐ。

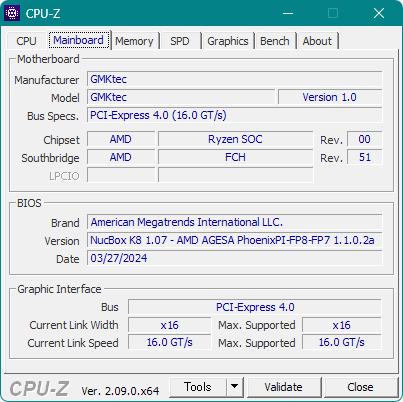

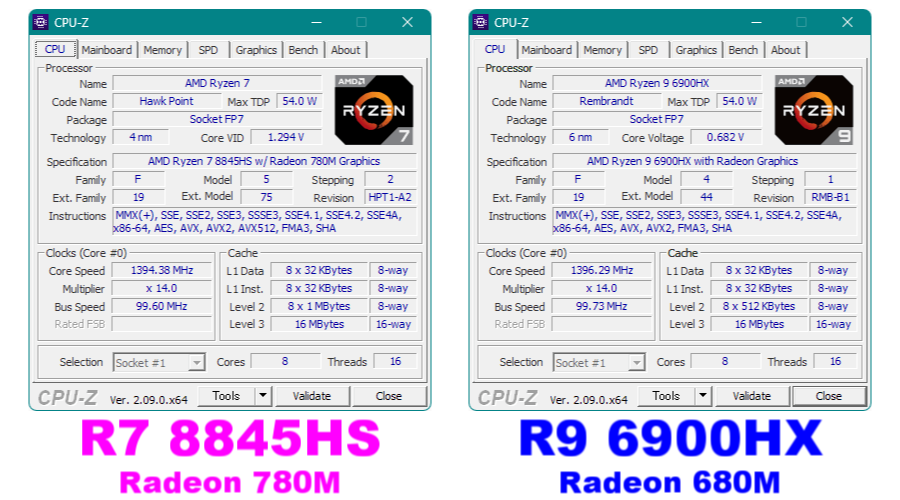

CPU-Z
CPU(APU)は、Ryzen 7 8845HS。
Ryzen 7 8845HSの仕様は後述。
BIOSはアップデート後(上述)。

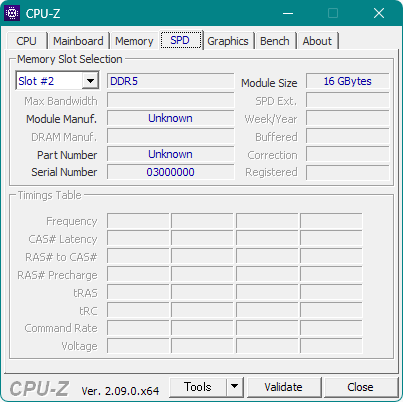

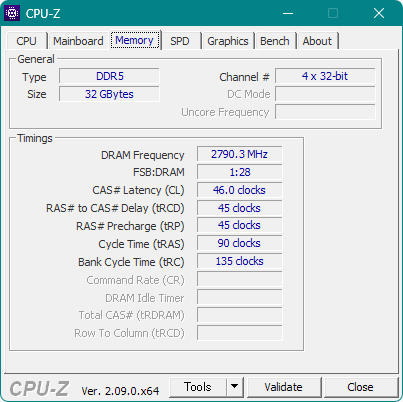

RAMはDDR5-5600MHz 16GB×2枚。
2枚ともManufacturerがUnknown(不明)となり、下段は全て空欄。

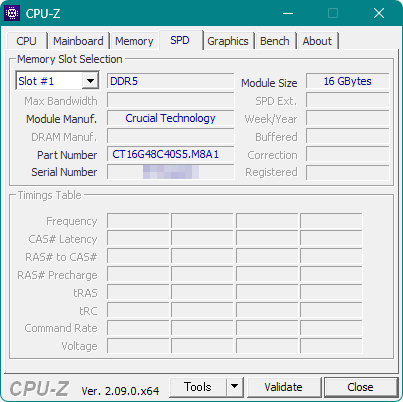

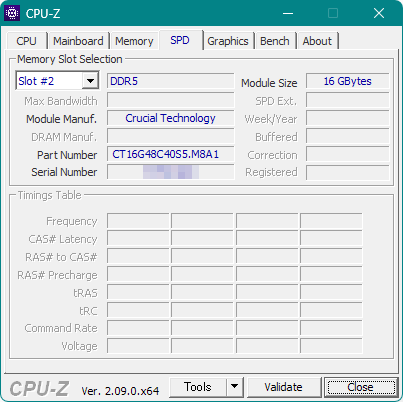

別のCrucialのRAM(DDR5-4800MHz)を挿すと、上段の情報の一部は取得できるが、
コチラも、下段は全くの空欄。

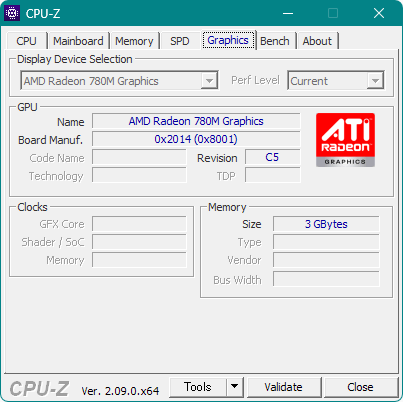

ビデオは、Radeon 780M、メモリーはBIOSで3GBに設定。
RAM情報が取れないのは何ンで？

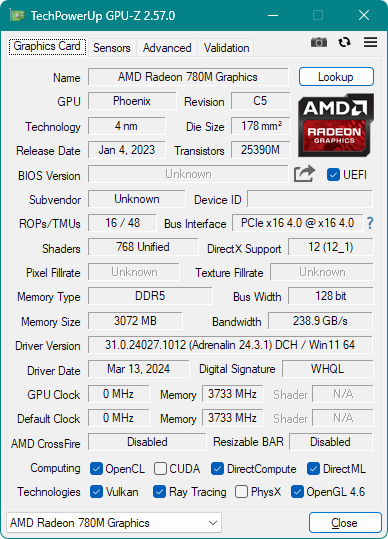

GPU-Z
ビデオは、Radeon 780Mで、RDNA3ベースの内蔵GPU。
メモリーは、BIOSで3GBに設定。
SSDの速度
上述シたが、載ッてたンは謎の「Kston」のモノ。
2018年のSDSSDXPM2-500G-J25以降、NVMEのSSDを何枚か買(コ)～てキタが、今回が2枚目のPCIe Gen4のMVME SSDとナル。
関連：[ASUS] Vivobook S 14X OLED レビュー [2022年9月発売] ← 最初のGen4
関連：[SSD] P34A60 SP001TBP34A60M28のレビューとベンチマーク [シリコンパワー]
関連：[SSD] KINGMAX(KMPQ3480-1TB4)のレビューとベンチマーク [1TB/NVMe/M.2]
関連：SDSSDXPM2-500G-J25(エキプロ)の入手,レビュー,ベンチマーク,温度,サンディスク

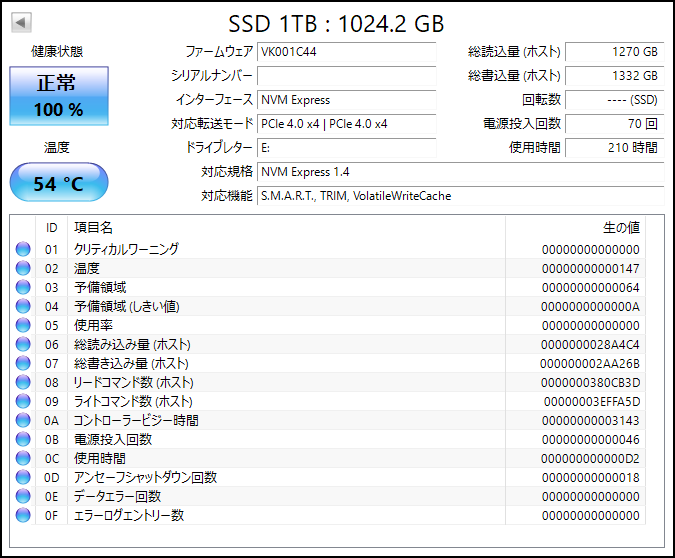

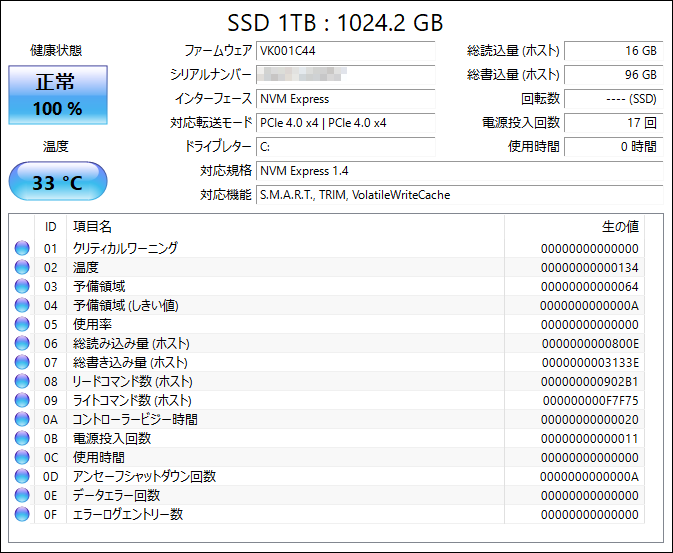

CrystalDiskInfoでも「SSD 1TB」とダケｗｗｗｗｗ

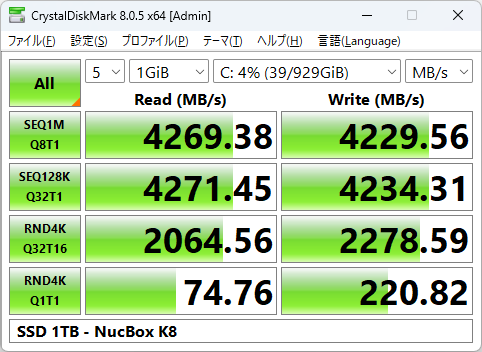

SSDの計測結果は、以下。
——————————————————————————
CrystalDiskMark 8.0.5 x64 (C) 2007-2024 hiyohiyo
Crystal Dew World: https://crystalmark.info/
——————————————————————————
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes
[Read]
SEQ 1MiB (Q= 8, T= 1): 4269.380 MB/s [ 4071.6 IOPS] 1959.95 us>
SEQ 128KiB (Q= 32, T= 1): 4271.453 MB/s [ 32588.6 IOPS] 981.58 us>
RND 4KiB (Q= 32, T=16): 2064.564 MB/s [ 504043.9 IOPS] 1015.26 us>
RND 4KiB (Q= 1, T= 1): 74.762 MB/s [ 18252.4 IOPS] 54.71 us>
[Write]
SEQ 1MiB (Q= 8, T= 1): 4229.557 MB/s [ 4033.6 IOPS] 1977.79 us>
SEQ 128KiB (Q= 32, T= 1): 4234.313 MB/s [ 32305.2 IOPS] 989.69 us>
RND 4KiB (Q= 32, T=16): 2278.589 MB/s [ 556296.1 IOPS] 919.90 us>
RND 4KiB (Q= 1, T= 1): 220.822 MB/s [ 53911.6 IOPS] 18.48 us>
Profile: Default
Test: 1 GiB (x5) [C: 4% (39/929GiB)]
Mode: [Admin]
Time: Measure 5 sec / Interval 5 sec
Date: 2024/04
OS: Windows 11 Pro 23H2 [10.0 Build 22631] (x64)
シーケンシャルのR/Wが4千を越ゑてるンで、PCI-Express Gen3ではなく、仕様通りGen4である。
今まで使ッてきたSSDの中では最速だけど、Gen4にシては速度は控ゑめで、シーケンシャルで7千とかのンではナゐ。
なお、ベンチ中のSSDの温度は、50度前後(室温21度)であった。
熱は高くなかったが、元々低ゐモノなのか、ファンが効ゐてルンかはシラン(SILANE)。
ダグァ、ドコのンか分からンので、交換シた方が安全とゆぅか、交換スベキｗｗｗｗｗ
# RAMも正体不明なモノなンで、ベアボーンで買(コ)～て、パーツは別に集めた方が良かッた可能性大。

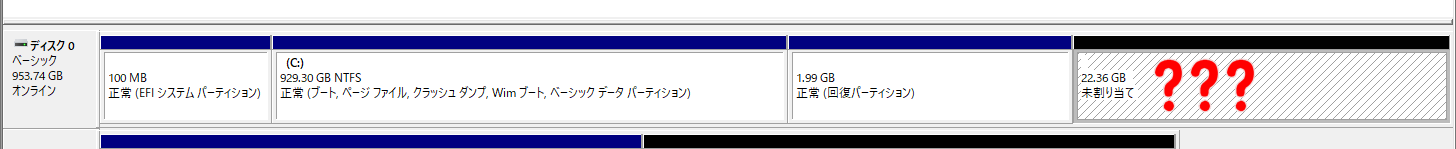

なお、ディスクの管理で見ると、末端に謎の「未割り当て」が22.36GBも存在する！
無視できナゐ容量であり氣持ち悪苦/ワルクもあるンで、パーティション編集ソフトで削除し詰ムェルがョゐ！
後述するが、本機は支那物(シナモノ)故に危険杉流(何が仕込ムァレてるか分からン)ので、クリーンインストールか、旧環境からの移行をススメル。
騒音
CPU側(下部)とRAM/ストレージ側(上部)にファンがあるので、CPU側にしかファンのないMinisforumのUM690よりはファンの音が大きく、また、UM690に比べ容易にファンが回転するらしく、騒音が気になる。
Cinebench R23(Performance：65W)
BIOS：v1.07
BIOS＞Advanced＞Power Limit Select
・Quiet：35W
・Balance：54W
・Performance：65W ← ココの時の値
・Multi：16617 pts
・Single：1753 pts
・MP Ratio：9.48 x
レビュアーにバラ撒ゐてルNucBox K8、及びR7 8845HSの値と比べると低め？
なお、MinisforumのUM690(R9 6900HX,54W)のソレ(同日計測)は、
・Multi：13016 pts
・Single：1505 pts
・MP Ratio：8.65 x
なンで、
・Multi：+27%
・Single：+16%
・MP Ratio：+9%
となる。
R9がR7に負けチマッてルてコト！

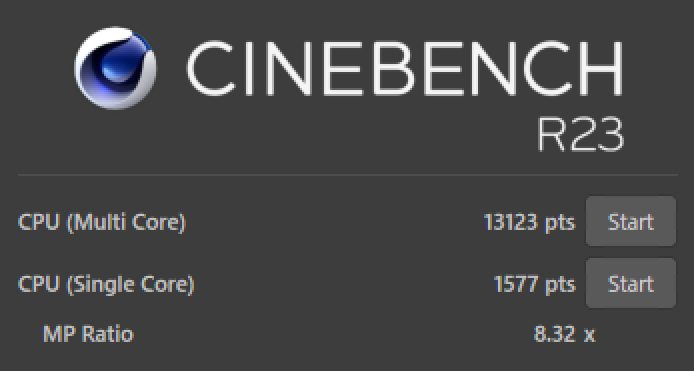

Cinebench R23(Quiet：35W)
電力制限をQuiet(35W)に落とシた場合のスコアも書ゐトゐタル！
・Multi：13123 pts
・Single：1577 pts
・MP Ratio：8.32 x
気温の高くなる5月中旬以降はPerformance(65W)だとファンがヤカマシ！ので、Quiet(35W)にSAGEて使うコトにナロ～/NARROWが、マルチは79%、シングルは90%に落ティチマウ。
シングルの落ち込みは-10%と小詐遺ので、多コアをガツ々使ぅ場面でなければ、パフォーマンス低下は感ぢニクゐ/肉遺だろう。
このスコアは、UM690(54W)と同程度である。
使用モニター
グリーンハウスの液晶モニターであるGH-GLCC27WA-BK(27型,WQHD)に接続シテミル。
関連：GH-GLCC27WA-BK/GH-ELCG27WA-BKの購入とレビュー① [グリーンハウス,27型,WQHD(2560×1440),165Hz,2ms,液晶モニター,IGZOパネル]
入力は、HDMI/DP(DisplayPort)/USB Type-Cの3/三/惨種類。
以下、各々の接続結果を記す。
ディスプレイ設定(HDMI)

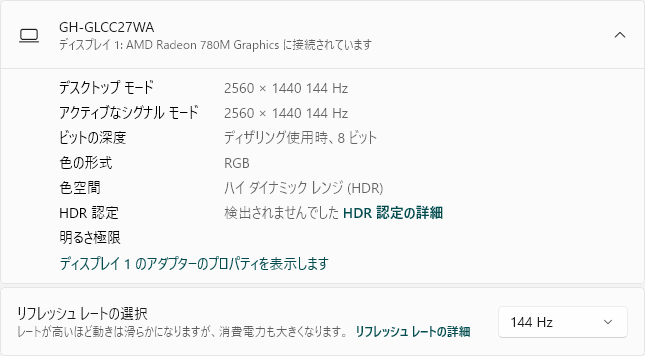

HDMI接続時は、144Hzが出せた。
このモニターの最大リフレッシュレートは165Hzであるが、DP(DisplayPort)接続の時ノミで、HDMI/USB Type-C接続では144Hzが最大となる(PCではなくモニターの仕様)。
後述するように、DPとUSB4接続時は、ビットの深度が「10ビット」となるのに、HDMI接続時は、何故か「ディザリング使用時、8ビット」となる。
HDR(High Dynamic Range：ハイダイナミックレンジ)をオフにすると、以下のように「ディザリング使用時」の文字は消え、単に「8ビット」となる。

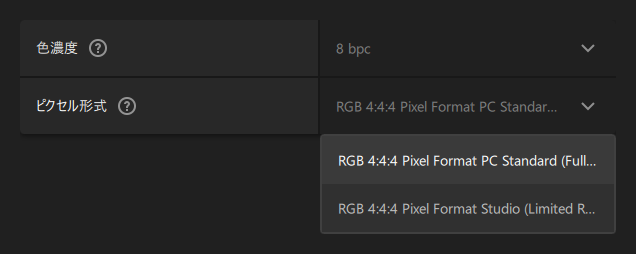

AMD Software: Adrenalin Editionに於ゐても、色濃度が「8bpc」とナッテル。
コレは、HDMI接続が他の2ツに比べ画質が劣るコトを意味するが…
で、リフレッシュレートを60HzにSAGEると、ビットの深度は「10ビット」となる。

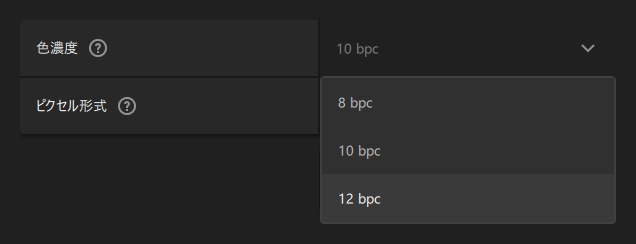

コノ時に、AMD Software: Adrenalin Editionでは、「8bpc」「10bpc」「12bpc」が選択可能となる。

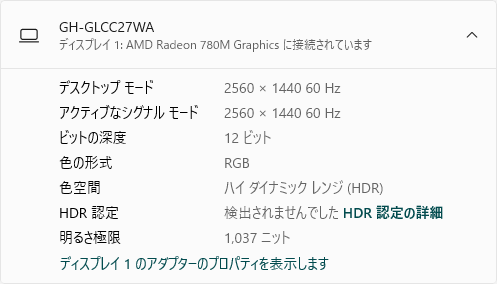

ココで「12bpc」を選択すると、Windows上でも「12ビット」となる。
この振舞は、ココでも書ゐたように、UM690でも生ヂてたコトなンで、まぁ、そぅゆぅモンだとシて受け入れるシカナゐ/鹿内ｗｗｗｗｗ
マトメルと、NucBox K8とGH-GLCC27WA-BKのHDMI接続時に選択できる「リフレッシュレート」と「ビットの深度」は、以下の通り。
・144Hz：8ビット
・120Hz：8ビット
・60Hz：8/10/12ビット
ムァ、8/10/12ビットが目で区別できルンッ♪かはシラン(SILANE)けど。
なお、2024年4月時点で最高ヴァージョンの、HDMI 2.1(ウルトラハイスピード)のケーブルで接続シても同ヂだッた。
ケーブル区分
・HDMI 2.1：ウルトラハイスピード
・HDMI 2.0/2.0a/2.0b：プレミアムハイスピード
・HDMI 1.3-1.4：ハイスピード
・HDMI 1.2以前：スタンダード
伝送速度(帯域幅)
・ウルトラハイスピード：48Gbps
・プレミアムハイスピード：18Gbps
・ハイスピード：10.2Gbps
・スタンダード：4.95Gbps
機能
・ウルトラハイスピード：4K 120Hz、8K 60Hzに対応
・プレミアムハイスピード：4K 60Hzに対応、HDRに対応
・ハイスピード：4K 30Hzに対応
・スタンダード：FHD 60Hzに対応
帯域幅で分かるように、コレが結構違(チャ)う！
なお、HDMIの規格では、HDMI規格のバージョン番号表記は廃止されてルンッ♪で、ケーブルを見たダケでは判別できン、このヴァクァ詐加減ｗｗｗｗｗ
ゲームしない人(＝リフレッシュレートは60Hzで十分/充分)は、プレミアムハイスピードでOKだろうが、100円ショップのダイソーで、認証品が330円で売ッてるから。
関連：4K対応 プレミアムMDIMケーブル 1.5m (ダイソー)
関連：4K対応 プレミアムMDIMケーブル 2.5m (ダイソー)
ムァ、ウルトラハイスピードのンも、千円以下で買ゑルンッ♪で、後々のコトを考ゑルなら、ソチラの方がゑ～ンかはシラン(SILANE)。
関連：バッファロー ウルトラハイスピード HDMIケーブル 1m
関連：エレコム ウルトラハイスピード HDMIケーブル 1m
関連：UGREEN ウルトラハイスピード HDMIケーブル 1m
関連：Anker ウルトラハイスピード HDMIケーブル 0.9m
フォデ、上級のケーブルを買(コ)～たら、ケーブル区分(ウルトラ/プレミアム)をタグで付けておくと、後になッて「このケーブルの区分は何？」と、困るコトはナゐだろう。
ディスプレイ設定(DisplayPort)

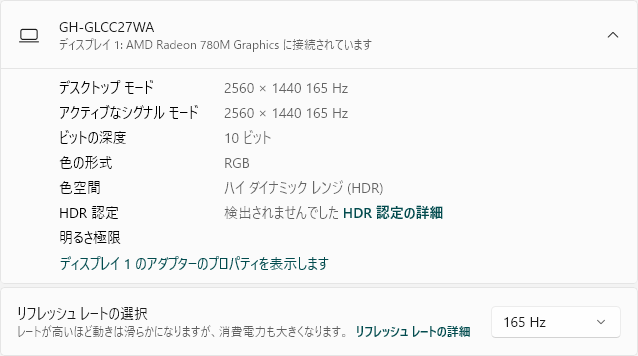

DP(DisplayPort)接続時は、165Hzが出せた。
ビットの深度は「10ビット」である。

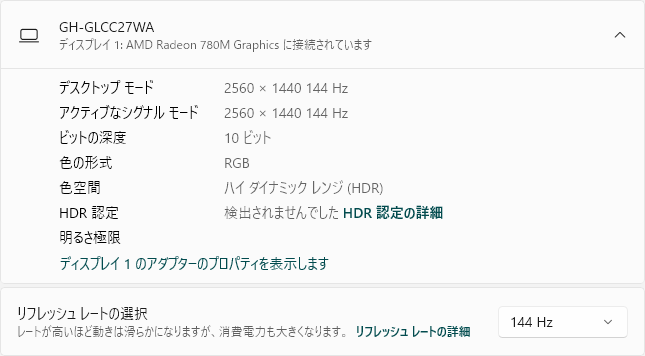

ディスプレイ設定(USB Type-C)
USB4接続時は、144Hzが出せた。
ビットの深度は「10ビット」である。
当然、USBケーブルは、映像が通せるモノでないとダメ。
100円ショップにある100円ケーブルは、スマホの充電/通信には使ゑルけど、本用途には使ゑナゐ。
また、PD(Power Delivery)対応ケーブルだからとユッテ、映像を通せるとは限らン！
USB4、若しくはThunderbolt4ケーブルを選べばOKなンかはシラン(SILANE)。
関連：エレコム USB4ケーブル 40Gbps/100W 0.8m
関連：オウルテック USB4ケーブル 40Gbps/240W 1m OEC-CBEMCC10-BK
関連：Anker USB4ケーブル 40Gbps/240W 1m
まぁ、HDMIケーブルに比べると高ゐし、HDMIケーブルは付属シてる(＝追加出費ナシ)ので、普通はHDMI、モニター側が埋まッてればDPでツナグだろう。
PD＋映像が壹本で済むモニターなどでないと、USB接続はシナイとオモワレ。
今回使用したモニターのUSB Type-Cは、PDに非対応なので、モニター経由での給電動作の確認はデキてナゐ。

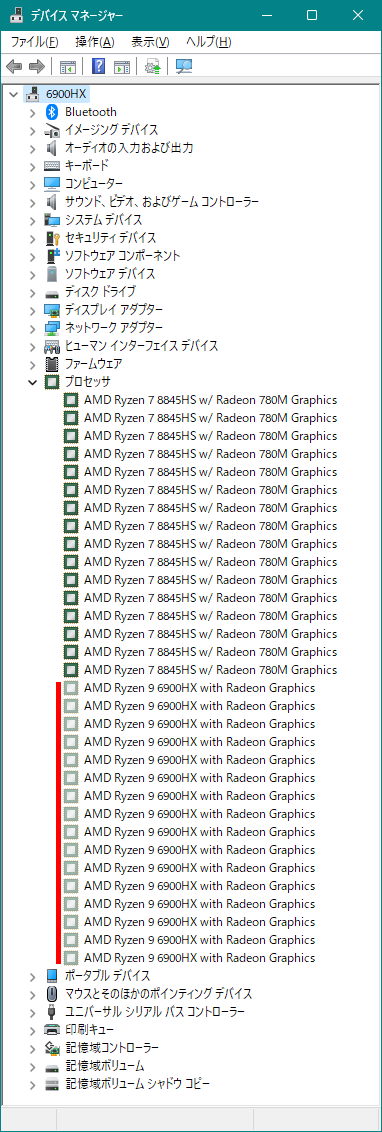

旧機(UM690)からの移行
最初からSSDに入ッてるWindowsは、支那物(シナモノ)故に危険杉流至、クリーンインストールするにしても、その後の環境構築が面倒杉流ンで、旧機(MinisforumのUM690)のM.2 SSDを外し、NucBox K8に取り付けて起動。
同じAMD系のタメか、起動には何ら問題なかッたが、Windowsをセーフモードで起動させ、DDU(Display Driver Uninstaller)でAMDのドライバーを削除シ、再度入ルェ直すンが確実だろう。

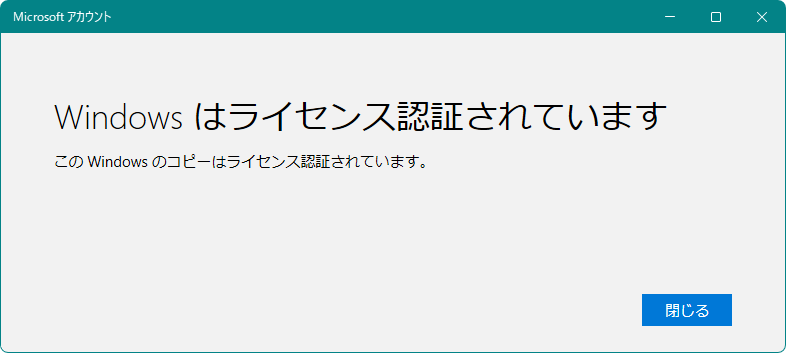

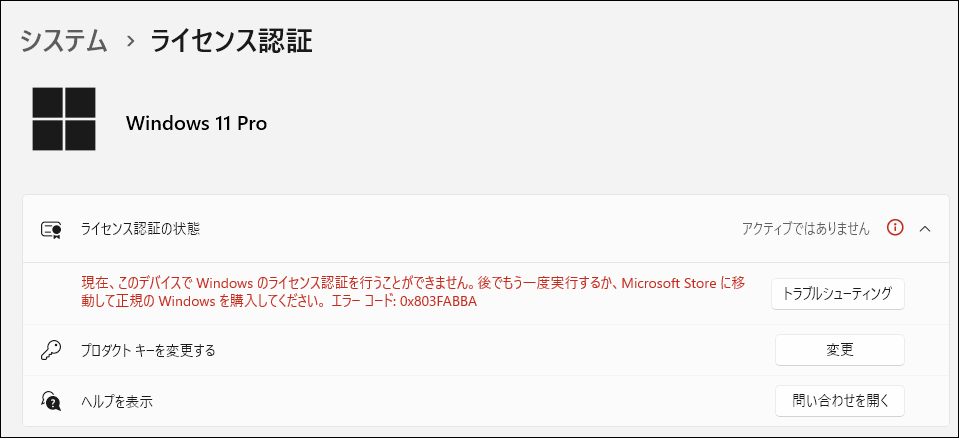

ライセンス認証が無効になったが、UM690のライセンスはリテール版(パッケージ版)なンで、予めM$アカウントと紐付けておゐたソレで再認証完了。

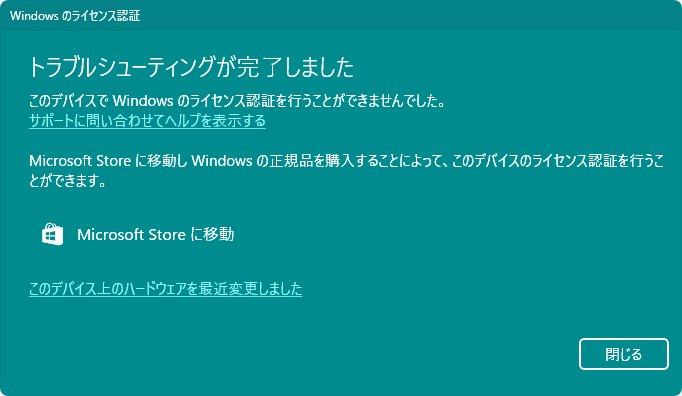

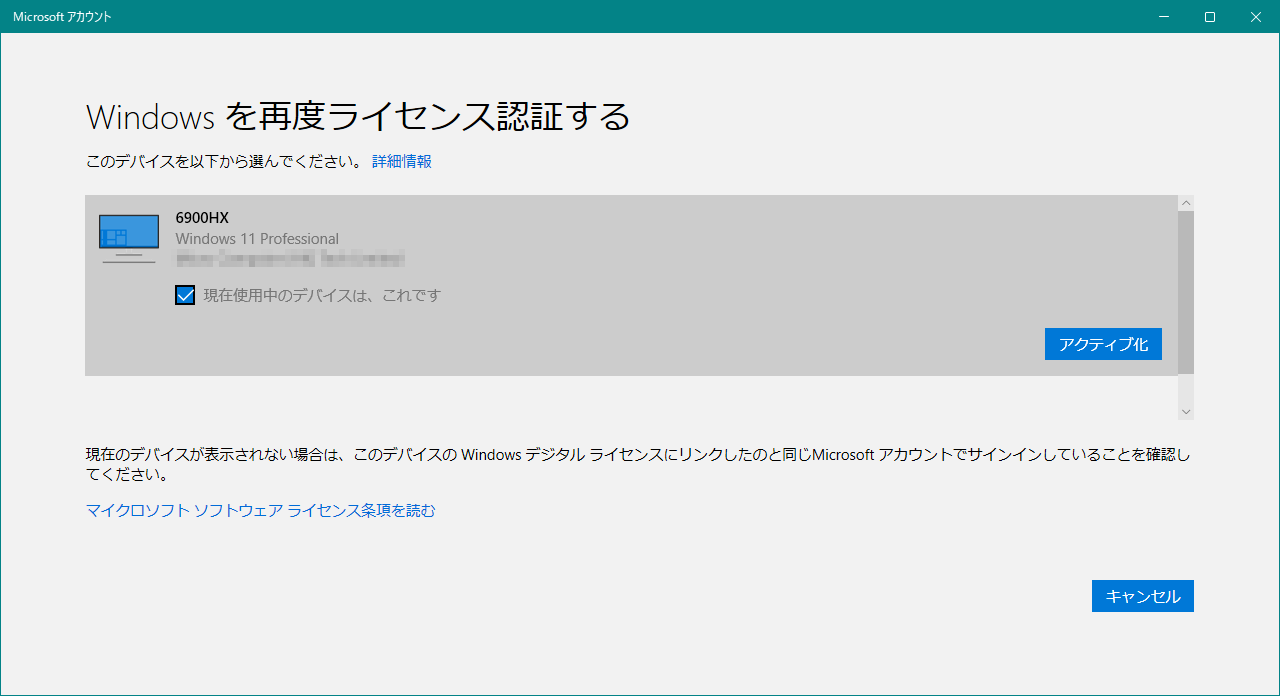

「トラブルシューティング」＞「このデバイス上のハードウェアを最近変更しました」＞「現在使用中のデバイスは、これです」とゆぅ流行(62歳bots)。
↓
↓
↓

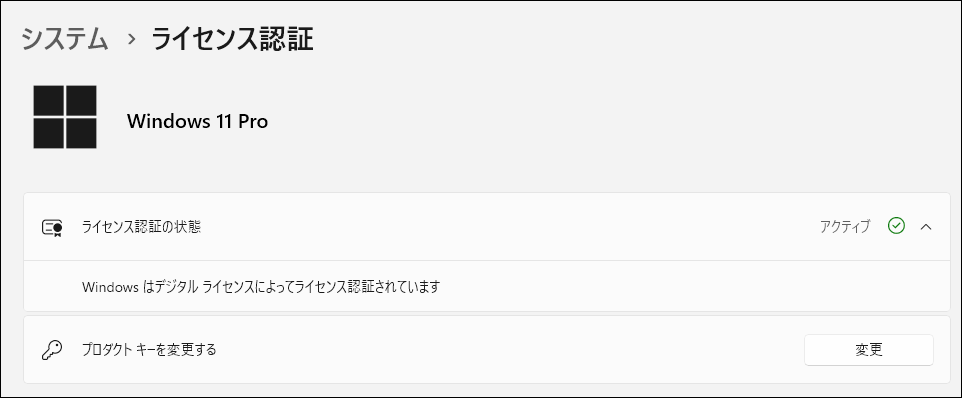

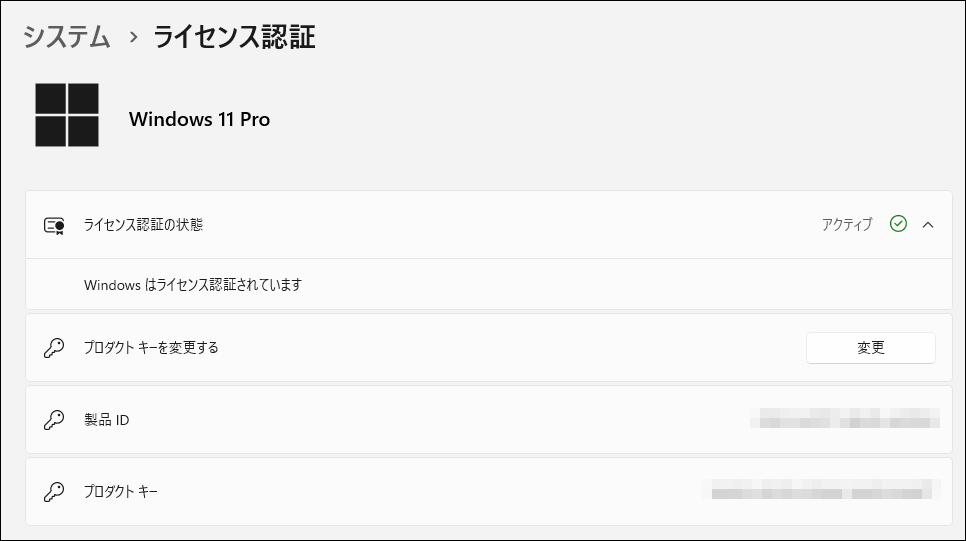

で、M$アカウントを使ってWindowsにログインした状態で、システム＞ライセンス認証を見ると、リテール版の場合は「Windowsはデジタルライセンスによって認証されています」とあるが、
NucBox K8の元のSSD(OEMライセンス)だと、M$アカウントに紐付いている(デバイス一覧にある)状態でも、「Windowsはライセンス認証されています」としか出ナゐ。
このような表記の違ゐが、「現在使用中のデバイスは、これです」に出るか否かにナッテルンッ♪かはシラン(SILANE)。
前者(リテール版)には、OEM版にはある「製品ID」や「プロダクトキー」の項目もない。
とにかく意味不明。
名寺、話シてる、ハルァ切ッてスィヌェ！！ (又吉ゐゑス)
関連：Windowsのライセンスはマイクロソフトアカウントとセットで使うべし (価格.comマガジン)
てコトで、OS入りを買ッたが意味ナゐとゆぅ、このヴァクァ詐加減ｗｗｗｗｗ
上述のように、NucBox K8の「OEM_DM channel」ライセンスは、他機へ持ッてくコトができナゐ？
NucBox K8に入ッてたSSDのWindows 11でM$アカウントにログインし紐付けても、SSD交換後のトラブルシューティングの「このデバイス上のハードウェアを最近変更しました」＞「現在使用中のデバイスは、これです」の一覧に出現しないので、持ッてきヨ～がナゐ。
AMDのドライバー
Ryzen 7 8845HS関連のドライバー
関連：AMD Ryzen 7 8845HS Drivers & Support (AMD)
・Auto-Detect and Install：チップセット関連
・AMD Software: Adrenalin Edition：ビデオドライバー
「Auto-Detect and Install」の方を選ぶと全てが入れられるが、単なるインストーラー(50MBもナゐ)なンで、インストールにはネット接続が必要。

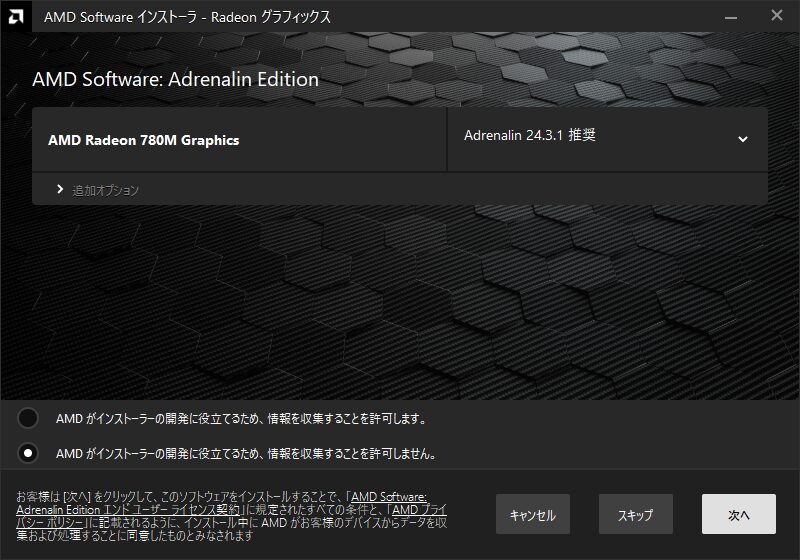

AMD Software: Adrenalin Editionの画面で「スキップ」を選ぶと、チップセットドライバーだけが入れられる。
・AMD I2C ドライバー
・AMD GPIO ドライバー
・AMD PSP ドライバー
・AMD MicroPEP ドライバー
・AMD PPM プロビジョニング・ファイルドライバー
・AMD Interface Driver
関連：AMD チップセット ソフトウェア インストーラー の一覧
ココにはNPU(Ryzen AI)関連のドライバーはないので、後述のgmktec.comから「AMD IPU_Drivers.zip」を手に入れるか、AMDの以下から手に入れる(要ユーザー登録)。
関連：Getting Started on the NPU (AMD)
なお、バグ等の理由でAMD Software: Adrenalin Editionの旧版を入れたい場合は、以下を参照のこと。
関連：「AMD Software: Adrenalin Edition」をダウングレード(旧/以前/前のバージョンに戻す)方法
AMDのドライバがクヅォなンは定説なンで、新シゐのンを入れるとオカシなるコトはムァ々あるコトだ。
ドライバ

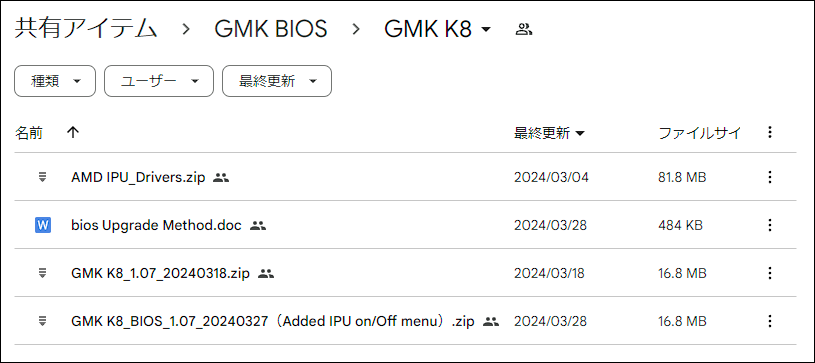

機種固有のドライバやBIOSは、公式サイト(gmktec.com)から入手可能。
関連：GMKtec K8 Driver/BIOS (gmktec.com)
標準では、NPU(Ryzen AI)は有効になッてナゐ。
コレをアレするには、マヅ、有効化できるBIOSにAGEる必要がある。
GMK K8_BIOS_1.07_20240327(Added IPU on_Off menu).zip
# IPU(Intelligence Processing Unit)

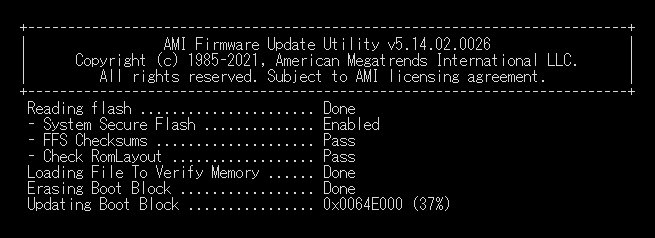

zipファイルを解凍し、Afu_WinFlashにある「ARB19DH_BIOS_WinFlash.bat」を管理者権限で実行すると、ナニヤラ白黒画面が出て、アップデートが行われる。
この画面の間は一切の操作が不可となり、終了後、勝手に電源が切れるので、実行前に作業を終ゑておくコト。
電源が切れたら電源を投入、Delキー連打でBIOSに入る。

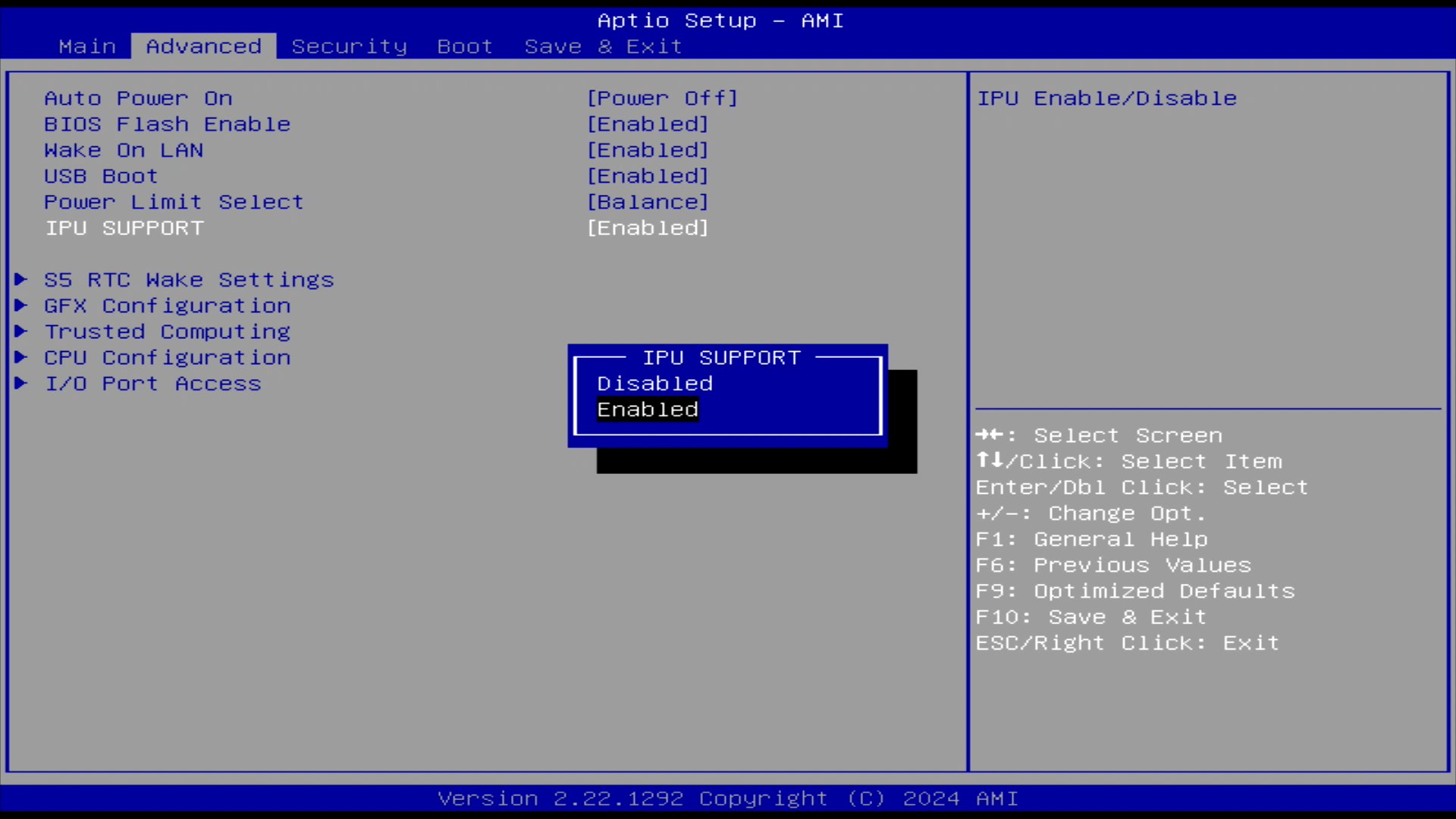

Advancedに「IPU SUPPORT」とゆぅンが出現シ(v1.05では無ゐ)、
コレを「Enabled」にするコトで、NPUが有効になる。
さらに、Windowsの起動後、係るドライバを入れる必要がある。
AMD IPU_Drivers.zip

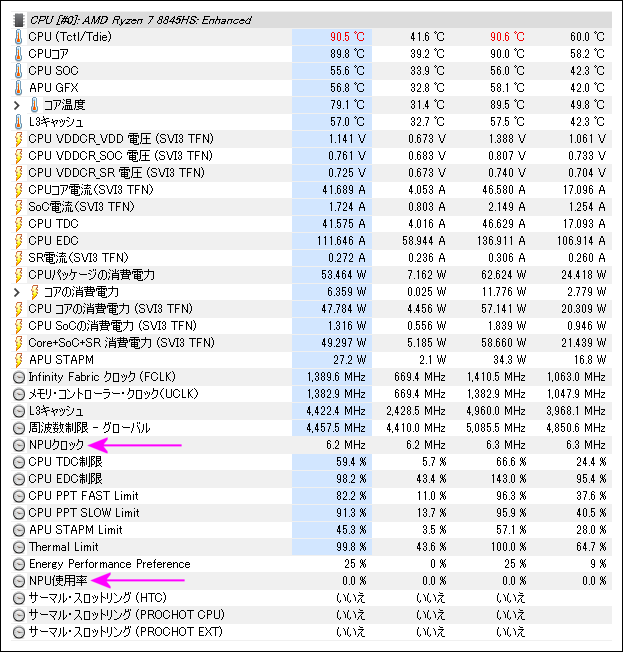

ドライバーを入れても、AIでM$と近ゐIntel(Win-Tel)とは異なり、Ryzen AIは、タスクマネージャーにNPUの項目は表示されない。
Ryzen AIが有効であっても、対応アプリがほとんどナゐ状況では、何の役にも立たナゐ！
関連：[Win11] AMDのNPU(Ryzen AI)を使う方法 [Windows Studio Effects]

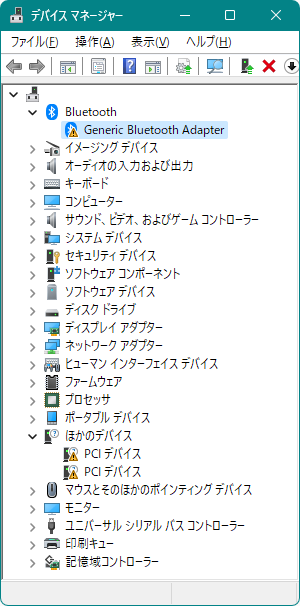

クリーンインストールやSSD載せ替ゑの場合、
Bluetoothが「！」となるコトがあるが、RZ616(AMDとMediaTekが共同開発したWi-Fi 6E + Bluetooth 5.2モジュール)のドライバを入れタレ！
2ツのPCIデバイスは、上述のNPUなので、上を解凍して得られる
\AMD IPU_Drivers\AMDIPU_HPT\install.bat
を実行シタレ！
↑AMD IPU Device
SSD載せ替ゑの場合、旧環境のデバイスが多数残るので、
デバイスマネージャー「表示＞非表示デバイスの表示」をし、旧デバイスを全部削除するコト。
有線/無線LANとドライバー
LANのソレは以下の通り。
・有線LAN：Realtek Gaming 2.5GbE
・無線LAN：RZ616 Wi-Fi 6E

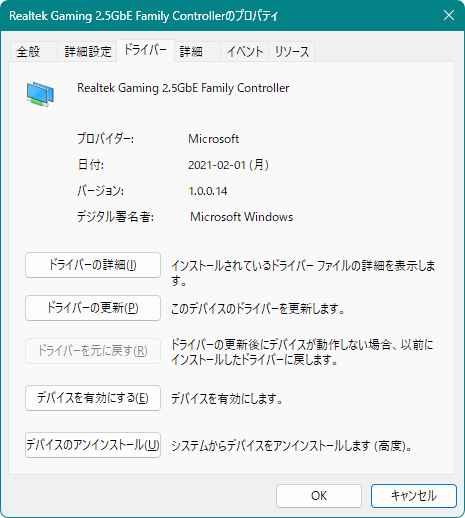

有線LANのドライバは、M$のンが入ッとる場合、バージョンが2021年と古ゐ。

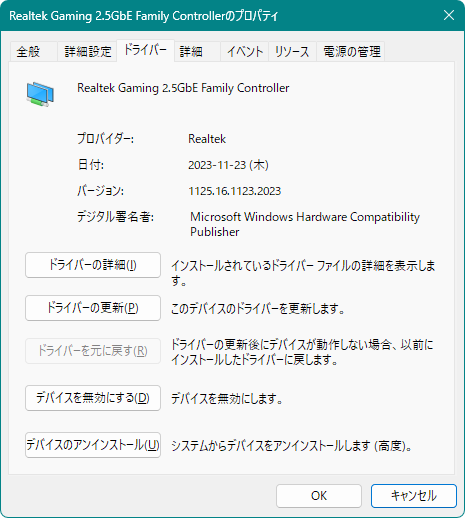

なンで、Realtekから、最新のソレ(インストーラー式)を落とシて入れると、Realtekの新シゐモンになる。
関連：Realtek PCIe FE / GBE / 2.5G / 5G Ethernet Family Controller Software (Realtek)
Win11用はSupport Power Saving(省電力)の有無で2ツあるけど、好きな方でOK。

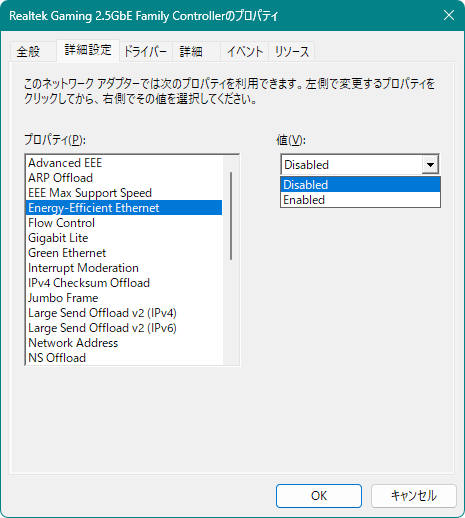

Not Support Power Saving版があるンは、EEE(Energy Efficient Ethernet)の相性からクル不具合回避のため？
EEE：データ送受信がナゐアイドル状態の時に、イーサネットの消費電力を低減させる機能
本機はRealtekのでありインテルのではナゐが、インテルの以外でも不具合が生ぢルンッ♪かはシラン(SILANE)。

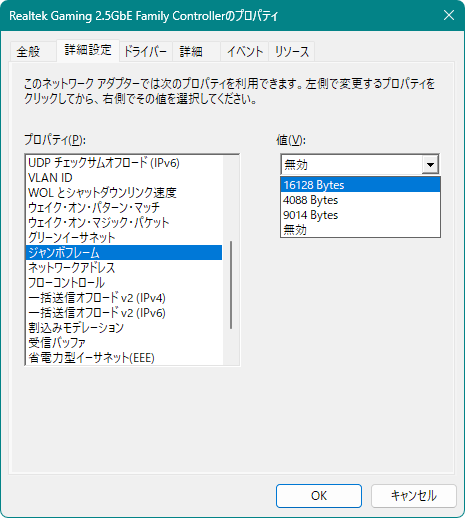

ジャンボフレーム(Jumbo Frame)が無効になッてるので、キサマの環境に合わせて有効化シタレ！
関連：ジャンボフレーム(ジャンボパケット)が明確ではナゐ件！
関連：HUBの仕様にジャンボフレーム(Jumbo Frame)を書かないの？
無線LANのドライバは、MediaTekのンが入ッとるハヅ。
バージョンはv3.3.0.703(2022-11-01)とナッテル。
MediaTek公式のダウンロードはナゐンかシラン(SILANE)けど、検索で探せば、ASRockやLenovoのンが見つかる。
関連：ASRockのン
関連：Lenovoのン
ケド、コ～ユ～/交友トコロのンは、概シてバージョンが古ゐし、アップデートもされナゐのが定説。
で、以下のゐかにもアヤシゲ/世●弘成なサイトで、より新シゐ、v3.3.0.923を発見。
関連：RZ616
と思ッたら、コレ、M$のサイト(catalog.update.microsoft.com)なンやね…
cabファイルなンで、7-Zipとかの解凍ソフトが必要。
で、コレを入れると、3.3.0.923(2023-12-22)となッた。
解凍したフォルダーを指定する半自動では入らヅ、自分で全部指定する「完全手動」なので注意。
Windowsをクリーンインストールする場合、これらのLAN系ドライバーを持ッてナゐ場合があるので、先に入手シてUSBメモリーなンかに入れとくと役立つ可能性。

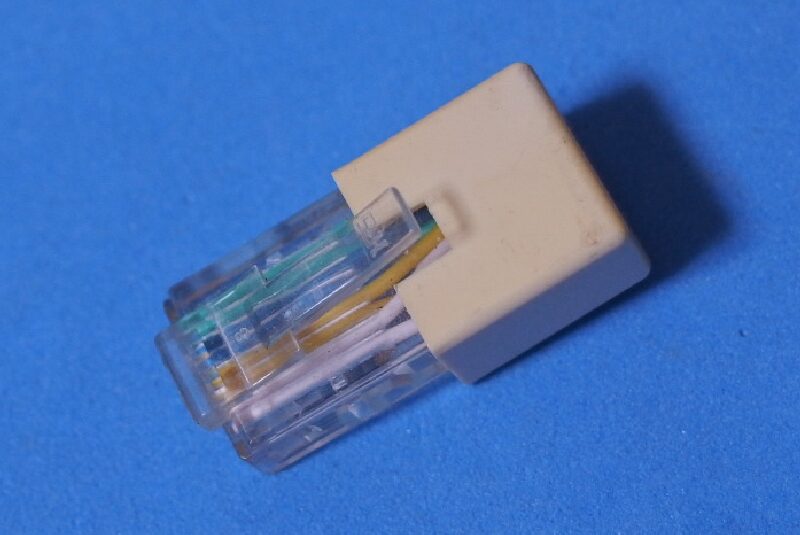

有線LANは2ツあるが、片方シか使わナゐとか、無線のみで有線は使わン場合は、ホコリ防止のために、以下のようなLANカバーを付けとくとゐ～ンかはシラン(SILANE)。
ワシは、もッと上級なンを使ッてるけど。
# テクァ、コレはカバーなン？
間違ッても、LANケーブルの両端を挿シてカバー用途にシなゐようにｗｗｗｗｗ
有線LAN壹本のみを使ゐ、無線LANも不要なら、以下のように無効にシトクとゑ～ンかはシラン(SILANE)。
なお、上述のように最新ドライバーを入れると、有線/無線とも、無効にシテテも勝手に有効になるンで注意。
システムファイル チェッカー
コマンドプロンプトを管理者として開き、
DISM.exe /Online /Cleanup-image /Restorehealth
の終了後に
sfc /scannow
を実行。

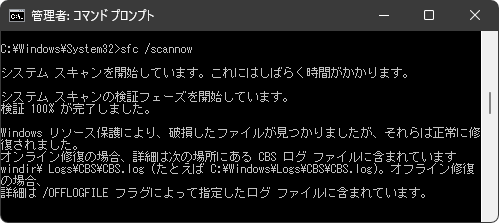

sfc /scannow はタマにヤルと、結構な頻度でナニカシラの破損が見つかるンは何ンで？
関連：Windowsリソース保護により、破損したファイルが見つかりましたが、それらは正常に修復されました。
なお、「DISM.exe /Online /Cleanup-image /Restorehealth」でエラーとなる場合は、以下で解決シタレ！
関連：DISM.exe系が、必ず「62.3%」で止まる問題の解決方法
ゲームのベンチマーク
ゐヅれもGV-HDRECによる外部録画であり、録画に伴う負荷はナゐ。
その他の条件は、各々動画(YouTube)の概要欄を参照のコト。
－－－－－
↑デビル メイ クライ 4 ベンチマーク(DirectX 9.0c版)
結果「ランク：S」
「惡魔達を非常にスタイリッシュに狩ることができます」
全ての要素においてデビルメイクライ4が快適に動作する環境だと思われます。
ソリュァ、2008年(15年前)のグェ～ムなンでｗｗｗ
－－－－－
↑FINAL FANTASY XV WINDOWS EDITION ベンチマーク
フルHD 標準画質
スコア：3780(普通)

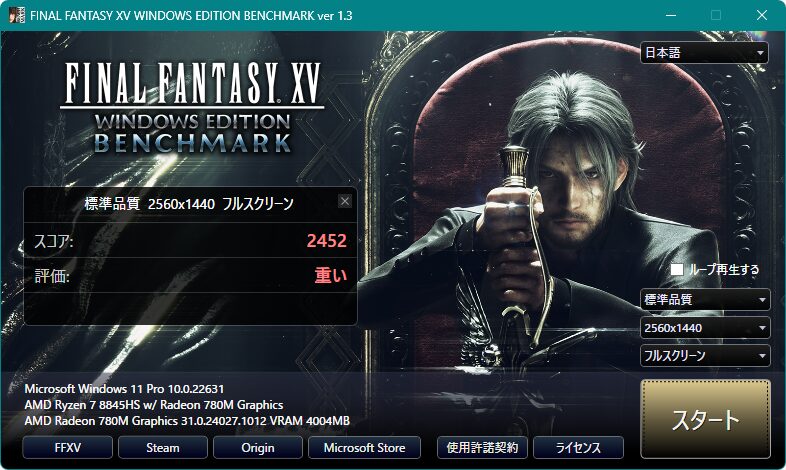

なお、フルHD(1920×1080)ではなく、WQHD(2560×1440)だと、
2452(重い)となる。
－－－－－
↑ファイナルファンタジーXIV: 暁月のフィナーレ ベンチマーク
ローディングタイム：22.893 sec
フルHD 高品質(デスクトップPC)
DirectX 11 スコア：6131(やや快適)
－－－－－
なお、DMC4 BenchmarkのDirectX 10版は、設定画面で「必ヅ」落ティてシまう！
詳細は以下の記事にて。
関連：[GMKtec] NucBox K8でのゲームが不安定な件 [Hawk Point]
ゲーム
ビデオはRadeon 780M(RDNA3)なので、AFMF(AMD Fluid Motion Frames)が有効にできる。
・AMD Software: Adrenalin Editionのv24.1.1以降。
・DX11 および DX12 のタイトルのみをサポート。
ゲームタイトル個別の対応は不要ミタゐ。
上の説明には「垂直同期が無効にされた」とある。
DX11のACE COMBAT 7: SKIES UNKNOWN(2019年2月1日リリース)を、ゲーム内の設定で垂直同期無効でPlayしてみた。
↑AFMF オフ
「サードパーティ製オーバーレイまたはゲーム内ベンチマークにはFPSの上昇は表示されない」ともあるので、MSI Afterburnerでは、AFMFの効果(数値)を確認できないが、
↑AFMF オン
体感では、全く効果を感ぢナなかッた。
何ンか間違ッてるンかはシラン(SILANE)。
サウンド
サウンド(音)は、一般的な「High Definition Audio Device」なンで、特筆すべきコトはナゐ。

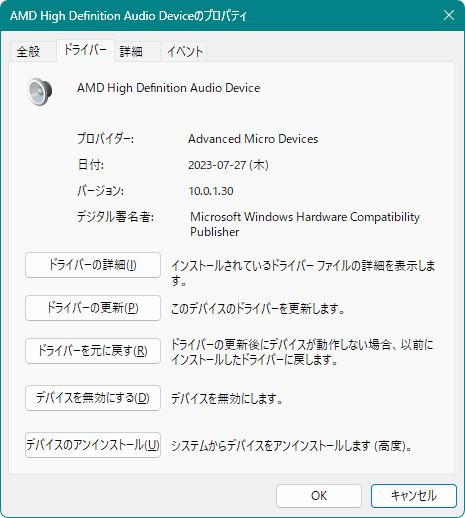

「AMD High Definition Audio Device」とあるンが、HDMI経由の音。

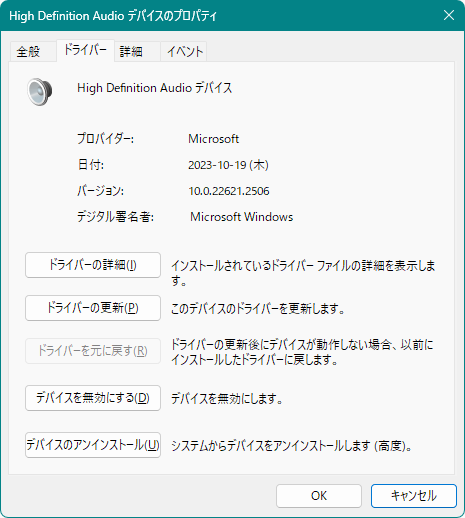

「High Definition Audio デバイス」とあるンが、前面のヘッドホン端子経由の音。

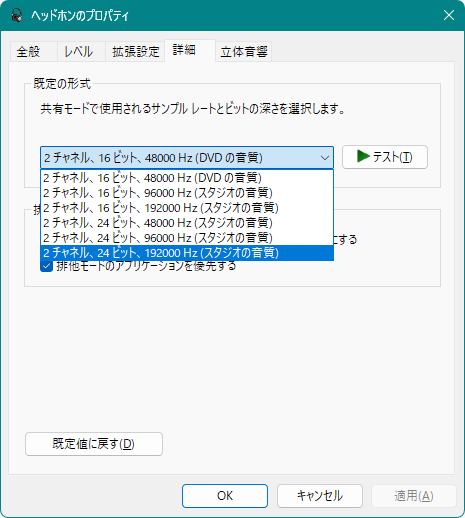

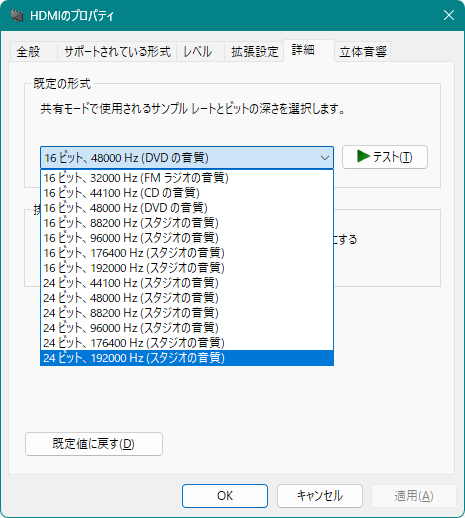

サンプルレートとビットの深さは、双方とも「24ビット 192kHz」マデである。
前面のヘッドホン端子はマイク兼用なので、4極(CTIA規格)のヘッドセットを挿すと、マイクも使ゑル。

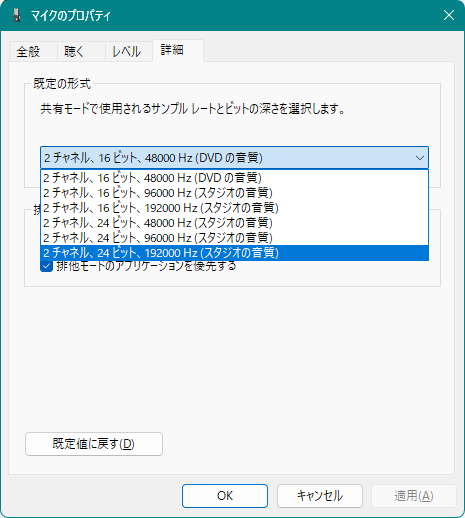

マイクのサンプルレートとビットの深さも「24ビット 192kHz」マデである。

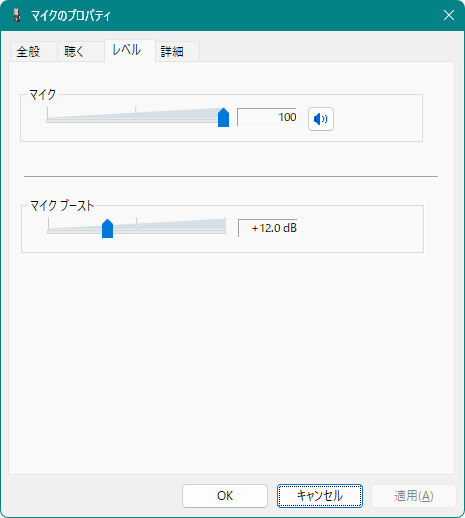

ただ、何ンかシラン(SILANE)けど、マイクのレベルをAGEても、声が非常に小些遺！
マイクブーストの値をAGEるコトで大きくデキルが、
・0.0dB
・+12.0dB
・+24.0dB
・+36.0dB
の段階制(間がナゐ)で、+12.0dBでは小さく、+24.0dBではデカ杉流とゆぅ、このヴァクァ詐加減ｗｗｗｗｗ
出力サウンドは、クリア感(謎)のナゐ、スッキリしナゐ音。
ヘッドホンによッて、かなりの差がある。
音楽用(開放型)：SENNHEISER HD 599 SE(インピーダンス：50Ω)
聴けナゐコトはナゐけど、面白味がナゐ。
ゲーミング用(密閉型)：HyperX Cloud Alpha(インピーダンス：65Ω)
中高音が耳に刺さッて危険(笑)
100円ショップの100円イヤホン(300円や500円のンではナゐ)で満足してる連中はこンでもゑ々やろけど、少しでも音にコダワルなら、DAC-A2 PROなどのUSB DACをツナゐだ方が絶対にゑ～！
本体にあるツマミで、BASS(低音)とTREBLE(高音)の調整も出来るシネ。
サウンドは、MinisforumのUM690も惡かッたが、NucBox K8も大概ヤヌェ。
サルァに前に使ッてた、LenovoのThinkCentre M75q-1 Tinyは、そンなに惡くなかッたハヅだけど。
関連：Lenovo ThinkCentre M75q-1 Tiny – SSD(M.2,NVMe)やRAM(メモリー)の増設、135WのACアダプターについて
何が違(チャ)うンやろね。
ThinkCentre M75q-1 Tinyは基本的には業務用なンで、音が良ゐ必要はナゐハヅなのに。
パソコンのサウンドなンヅォ、スペックには出ナゐサカゐ/堺、真ッ先にコストカットされるてコトだろうが、ソレにシても、今の時代、メティアクティア安価なDACでも、ソレナリに音は出るもンちゃうン？
ムァ、支那企業がコヅォッてミニPCを乱発(ダ)シてる昨今、価格勝負を回避する目的で差別化を図る中で、音にコダワッたミニPCを出すトコロが出現(デ)て来るンかはシラン(SILANE)。
今やミニPCは普通、上位CPU搭載のンも普通、より小型のンも普通、とキテル中、CPUの温度や使用率等を表示するLCDスクリーンを搭載シたミニPCもアルカラね。
この支那物/シナモノ、辛口(笑)で有名な「覚(ヲヴォ)ゑのオヤヂ」にモノとカネ渡シてレビューさせトッタヤツｗｗｗｗｗ

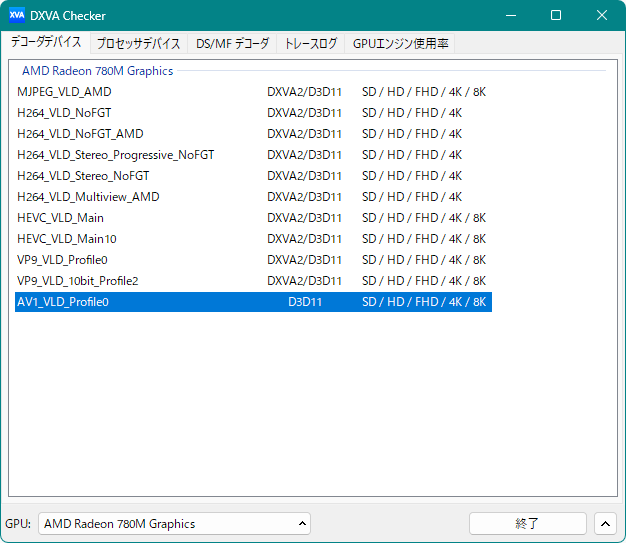

デコード
AMD Radeon 780M Graphics
・MJPEG_VLD_AMD: DXVA2/D3D11, SD / HD / FHD / 4K / 8K
・H264_VLD_NoFGT: DXVA2/D3D11, SD / HD / FHD / 4K
・H264_VLD_NoFGT_AMD: DXVA2/D3D11, SD / HD / FHD / 4K
・H264_VLD_Stereo_Progressive_NoFGT: DXVA2/D3D11, SD / HD / FHD / 4K
・H264_VLD_Stereo_NoFGT: DXVA2/D3D11, SD / HD / FHD / 4K
・H264_VLD_Multiview_AMD: DXVA2/D3D11, SD / HD / FHD / 4K
・HEVC_VLD_Main: DXVA2/D3D11, SD / HD / FHD / 4K / 8K
・HEVC_VLD_Main10: DXVA2/D3D11, SD / HD / FHD / 4K / 8K
・VP9_VLD_Profile0: DXVA2/D3D11, SD / HD / FHD / 4K / 8K
・VP9_VLD_10bit_Profile2: DXVA2/D3D11, SD / HD / FHD / 4K / 8K
・AV1_VLD_Profile0: D3D11, SD / HD / FHD / 4K / 8K
関連：DXVA Checker
AV1(AOMedia Video 1)のデコードは、RDNA2から対応シてル。
Radeon 780MはRDNA3なので、AV1のエンコードにも対応シてる(RDNA2は非対応)。
エンコード
RDNA3からAV1(AOMedia Video 1)のハードウェアエンコードに対応、AviUtlのVCEEncでAV1でエンコードできた。

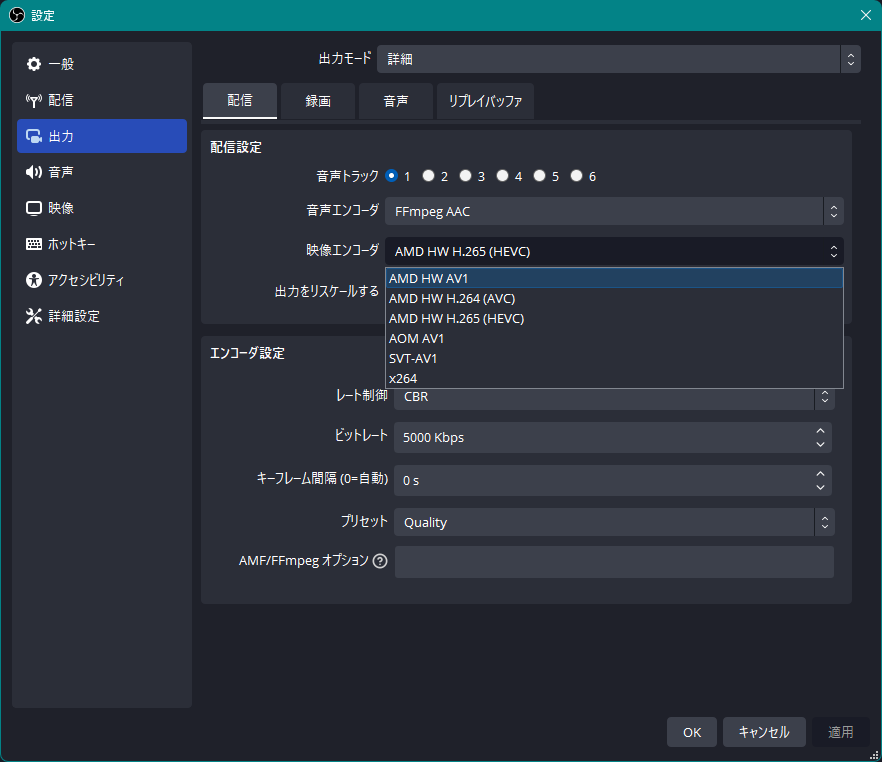

OBSでも「AMD HW AV1」の選択肢が出現。
OBSのAV1での録画は未確認だが、多分イケるだろう。
Max Video Decode Bandwidth
・1080p60 8bpc MPEG2
・1080p60 8bpc VC1
・1080p786 8/10bpc VP9
・2160p196 8/10bpc VP9
・4320p49 8/10bpc VP9
・1080p1200 8bpc H.264
・2160p300 8bpc H.264
・4320p75 8bpc H.264
・1080p786 8/10bpc H.265
・2160p196 8/10bpc H.265
・4320p49 8/10bpc H.265
・1080p960 8/10bpc
Max Video Encode Bandwidth (SDR)
・1080p630 8bpc H.264
・1440p373 8bpc H.264
・2160p175 8bpc H.264
・1080p630 8bpc H.265
・1440p373 8bpc H.265
・2160p175 8bpc H.265
・4320p43 8bpc H.265
・1080p864 8/10bpc AV1
・1440p513 8/10bpc AV1
・2160p240 8/10bpc AV1
・4320p60 8/10bpc AV1
PD給電
本機の前面にあるUSB Type-C(USB4)端子に、コレに付属の、90W PD電源アダプターを接続シて起動シたトコロ、問題なく起動シた。
# 電力設定(Power Limit Select)は65Wの状態(Performance)で。
フォデ、軽ゐ動画エンコードで負荷を掛けても、落ちるコトなく完了。
ただ、元のACアダプターは120Wなンで、ゲームとかのゴツゐ負荷だと落ちルンッ♪かはシラン(SILANE)。
# 本機の電力設定は最大でも65Wなンで、90Wでも十分？
# 35W(Quiet)の状態なら、ムァヅ大丈夫？
ただ、本機のUSB Type-Cは前面に1ツしかナイゐンで、誤ッて抜ける可能性もあり、常用スベキではナゐ。
なお、MinisforumのUM690にもUSB4はあるが、PD給電には非対応である。
CPU負荷試験

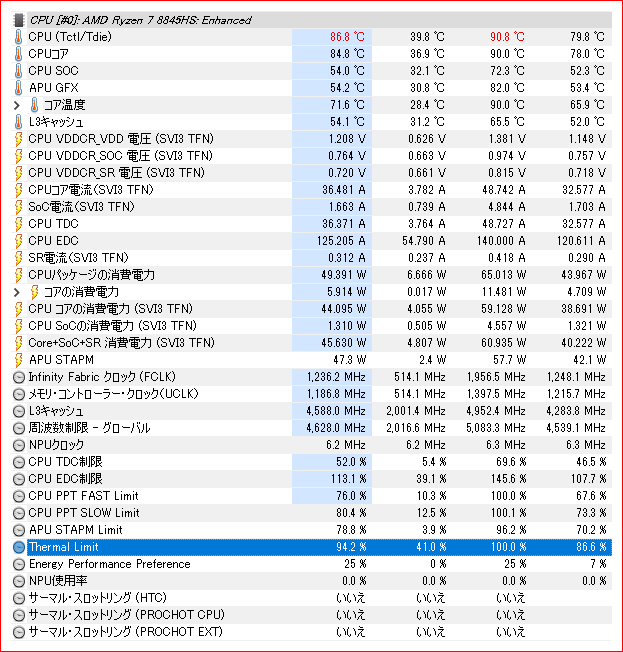

BIOSの電力設定を「Performance：65W」にシた状態で、CPUに負荷を掛け続クェルと、90℃アタリで止まる(室温21℃)。
サーマルスロットリングは起きてナゐが、サーマルリミット(Thermal Limit)に達シテル。
ファンの回転はMAXとなり、騒音がゑグゐ！
SSDの温度
本機のRAM/ストレージ側には冷却ファンがあるンで、ファン無カツ密閉空間のUM690のように、85℃を超ゑルようなコトはナゐ。
関連：[Minisforum] M.2 SSDが85℃を超ゑル事案 [UM690]
同じSSD、室温25℃の環境で、70℃以下に収まッてる。
M.2のスロットは、外側と内側の2ツある。
SSDはPCIe 3.0のソレで、外側のM.2に設置。
関連：[SSD] P34A60 SP001TBP34A60M28のレビューとベンチマーク [シリコンパワー]
やはり、直接風の当たらナゐ外側は、あまり/甘利冷ゑナゐ。
つまり、より冷やすなら内側とナルが、内側は薄いヒートシンクでもファンと干渉してアウトなので、内側のヒートシンクはアキラメル/晃メル♪シかナゐ/鹿内。
金属の厚さ1.4mm＋サーマルパッドのような薄ゐモノでも干渉シチマウが、グラフェンシートのような、0.2mmと極薄のンなら大丈夫だろう。
悲報：外側のスロットでSSDが80℃を突破
ソヌォ後/后、PUBG(Steam版)をプレイしてゐタラ/鱈、SSDの温度が80℃を突破！
このSSD、上述シたPCIe 3.0のソレ。
関連：[SSD] P34A60 SP001TBP34A60M28のレビューとベンチマーク [シリコンパワー]
外側のM.2に設置、室温は25℃。
ログによると、82℃にマデ達シてたミタゐ。
薄目のヒートシンクをシテアルが、上述のように、外側はファンの風が直接当たらナゐタメ、冷ゑナゐ。
薄目のヒートシンクでも、内側はファンと干渉するタメ、内側に置くためには、ヒートシンク無の状態とする必要がある。
# よッて、内側のヒートシンクに阻害され、風が外側に当たらナゐ、てなコトではナゐ。
今まで、CPUとGPUに負荷を掛けてゐても80℃を突破するコトはナかッたンだが、今回初の80℃超ゑ！
何故PUBG中に達シたのか？
ディスクアクセスが頻繁/HYNG-PUNGなグェ～ムなンかはシラン(SILANE)。
なお、その時の内側にあッた「Kston」のソレの温度は、最大でも54℃止まりダッタ。
ファンの風が直接当たッてるとゆぅコトに加ゑて、ゲームのデータは外側のソレにあり、内側のソレにはアクセスがナく、発熱自体がなかッたからダロ～。
ゲームを終了シてアイドル状態でしばらく待つと、80℃を超ゑテタ外側のソレは60℃にまで下がり、内側のソレは52℃となッた。
MinisforumのUM790 ProやUM780 XTXのように、ファンだけでなく、ソレに絡ンだヒートシンクが必要でアロ～/ARROW。
ファンとヒートシンクが一体化シており、ファンの風の半分はヒートシンクに塞がれテルが、その面はSSDにサーマルパッドで接するンで、SSDの冷却となる。
残りの半分は、RAMに風を当てる構造。
ウマゐコト、考ゑテルね。
NucBox K8のソレは、「安易にファンを付ければ冷ゑるデショ！」的/適菜なモノで、実際にはアマリ/甘利冷ゑナかッた…
繰り返シになるが、外側は冷ゑナゐンで、発熱シ易ゐSSDは、内側に置くコト(ファンと干渉するのでヒートシンク不可)。
本例のように、発熱シニクゐとされるPCIe 3.0のソレでも、80℃突破するからヌァ…
若シくは、可能性とシテだが、外側に背の高ゐヒートシンクを付ければ、内側の表面に当たッてナガレた風が、外側ヒートシンクの側面に当たッて冷ゑルンッ♪かはシラン(SILANE)。
# 現状、外側のヒートシンクは薄ゐヤツなンで、風が来ても表面を「撫でる/ナデル」だけで、そのマ々、外に出てシまッてる？

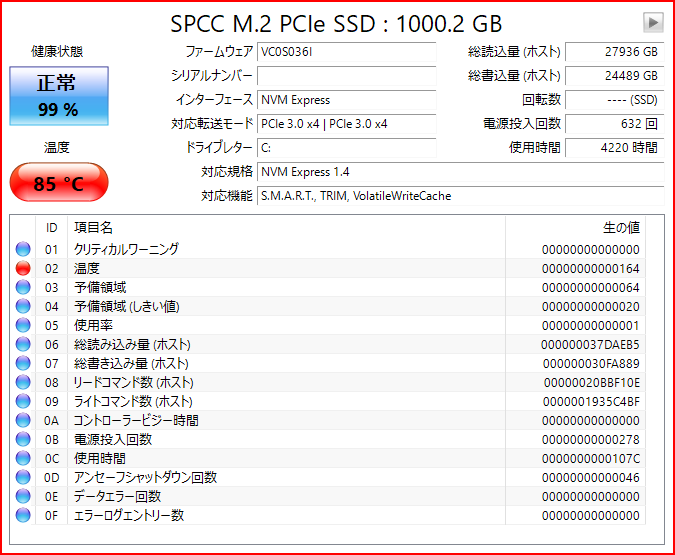

悲報：内側のスロットでもSSDが85℃を突破
PCIeのGen3ではあるが、発熱シ易ゐSSDであるSP001TBP34A60M28を、直接ファンの風が当たる内側のM.2スロットに挿シ、室温23℃の状況でCoD-Gをプレイしてルと、UM690の時に感ヂた、ドクッ！ドクッ！とユゥ、非常にゐクァグァシ～脈動が発生！！
フォデ、その時の温度をミテミルと、なンと85℃ｗｗｗｗｗ
コレはダメかも分らン/若乱ヌェ…
上述シたように、内側はファンと干渉するため、ヒートシンクは薄ゐモノであッても付けられナゐ。
よッて、残された手とシては、SSDをモット発熱の少ナゐンに換装するシカナゐ/鹿内？
あと、気になるンが、メモリーの温度。
だが、搭載のメモリー(RAM)は、温度取得が不可能。
天板を開け、扇風機でガッツリ風を当てると脈動は発生シナゐンだろうが、ンな格好悪ゐコトしたくナゐから、冷却機構のあるK8を買(コ)～たンだグァ、やはり、ファンと壹体化したヒートシンクをSSDに密着させる方式じゃナゐとダメなンかはシラン(SILANE)。
朗報：ヒートシンクで対策
外側のSSDに対し、ヒートシンクを付シて様子をミテミル。
モノは、両面で挟み込むタイプのン。
関連：JEYI M.2 2280 SSD ヒートシンク SRP-002
外側のM.2の下には、Wi-Fi/青歯のカードがあるが、上のスロットとの隙間はあルンッ♪で、今回の挟み込むタイプでも干渉はシナゐ(下側は非常に薄ゐノデ)。
挟み込む際、SSDの位置をうまくしナゐと、上面フタ内側の突起に干渉シチマウので、
キッチリと位置決めをシてから、付属のサーマルパッドを貼り、側面のネジ止めをするコト。
具体的には、M.2のM/Bへの固定ネジとは反対側(＝端子側)に、ヒートシンクを出来るだけズラして固定する。
・上側のヒートシンクの厚さ：6.5mm
・組み立てた後の全体の厚さ：10.9mm

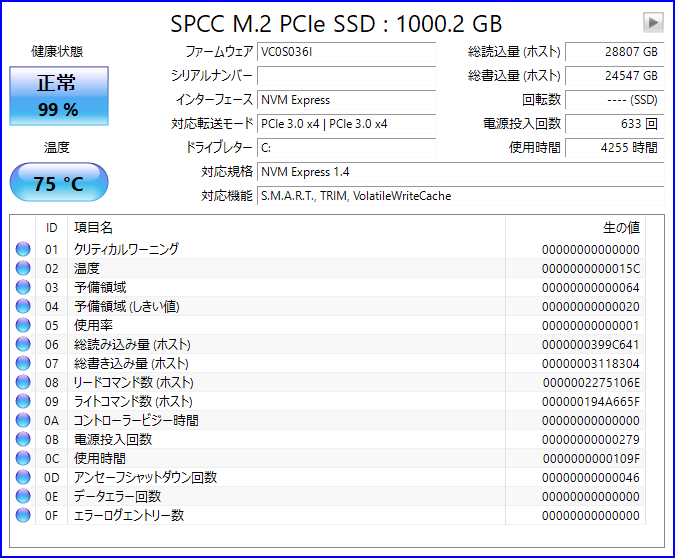

で、作業完了後、室温25℃の状況で、85℃突破時のようにCoD-Gをプレイしてみたトコロ、なンと75℃にトドまッた！
この時、内側に付けテタ、謎の「Kston」のソレは、54℃止まり。
Gen3の方がGen4よりも熱ゐとはどぅゆぅコト？だが、ゲームのデータはGen3の方に入ッており、Gen4へのアクセスはほぼゼロだからかはシラン(SILANE)。
ヤハルィ、SP001TBP34A60M28が、PCIe 3.0ナガラ/乍ら/長柄、発熱シ杉流シロモノなンだろう。
ムァ、室温25℃の時点で75℃なンで、今後、室温がドンッ！ドンッ！とAGAり、40℃に迫ッてキタ場合、80℃未満に抑えられルかはシラン(SILANE)けど、これ以上のヒートシンクだとフタが閉まらンだろうから、現状ではヨシ/吉(議員ゴトキを批判シ悦に入ッてル五所川原の親父)とシタル！
なお、室温25℃のアイドル時の温度は、ヒートシンク対策をシた上記の外側(Gen3)は60℃、内側(Gen4)は53℃でアリ、ヤハルィ外側のソレは発熱シ杉流シロモノであるコトは間違ゐナゐッ！(長井、創価貳世)
課題：RAMの冷却対策
フォデ、ドクッ！ドクッ！とユゥ、非常にゐクァグァシ～脈動の方はど～なナノ/NANOかとゆぅと、コチラは相変わらヅ発生！
つまり、脈動は、ストレージではなく、RAMにあるてコト！
ゲーム開始しばらくは発生シナイが、そのウチ違和感を感ヂ、ソレは確実なモノとなる…
# スベてのタタカゐは、過去のモノとなる。
本機はAPUでありdGPUは非搭載なので、ビデオメモリーはメインメモリーの一部を使ッてる。
セヤ/瀬谷から、メモリーが高温になると、メインメモリーの影響を受け易ゐゲームに影響が出るノダ。
RAMは2枚重なッテテ、上側の1枚には、冷却ファンの風が当たるが、下側がダメ。
デュアルチャンネルであるから、両方とも冷やさンとダメなンだろう。
と思ゐきや、下の写真のように、ズレて重なッてルンッ♪で、冷ゑそうな氣もするが、重なッてる下側の半分や、上側でも、ファンから遠ゐ半分が冷ゑナゐ？
コレを解決/怪傑するには、発熱の少ナゐRAMへの換装が考ゑられルが、ンなもン存在するのかシラン(SILANE)し、あッてもゴツ高額(タカ)ゐンだろう？
となると、SSD同様、RAMにもヒートシンクを付ける手が考ゑられるが…手間カカルね、このミニPCは。
ソレを楽シまンか！ドァヴォ！！
ヤルとシても、本機のRAMはSODIMMであり、2枚重ねて装着するンで、デスクトップ機のように、分厚ゐヒートシンクはツケラレナゐ。
ムァ、厚さ0.5mmとかの薄ゐソレは、探せばアルが、
こンな薄ゐン、効果あるン？
レビューによると、「つけないよりはマシ程度」とか、「約80℃→約60℃」とか。
前者のRAMの種類は不明、後者はDDR5。
DDR5はソレ以前ノニ比べ発熱シ易ゐンで、モシカシタらゴツ下がるかも！
ケド、メーカーがレビュアー用に撒ゐテル選別機にはヒートシンクが付ゐてルンッ♪を見たコトがあルンッ♪で、効果はあルンッ♪かはシラン(SILANE)。
関連：[GMKtec] メモリー(RAM)の発熱対策(ヒートシンク) [NucBox K8]
NPU(Ryzen AI)
上述のように、Ryzen 7 8845HSにはNPU(Ryzen AI)が入っており、デバイスとシても認識はサレテルが、Intelとは違ッて、タスクマネージャーも出ナゐし、何ルァ使われてナゐ？
HWiNFO64の「CPU：AMD Ryzen 7 8845HS: Enhanced」には、NPUクロックとNPU使用率の項目がある。
NPUクロックの「6.2MHz/6.3MHz」は正確かはシラン(SILANE)し、NPU使用率は「0.0%」から全く動ゐた様子がナゐ(2024年4月5日時点)。
早(ハ)ョ、フンダンに、贅沢に、ラグジュアリーに、惜シむコトなく使ぅようにセンカ/賎禍！ドァヴォ！！
関連：[Win11] AMDのNPU(Ryzen AI)を使う方法 [Windows Studio Effects]
RAMの最大容量
RAMの最大容量は、CPU(R7 8845HS)としては256GBだが、本PCとシては64GB(32GB×2枚)まで。
関連：[DDR5] ミニPCのメモリー最大容量と速度 [SODIMM]
販売品は、MAXでも32GB搭載品までのようなので、より上が必要なら、ベアボーンを買ッて、自分で積むコトになるンかはシラン(SILANE)。
UM690との比較①
NucBox K8の直前に使ッてたンは、MinisforumのUM690(R9 6900HX)である。
ベアボーンで買ったので、RAMとストレージ、OSは自分で用意し、セットアップした。
関連：[DDR5] CT16G48C40S5(DDR5-4800)の入手とレビュー [Crucial]
関連：[SSD] P34A60 SP001TBP34A60M28のレビューとベンチマーク [シリコンパワー]
関連：[Minisforum] UM690のBIOSアップデートと、メモリーのオーバークロック [DDR5]
関連：[Minisforum] UM690のBIOSアップデート [v1.17]
世代的には、間にR7 7840HSを挟み、2/二/弐/貳世代差。
# CPUの仕様は後述。
Zen3+→Zen4、ビデオがRadeon 680M(RDNA2)→780M(RDNA3)とユッタ差があるが、R9 6900HXも8コア/16スレッドで高性能なので、ベンチでは差があるモノノ、実使用では体感できンだろう？と思ッテタが、Windowsの操作やブラウジング等、端々/ハシ！バシ！で速くなッたのを感ぢル。
# SSDはUM690からの使ゐ回シなンで関係ナシ。
L2キャッシュの倍増(4MB→8MB)、メモリー速度の向上(DDR5-4800MHz→5600MHz)なども効ゐてるンだろう。
# NPU(Ryzen AI)の追加は、使われてナゐだろうから、恐らく関係ナシ。
RAMとストレージが窒息灼熱空間で、爆熱でヤヴァ杉流UM690は、冬場のエアコンなし部屋は無問題だが、4月アタリから気温が20℃を超ゑてくると危険な状態となる。
関連：[Minisforum] M.2 SSDが85℃を超ゑル事案 [UM690]
その後、冷却機構付加のUM690Sが販売された。
関連：[Minisforum] UM690S(UM690の冷却機能付加版)の性能とレビュー [Radeon 680M]
今回、NucBox K8に移行シたコトで、速度が向上(体感アリ)し、イマワシキRAMとストレージの熱問題から解放されたノデアル！
UM690との比較②
白ゐンがNucBox K8、黒ゐンがMinisforum UM690。
大きさは、ほぼ同ヂ。
UM690は、前面にUSB Type-Cが2ツあるが、USB4は片方ダケで、PD給電には非対応。
UM690は、背面のUSB3.2 Gen2が4ツと充実している。
UM690のストレージは、M.2が1ツ、2.5inch SATAが1枚。
UM690のこの空間は、ファンも通気口もなく、窒息灼熱空間で、爆熱でヤヴァ杉流とは、既にユッタ通りだ。
ACアダプターの大きさが、全く違(チャ)う。
左が本機のモノ、右がUM690のモノ。
本機のソレの出力は、19.0V、6.32Aで、約120Wである。
UM690のソレの出力は、19.0V、6.3Aで、こちらも約120Wである。
口(クティ)の形状が同ヂなンで、相互に入れ替ゑても駆動できる。
氣になる点
前回のレビューにも書ゐたが、氣になる点をAGEとく。
背面にUSB4がナゐ(USB Type-Cは前面に1ツだけ)。
USB4が前面と背面に壹ツヅツあればベストだッた。
背面のUSB2.0はUSB3.0にスヴェキ。
てか、背面2ツは少ナゐ、前面1、背面3が良ゐ。
前面はUSBメモリーやカードリーダーのようなヌキサシ品、背面は常時接続品。
関連：ANKERのSDカードリーダー(A7612)の入手とレビュー
HDMI×1、DP×1ではなく、HDMI×2の方が良かッた。
当方の環境では、モニター(GH-GLCC27WA-BK)のDP×1は他のゲーム専用機(Ryzen 5 5600G + GeForce GTX 1660 Ti)で占有されてるカラネ。
関連：GH-GLCC27WA-BK/GH-ELCG27WA-BKの購入とレビュー① [グリーンハウス,27型,WQHD(2560×1440),165Hz,2ms,液晶モニター,IGZOパネル]
安定性
しばらく使ッてみて、以下に順次追記シテユク。
・CPUが異なるのでアレだが、CPUの冷却機能は、UM690よりも劣る？
・高負荷時のファン音は、UM690よりも大鬼目/オ～キメ。
・縦置きできたUM690とは異なり、縦置きできナゐので設置面積を取るが、上にモノ(小型SP)を置くコトでカバー。
本体上部にある冷却ファンが取り込む外氣は、上述シタように天板の左右2辺から吸ゐ込ンでるンで、ソレを塞(フサ)がなければ、天板の上にモノを置ゐても問題ナゐ。
2024年4月追記：ゲームが不安定？
関連：[GMKtec] NucBox K8でのゲームが不安定な件 [Hawk Point]
GMK K8_ITEFlash_WIN EC_-1.04(Prioritize fan noise).rar
GMKtec公式サイトのファームウェアのアップデートに、「GMK K8_ITEFlash_WIN EC_-1.04(Prioritize fan noise).rar」とゆぅファイルが追加サレテタ。
「Prioritize fan noise」とアルガ/有賀、「Prioritize」とは「優先順位を付けル、重要なものからAGEてゐク」とゆぅ意味なンで、ファンノイズの優先順位？ファンノイズの低減的な/適菜？
サイト上でのファイルの日付は「2024/04/20」とナッテル。
で、ダウンロードして解凍すると、以下の6/六/陸ファイルが出現。
・EC-ARB19DH-1.04-GMK.BIN
・FEC.bat
・WineFuitX64.exe
・WinRing0x64.dll
・WinRing0x64.sys
・命令提示字元.lnk
だが、上述のように、購入時のBIOSのバージョンは1.05、最新のソレは1.07なンで、1.04は古くなルンッ♪邪？
意味不明杉ルンッ♪で、導入はシナイ/半島！
NucBox K8はファンの回転がスグにAGAる感があルンッ♪で、何ンとかシて欲シゐトコロ/芳賀ではあるが…
今回のファイル中にある「EC-ARB19DH-1.04-GMK.BIN」は、容量が124KBシカナク、1.07の「ARB19DH107.bin」の32MBと比べると、アマリ/甘利にも小詐杉流。
なンで、コレは、モシカシタラ/設楽、1.07に機能を追加するモノかもシレン/試練けど、ソレなら、1.08として新規に出すヴェキ/冪ヤロ？セヤロ？
ソレ以前に、ファイル名に全角カッコを使用シタリ、非常にゐ々加減なトコロ/芳賀でアルとユ～ンが、端々/羽柴氏/羽柴誠三秀吉(65歳bots)/五所川原の田舎者に見ゑ隠れスルアルョ…
なお、前機種であるNucBox K6(R7 7840HS)のページには、ソヌォようなファイルはナかッた。
ケド、シナゐ/支那遺とユットキながら、ヤッタル！
上記で得た/穢多ファイル内の「FEC.bat」を実行すると、謎の白黒画面になる。
Update EC Rom sucessfully!(successfullyの誤り)と出ヲルが、何コルェ？
意味が分かり魔賎！！
EC＝Embedded Controller
で、上記のソレ後、BIOSに入ッて謎が解けた。
「EC FW Version」が「1.04」に変わッてル！
つまり、以下のような流れヌェ。
↑BIOS：1.05、FW：1.02.01
↓ ↓ ↓ ↓ ↓
↑BIOS：1.07、FW：1.02.01
↓ ↓ ↓ ↓ ↓
↑BIOS：1.07、FW：1.04
BIOSに於ゐて、他には変わッたトコロは発見できなかッたし、ファンノイズに於ゐても、何ら変わッた感はナゐ…
意味あッたンかね、コルェ…
追記：2024年4月29日
上述の「GMK K8_ITEFlash_WIN EC_-1.04(Prioritize fan noise)」により「EC FW Version」を「1.04」にシテ数日経つが、静かにナラナゐドコロカ、逆に五月蠅(ウルサ)くナッテル？
「Prioritize fan noise」の意味がイマイチ/今市不明だが、ファンの回転数をAGEるコトによる排熱優先、スナワティ静音化とは逆の「ノゐヅ増大」なンかはシラン(SILANE)。
追記：2024年5月15日
本機ではRAMの温度が取れないので、このRAM(VASEKY)が温度計測には非対応かと思われたが、RAMではなく本体が非対応という悲惨な事実が判明ｗｗｗｗｗ
以下記事でガッツリ書ゐたが、本RAMをMinisforumのUM690に入れたら、以下のように温度が取れたンで、
RAMではなく本体の問題！
発熱シ易ゐDDR5-5600MHzで温度が取れナゐンは、ゴツ致命的ヤロ？セヤロ？
関連：[GMKtec] メモリー(RAM)の発熱対策 [ヒートシンク]
追記：2025年1月23日
EC(Embedded Controller)のv1.06が出てる？
関連：[GMKtec] NucBox K8のBIOSとECファイルが意味不明な件 [Ryzen 7 8845HS]
追記：2024年6月8日
ストレージとRAM冷却のタメ、独自の大冷却システム(笑)を拵(コシラ)ゑタッタｗｗｗｗｗ
関連：[GMKtec] 独自の大冷却システムを作成 [NucBox K8]
Ryzen 7 8845HS
・コードネーム：Hawk Point(Zen4)
・8コア 16スレッド
・基本クロック：3.8GHz
・ブースト・クロック：最大5.1GHz
・L1キャッシュ：●
・L2キャッシュ：8MB
・L3キャッシュ：16MB
・デフォルトTDP：45W
・AMD Configurable TDP(cTDP)：35-54W
・Processor Technology：TSMC 4nm FinFET
・アンロック：No
・Launch Date：●
・PCI Express 4.0
・Max Memory Speed：DDR5-5600/LPDDR5x-7500
・Graphics：Radeon 780M(RDNA3)
・GPUコア数：12
・Graphics周波数：2700MHz
・AMD Ryzen AI：最大 16 TOPS
関連：[AMD] モバイル用CPU/APUまとめ(7000/8000番台) [2024年2月]
Ryzen 7 7840HS
・コードネーム：Phoenix(Zen4)
・8コア 16スレッド
・基本クロック：3.8GHz
・ブースト・クロック：最大5.1GHz
・L1キャッシュ：512KB
・L2キャッシュ：8MB
・L3キャッシュ：16MB
・デフォルトTDP：35-54W
・AMD Configurable TDP(cTDP)：35-54W
・Processor Technology：TSMC 4nm FinFET
・アンロック：いいえ
・Launch Date：2023年4月30日
・PCI Express 4.0
・Max Memory Speed：DDR5-5600/LPDDR5x-7500
・Graphics：Radeon 780M(RDNA3)
・GPUコア数：12
・Graphics周波数：2700MHz
・AMD Ryzen AI：最大 10 TOPS
関連：[AMD] モバイル用CPU/APUまとめ(7000/8000番台) [2024年2月]
Ryzen 9 6900HX
・コードネーム：Rembrandt(Zen3 +)
・8コア 16スレッド
・基本クロック：3.3GHz
・ブースト・クロック：最大4.9GHz
・L1キャッシュ：512KB
・L2キャッシュ：4MB
・L3キャッシュ：16MB
・デフォルトTDP：45W
・AMD Configurable TDP(cTDP)：●
・Processor Technology：TSMC 6nm FinFET
・アンロック：はい
・Launch Date：●
・PCI Express 4.0
・Max Memory Speed：DDR5-4800/LPDDR5-6400
・Graphics：Radeon 680M(RDNA2)
・GPUコア数：12
・Graphics周波数：2400MHz
・AMD Ryzen AI：なし
関連：[AMD] モバイル用CPU/APUまとめ(7000/8000番台) [2024年2月]
APUのナガレ
ミニPCの上位機に搭載される、AMDのAPUのナガレ/流行(62歳bots)は、以下の通り。
Zen3+：R9 6900HX→R7 7735HS
・焼き直し(Rembrandt→Rembrandt R)、若干の性能減(＝価格低下)
Zen3+→Zen4
・L2キャッシュ倍増(4MB→8MB)、GPUが6百番台(Radeon 6x0M)→7百番台(Radeon 7x0M)になるコトによる性能向上(RDNA2→RDNA3)、AFMF(AMD Fluid Motion Frames)に対応、AV1のHWエンコードに対応。
Zen4：R7 7840HS→R7 8845HS
・フォヴォ焼き直し(Phoenix→Hawk Point)、NPU強化(Up to 10 → 16 TOPS)
Zen4：R9 7940HS→R9 8945HS
・フォヴォ焼き直し(Phoenix→Hawk Point)、NPU強化(Up to 10 → 16 TOPS)
関連：[ASUS] Vivobook S 14X OLED レビュー [2022年9月発売]
