[ASUS] P5E-VM HDMI レビュー [Intel GMA X3500]

(2025年4月)

ASUSのマザーボードであるP5E-VM HDMIにツゐて記シとゐタル！

2007年11月頃の製品ッぽゐ。

製品情報

何故かASUSの製品情報は消失？シテルので、以下の代理店の製品情報があるが、内容が薄杉流。

ASUS

レイアウト図

microATXであり、1辺24.5cmと、ガチの正方形。

右下(SB_PWR)に緑色のLEDが載っており、スタンバイ含め、電源が供給されている時に点灯するので、電源供給時にパーツをヌキサシしてしまう事案が減る可能性がAGAる。

背面端子

1.PS/2 マウス
2.VGA(映像出力)
3.LAN(1Gbps)
4.センター
5.リア
6.ラインIN
7.ラインOUT
8.マイクIN
9.サイド
10.USB 2.0
11.IEEE 1394a(FireWire 400)
12.コアキシャル(S/PDIF) ← 音のデジタルOUT
13.USB 2.0
14.HDMI
15.PS/2 キーボード

2007年と古ゐM/Bのため、USB 3.0は皆無である。

USB 3.0搭載のM/Bの登場は、2011年アタリからかな/佳奈？

HDMIのバージョンは不明だが、リリース日は以下の通りなンで、恐らく1.2a以前(1080p 60Hzまで)だろう。

・1.0：2002年12月
・1.1：2004年5月
・1.2：2005年8月
・1.2a：2005年12月
・1.3：2006年6月
・1.3a：2006年11月
　(P5E-VM HDMIが発売：2007年11月)
・1.4：2009年5月
・1.4a：2010年3月

関連：HDMI(High-Definition Multimedia Interface) (Wikipedia)

ピンヘッダ

ピンアサインはマザーボード上に示されてないので、マニュアルを確認する必要がある。

ピンアサインが描いてある「Q-Connector」ナルモノが付属しているので、ソレがあればカンタンに済むけど。

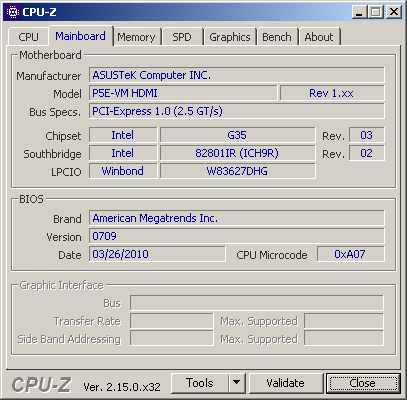

仕様

製品サイトやマニュアルには「Intel G35」とあるが、正確には「Intel G35 Express」である。

チップセット：Intel G35 Express + ICH9R

G35 Expressの対応サウスブリッジは「ICH8/ICH8R/ICH8DH」とあるが、

関連：Intel G35 Express Chipset (インテル)

本M/Bには「ICH9R」が採用されてゐル。

対応OSはハッキリしナゐが、提供ドライバーから、Windows XP(32/64bit)以降、Vista(32/64bit)マデと思われる。

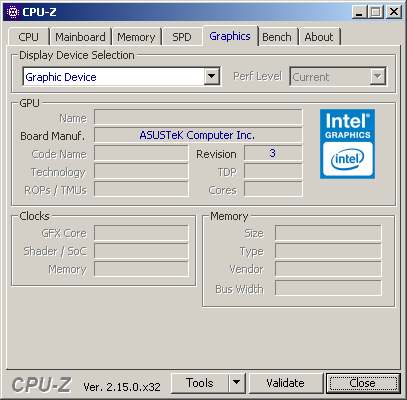

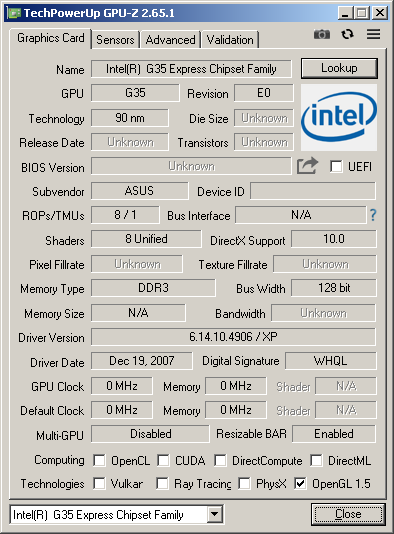

Intel GMA X3500

本品の壹年前(2006年11月)に出たP5B Deluxeとは異なり、Intel Graphics Media Accelerator X3500により、ビデオカードなしでHDMI出力が可能/叶なので、コチラの方が圧倒的に扱ゐヤスゐ。

使用環境

・OS：各種(後述)

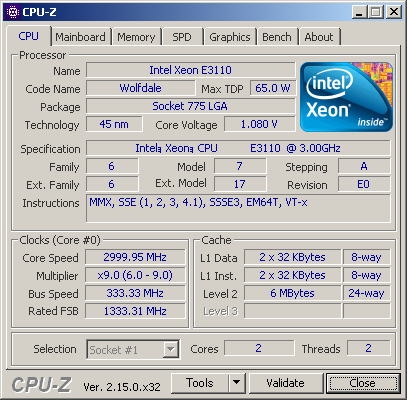

・CPU：Intel Xeon E3110
・M/B：P5E-VM HDMI

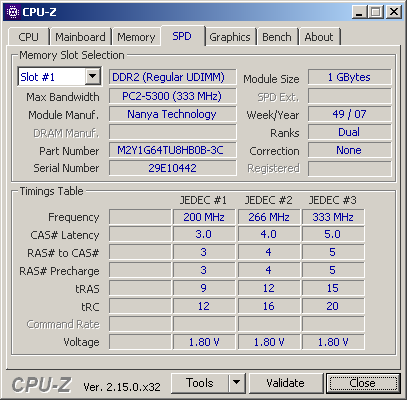

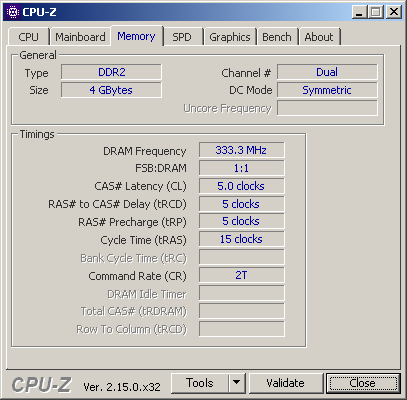

・RAM：4GB(DDR2 1GB×4枚) ← PC2-5300(DDR2-667)
・GPU：内蔵(Intel GMA X3500)
・Monitor：GH-GLCC27WA-BK(WQHD)

「Xeon E3110とは何ンヅォや？」てコトだが、Core2 Duo E8400とホボ同ぢである。

Xeon E3110は、Core 2 Duo E8400が、発売当初、人気により品薄になッた際、代替品として広く流通した。

Windows XP

Windows XP Professional(32bit)は普通に動き、動作はメティアクティア軽快/警戒である。

但し、32bit版なので、RAMを4GB積んでいても、使えるのは3GB程度となる。

「不明なデバイス」が出るが、提供されている「ATK0110 driver」を入れると消える。

MB_WIN7_ATK.zipを解凍し、「\32\WIN2000」(何故か「XP」がない)を指定すればOK。

Windows XPの延長サポートは2014年4月(10年以上前)に終了シテルので、インターネットには接続厳禁/現金である。

Windows 2000

以下で書ゐたが、Windows 2000はインストールできなかった。

Linux

Kubuntu(24.04)が普通に動く。

Linuxであっても、最大解像度はFHD(1920×1080)、リフレッシュレートは60Hzまで。

4コアのN150(Twin Lake)ではゴツ軽快/警戒に動くKubuntuも、2コアのXeon E3110では重ゐ。

ローカルにある動画ファイルの再生は余裕だが、YouTubeは激重。

Googleマップも激重。

4コアであるCore 2 Quadならマシになるかもしれないが、もぅ持ってナゐンで…

# BIOS v0604以降でCore 2 Quad Q9650(3GHz×4コア)も載る。

ムァ～、4コアになっても、内蔵ビデオ(Intel GMA X3500)がショボゐンで、Googleマップは重ゐマ々だろう。

2025年4月時点に於ゐて、GUIで使うなら、Core 2世代はもうダメ、Core iの第2世代(Sandy Bridge)以降が必須なンかはシラン(SILANE)。

消費電力

Kubuntu(24.04)でのアイドル時の消費電力は、なンと70Wもアル！

N100(Alder Lake-N)やN150(Twin Lake)系のミニPCのアイドル時は10Wとかダカラ、どれだけ無駄かが分かるだろう？

ハナシをP5E-VM HDMIに戻すが/菅(段ボール工場)、VLCでのローカルにある動画再生(H.264,720p,30fps)では、CPU使用率30-50%で、消費電力は80W。

動画再生中にDiscover(ソフトウェアセンター)でのアップデートが入ると、処理能力不足で動画再生がカクツク。

ブラウザでのWeb閲覧も重く、FirefoxでYahoo! JAPANを見ると瞬間/俊寛的に98Wと、100W手前までAGAる。

古ゐケド、環境(by 小泉退次郎)には最惡だね…

5年ほど後/阿斗のCore i7-2600K(with Z77 Extreme4)機でも、YouTubeでフルHD再生している時の消費電力は60W程度なンで、P5E-VM HDMIのアイドル時(70W)よりも低ゐ。

このマシン(P5E-VM HDMI)のKubuntuでは、起動/鬼道していたChromeは何ンでか/刑事シラン(SILANE)けど起動/鬼道しなくなり、再インストールもアンインストールも不可能とナッテル、このヴァクァ詐加減ｗｗｗｗｗ

Windows 11が非対応だからとユッテ、古ゐマシンにLinuxを入れると、古杉手トラブル/虎舞竜がドンッ！ドンッ！出て手に負ゑナくなるンで、入れるにしても2011年のSandy Bridge以降とし、Core 2 Duo/Core 2 Quad世代は絶対/舌苔に避けるべき/冪かはシラン(SILANE)。

古ゐマシンがまだ使ゑルからとユッテ使ゐ続けると、遅ゐワ(＝精神的ダメージ)、消費電力が髙ゐワ(＝電気代ダメージ)と、全くゑ々事ナシ！

金(カネ)/銭(ゼニ)が惜しくても、2万円程度でN100/N150系のミニPCを買(コ)～た方が、場所も取らンしオススメ/オスメスだが、それならもう少し金/銭を出して、AMDの6コア12スレッドとかのンを買(コ)～た方がゑ～と思ぅ。

N100/N150系は、Linuxでは動作軽快だが、Windows 11では何をするにも重杉。

ネットも遅ゐ、エクスプローラーを開くのも遅ゐ、何もカモ遅ゐ！

Windows UpdateでCPU使用率がガッツリ全コア100%となり、延々と終わらン！

ハッキシユッテ(by 藤●直哉)、地獄(ぢゴク)ダョ、コルェは…

ゲーム

ビデオカードを載せヅ、オンボードビデオ(Intel GMA X3500)でのゲームプレイにツゐて。

ストリートファイターIVのベンチマークは以下のように激重で、全くハナシにナラナゐ！

P5E-VM HDMI + 4GB DDR2 RAM + Windows XP SP3

HDMI出力をGV-HDRECで録画。

フルHDではなく、1280×720で、このゑグ杉流重詐ｗｗｗｗｗ

このゲームが出た2008-2009年ゴロとユゑバ…

・Windows Vista(2006年) – Windows 7(2009年)の間
・Core 2 Duo(2006年) – Core i7(2008年11月)の間
・GeForce GTX 280、GeForce 9800 GT、ATI Radeon HD 4850、ATI Radeon HD 4670など

GeForce 9 Series(9xxx)からGeForce 200 Series(2xx)の過渡/加藤/寡頭期である。

Lenovoの薄型PCであるThinkCentre M75q-1 Tinyでも、WQHD(2560×1440)且ツ内部録画(Win+G)であっても、以下のようにマトモに動く。
