ハードディスクメンテナンス ブログ

投稿記事数捌阡貳陌以上!PC,旧ゲーム,カメラ,動画などを、アヤしゐ專門妖語を使ッて解説スル!

ワンセグチューナー(DS-DT305)を入手 – SDR(ソフトウェアラジオ) – RTL2832U

      2016年02月17日

>>高還元のクレジットカード比較 期間限定のキャッシュバックなど!<<


USB接続のワンセグチューナー(DS-DT305)を入手。

ワンセグチューナー(DS-DT305)ワンセグチューナー(DS-DT305)

といっても、テレビを見るのではない。

特殊なドライバを導入し、SDR#(SDRSharp)とかで、ラジオを聴くのだ。

# 今はhttp://airspy.com/になっている。

ソフトウェアラジオ(Software Defined Radio)というヤツね。

SDR#(SDRSharp)SDR#(SDRSharp)

SDR用途とするには、RTL2832U(NICでおなじみのカニさんところのチップ)が載ったチューナーでなければならない。

安価にイクなら、ゾックスのDS-DT305

購入時は750円だったwwwwwwwwww

改造して云々するなら、DVB-T+DAB+FM RTL2832U+R820Tかな?

DVB-T+DAB+FM USB チューナー  RTL2832U+R820T
B・S・T・R
売り上げランキング: 5,071

パソコンにワンセグチューナーを接続し、特殊なドライバーを導入し、SDR#を立ち上げるだけ。

チューナーのファームウェアを書き換えたり、部品をハンダ付けしたりする必要はない。

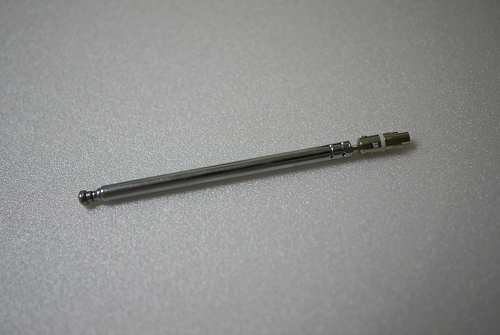

DS-DT305に付属するロッドアンテナは役に立たない(こんな小棒、役に立つはずがない)ので、別途アンテナを入手する必要がある。

付属のロッドアンテナ付属のロッドアンテナ

外部アンテナとの接続には、変換アダプターが必要。

チューナー側はMCX-J(メス)なので、MCX-P(オス)-SMA or BNCに変換する必要がある。

MCX-J(メス)MCX-J(メス)

アンテナは、F型に変換するケーブルが同梱されているので、FMラジオ程度ならそれを利用すればよい。

F型変換ケーブルF型変換ケーブル

部屋の隅にあるでしょ、F型のアンテナ端子が。

Fオス-Fオスの同軸ケーブルでつなぐとヨロシイ。

外部アンテナを接続するには、上述のように、アンテナに合わせるためのアダプターが必要。

というか、外部アンテナを用意しないとまともに受信できない。

電波を捉えるのは、チューナーではなく、アンテナだからね。

カメラの質が高くても、レンズが腐っているとダメなのと同じだ。

アンテナ端子には、MCX、SMA、BNC、Fなどがあり、各々にオス(P)とメス(J)があるので注意ね。

オスメスと呼ぶと●●●●なんで、最近はPとかJとか呼ぶの?????

適したアンテナとして、ハムバンド(144/430MHz帯)のモノが安く売られている。

エアーバンド(航空無線)を聴くのが目的なら、周波数帯が近いハムバンド用でも役に立つ。


Nagoyaは、日本のコピー品を作ってる台湾の会社。

関連:UT-108UV(NAGOYA,144/430MHz,SMAアンテナ) レビュー 台湾なのに名古屋wwwww

台湾なのに名古屋wwwwwwwwww

謎でありながらいかにもソレラシイwwwwwwwwww

東洋的音声放送受信機の中田激怒wwwwwwwwww

上記のUT-106UVのケーブル先端は、SMAのメス(J)なので注意ね。

多くの場合、アンテナ側の先はオス(P)であるから、SMA変換アダプタ(オス←→オス)が必要になる可能性が高い(その点に関して詳しく)。

で、Nagoyaを含め、実際に買って使ってみたレビューは、以下。

関連:MR73S(DIAMOND,144/430MHz,SMA)とUT-108UV(NAGOYA,144/430MHz,SMA)の比較レビュー

関連:MR73S(DIAMOND,144/430MHz,SMAアンテナ)でエアーバンドを聴いてみる レビュー

関連:SRH1230(DIAMOND,120/300MHz,SMA)エアーバンド用アンテナのレビュー

そして、放熱対策もしておこう。

チューナー上にあるチップ(RTL2832U)は、発熱するのだ。

熱を逃がさないと、受信感度がどんどん落ちてしまう。

関連:DS-DT305(RTL2832U)の発熱により感度が下がる問題 – 放熱対策が必要?

関連:DS-DT305(RTL2832U)のヒートシンクによる放熱対策(効果アリ)

本格的に受信するなら、ワンセグチューナーなどではなく、IC-R6(アイコム)など、専用の受信機を用意すべき。

アイコム 広帯域ハンディレシーバー IC-R6

受信機能のみで送信はできないので、免許は不要(誰でも使える)。

高機能なラジオといった感じか。

単三電池×2本で動き、アルカリ電池なら約19時間も受信可能。

写真では大きく見えるかもしれないが、非常に小型。

空港の近くに持って出て受信すれば、多くの航空無線が聴けるだろう。

PC+ワンセグチューナーでは大きくなるし、ノートパソコンであっても19時間は持たないよね。

アイコム 広帯域ハンディレシーバー IC-R6
アイコム (2010-01-30)
売り上げランキング: 3,756

IC-R6(アイコム)のアンテナ端子はSMAのメス(J)なので、アンテナ側がSMAのオス(P)ならそのまま挿せ、無駄にならない。

スポンサーリンク

出先では小型アンテナ、家ではMR73S(DIAMOND)などの固定アンテナで使うとよいだろう。


DVB-T+DAB+FM USB チューナー  RTL2832U+R820T
B・S・T・R
売り上げランキング: 5,071




DVB-T+DAB+FM RTL2832U+R820Tの水晶振動子を換装し、周波数のずれ変動を改善した改造品も売ってるみたいね。

水晶振動子を入手し換装する手間を考えると、コチラの方がオトク?

さらに、


RTL-SDR対応HF UP CONVERTER (HFコンバーター)SC-HFCONV-100
SHAFT CORPORATION
売り上げランキング: 8,987

既に受信機を持っていて、そのアンテナが古い(BNC型)なら、先がBNCになっているアンテナが使える。

変換コネクタ(アダプター)の類を使うと受けた電波を減衰させることになるので、使わないで済むならそれに越したことはない。

てか甘損、チューナー、アンテナ、変換コネクタ、受信機、何でも揃うねwwwwwwwwww
