(2026年4月)
Core i7-2600Kを載せたZ77 Extreme6(＝Intel HD Graphics 3000)の最大解像度は、
公式ページには、
・HDMI：1920×1200 @ 60Hz
・DisplayPort：2560×1600 @ 60Hz
・DVI：1920×1200 @ 60Hz
・D-Sub：2048×1536 @ 75Hz
とある。
以下で書いているが、HDMIの実際はもう少し上、QWXGA(2048×1152)までと思われる。
関連：Core i7-2600K(Intel HD Graphics 3000)の最大解像度
このマシンに、WQHD(2560×1440)モニターであるGH-GLCC27WA-BK/GH-ELCG27WA-BKをDisplayPortで接続すると、WQHD @ 60Hzで表示できる。

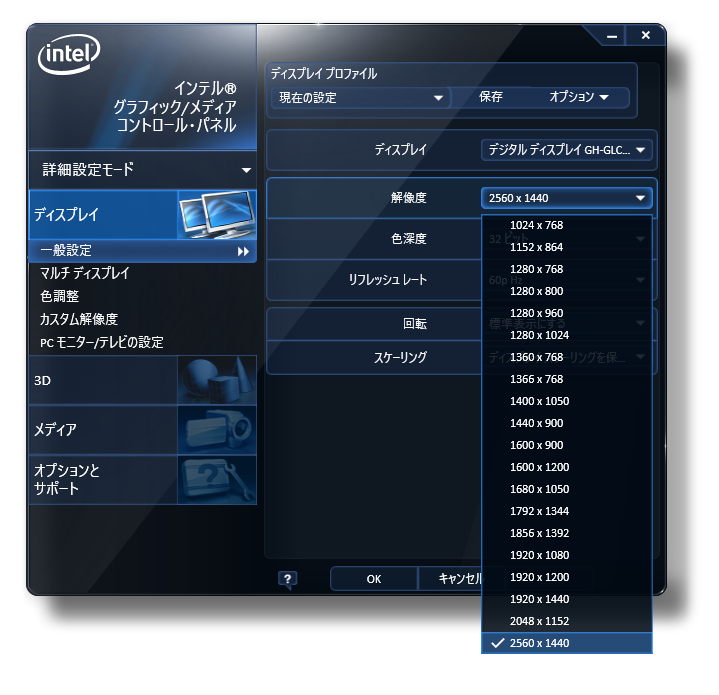

↑DisplayPort接続時
WQHDモニターにWQHDで出そうとすると、HDMIではダメで、DisplayPortを使用する必要があるッてコトね。
兄弟機であるZ77 Extreme4は、DisplayPort出力がないので、内蔵ビデオでWQHDを出したいなら、Z77 Extreme6が必要になる。
関連：[ASRock] Z77 Extreme4とZ77 Extreme6の比較 [換装]
DisplayPort→HDMI変換ケーブル

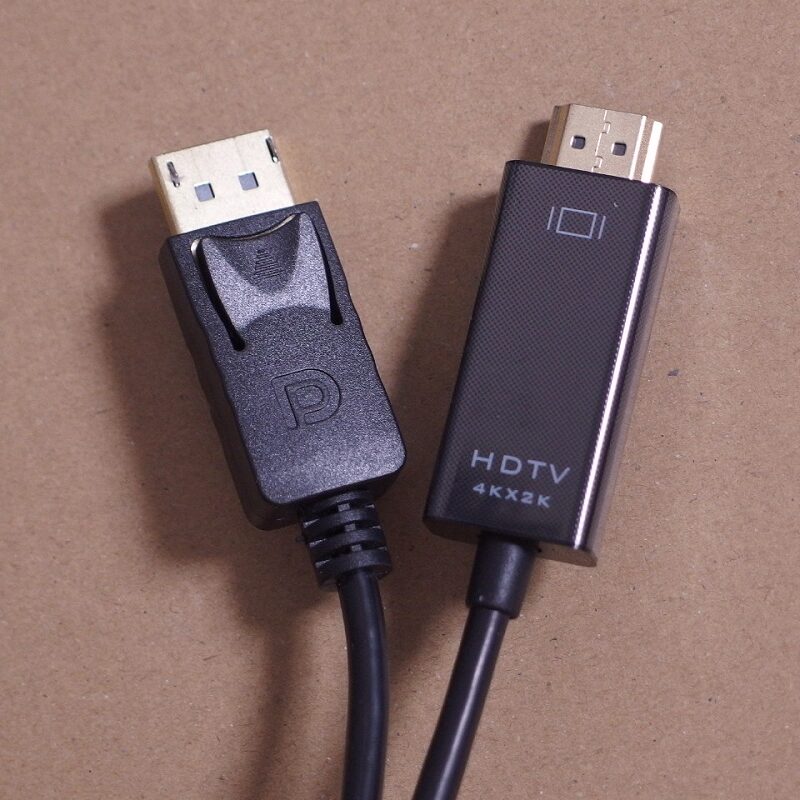

で、以下のような、DisplayPortをHDMIに変換するケーブルがある。
本体側のDisplayPort出力をモニター側のHDMIに入力するモノだが、逆方向は不可能。
で、本ケーブルは4Kにも対応しており、他機(GMKtec NucBox K8)でWQHD 60Hz 及び 4K 30Hz出力(60Hzは不可)を確認したのだが、

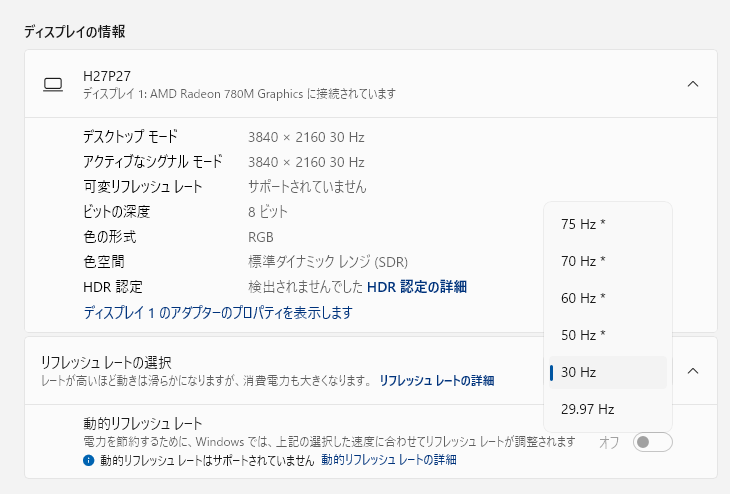

↑4Kだと30Hzマデ

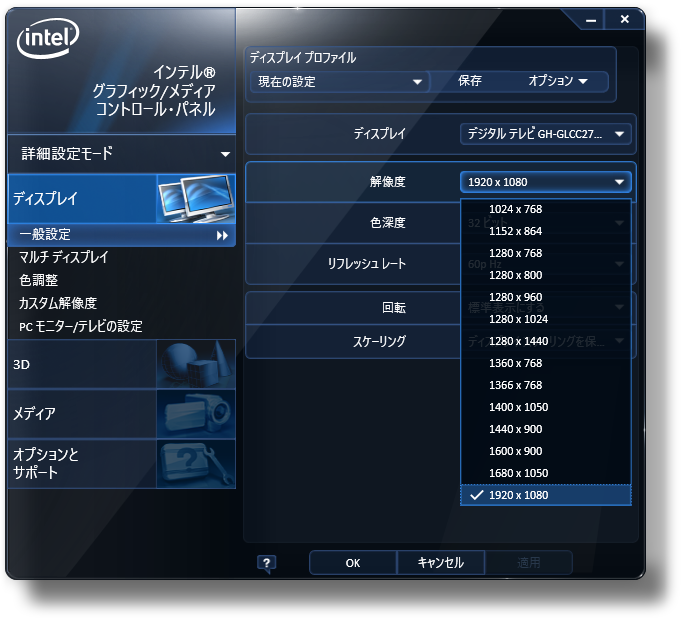

このケーブルを使用して、上述のZ77 Extreme6のDisplayPortから出すと、HDMIはフルHDまでしか出ない罠。
なンで？
DisplayPortではWQHD出てたヤン！
・本体：DisplayPortではWQHD出てた。
・ケーブル：他機でWQHD及び4K出力確認。
以上のコトから、この変換ケーブルを使えば、WQHDで出せると思ッたンだが…
30Hzは明らかに/晃蟹カクカクなので、4Kでの使用は無理だが、WQHDなら60Hz出せるので、このケーブルが使えるとフンダンだが！
GH-GLCC27WA-BK/GH-ELCG27WA-BKのDisplayPortは1入力しかなく、ソレはゲーム用マシン(Minisforum BD795M + GeForce GTX 1660 Ti AERO ITX)で使いたいのだ。
このモニターのHDMIは144Hzまで、DisplayPortは165Hzまでだからね。
ムァ～、無理ッてコトなンで、
・DisplayPort：Z77 Extreme6
・HDMI：ゲーム用マシン
でシノグ事にする！
以下、続き/都築！
追記：DisplayPort→HDMI変換コネクタをZ77 Extreme6で使用した結果
ッてゆぅか/優香、ンな14年も前の(2012年4月発売のM/B)遺物のよぅなン、ゐツまで使ぅ氣邪！ドァヴォ！！
アクティブとパッシブ

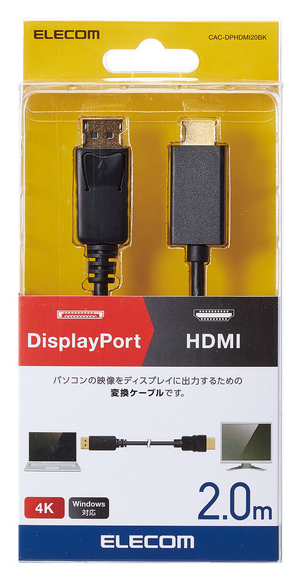

エレコムのCAC-DPHDMI20BKのような、明確に4K 60Hzを謳ってるヤツじゃナゐとダメ？
この手の変換ケーブルについて調べると、アクティブタイプ(IC搭載)とパッシブタイプがあり、前者は4K 60Hzに対応するが、後者は4K 30Hzまで？
パッシブ：アイネックス AMC-DPHD-V
アクティブやパッシブは商品説明に書いてないコトが大半だが、千円以下のモノは、パッシブタイプであり、4K 30Hzまでだろうね…
パッシブ：Amazonベーシック DisplayPort to HDMI 変換ケーブル 4K@30Hz 1.8m
アクティブ：UGREEN DisplayPort to HDMI 変換アダプタ 4K@60Hz
アクティブ：UGREEN DisplayPort to HDMI 変換アダプタ 8K@60Hz
加ゑて、ケーブルではなくアダプタのモノは、使用するHDMIケーブルの質にも留意する必要がアル。
ケーブル区分
・HDMI 2.2：2025年1月6日発表
・HDMI 2.1：ウルトラハイスピード(Ultra High Speed)
・HDMI 2.0/2.0a/2.0b：プレミアムハイスピード(Premium High Speed)
・HDMI 1.3-1.4：ハイスピード(High Speed)
・HDMI 1.2以前：スタンダード(Standard)
伝送速度(帯域幅)
・ウルトラハイスピード：48Gbps
・プレミアムハイスピード：18Gbps
・ハイスピード：10.2Gbps
・スタンダード：4.95Gbps
機能
・ウルトラハイスピード：4K 120Hz、8K 60Hzに対応
・プレミアムハイスピード：4K 60Hzに対応、HDRに対応
・ハイスピード：4K 30Hzに対応
・スタンダード：FHD 60Hzに対応
これから分かるように、4K 60Hzを出すには、プレミアムハイスピード以上のHDMIケーブルが必要になる。
何デカ/刑事シラン(SILANE)けど、HDMIケーブルにバージョンを記すのは許可されていないようなので、手元にあるケーブルの区分が何ンなのか、見た目では分からない、このヴァクァ詐加減ｗｗｗｗｗ
# ケーブルに「HIGH SPEED」等の記載がある場合もあるが、何もないモノも多数。
# 今回使用した変換ケーブルにも、何の表記もない。
昔買ッた液晶モニターやゲーム機に付属シテタとか、100円ショップで買ったとか、AliExpress(支那サイト)で激安で買ったとかで、ハイスピードやスタンダードといった帯域の狭いケーブルが、普通にゴロゴロしてる可能性がある。
ケーブルの区分は、チップ等で判別されているワケではないので、区分が低くても、銅線の質が高ければ、上位の区分でも使えてしまう場合があるとゆぅ、このゐ々加減詐！
トニカク、4K 60Hzを出すには、プレミアムハイスピード以上のHDMIケーブルが必要だ。
