シールド対策されたモジュラーケーブル(電話線)

(2024年5月)

集合住宅で各戸に引かれているのが電話線や同軸(アンテナ)線しかない場合、以下の方法でインターネット回線を引くことになる。

・電話線：VDSL(Very high-speed Digital Subscriber Line)
・同軸線：HFC(Hybrid Fiber-Coaxial) ← ケーブルTV会社のインターネット等

同軸線を使ったものはFTTN(Fiber To The Node)ともいわれる。

これらは、建物の主配線盤までは高速で来ていても、電話線や同軸線がボトルネックとなり、速度が落ちてしまう。

特にVDSLの場合、電話線はシールドされていないため、最大100Mbps(＝12.5MB/s)であることも多い。

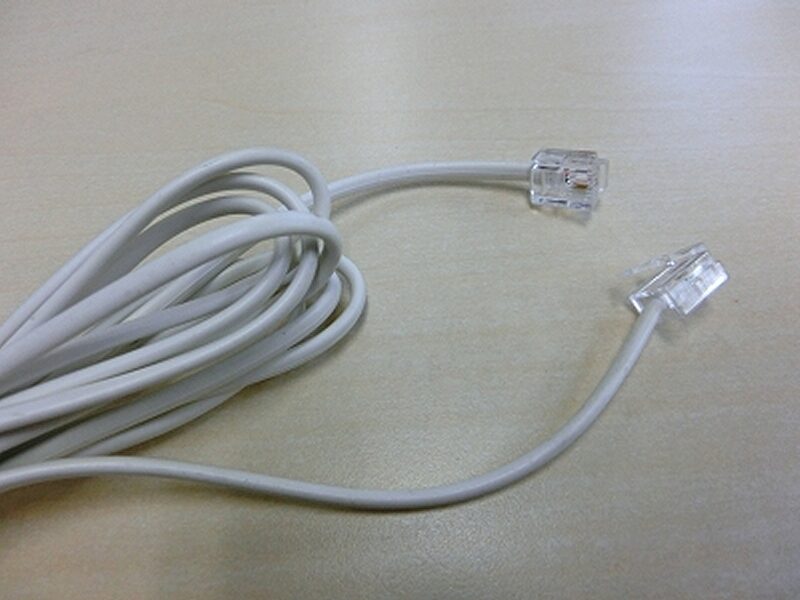

↑黒い線が電話線(モジュラーケーブル)

VDSLモデムには、モジュラー端子(RJ11)とLAN端子(RJ45)があり、壁から出ている電話線をモジュラー端子に接続し、LAN端子とルーターをLANケーブルで接続する。

電話線とLANケーブルの2本のケーブルを使うのだが、LANケーブルに比べ、電話線はノイズに極端に弱いので注意が必要である。

電話線は本来、固定電話やFAX用途で使われたものであり、高速通信で使おうとすると、ノイズの影響が無視できなくなる。

よって、電話線は極力短くする必要があるが、壁の中にあるものはどうしようもないので、壁から部屋に出る部分を、極力短くすることが重要。

しかし、壁から出る電話線は床に近く、物陰になっていたり、ホコリがたまるなどの理由で、VDSLモデムを壁から離れた場所に置きたいこともあるだろう。

また、壁から出る電話線付近には、他機の電源ケーブルやACアダプターが存在しがちであり、それらはノイズの発生源となる。

その場合は、普通の電話線ではなく、シールド対策された電話線を使うことで、ノイズの混入を避けることができる。

具体的な対策には、

・アルミ網によるシールド
・ツイスト(撚り)
・フェライトコア

が挙げられる。

アルミ網によるシールドは、施されていることが見た目で分かるように、被覆が透明であることが多い。

1インチのハイピッチツイストと新開発のスパイラルシールドにより、より確かなノイズシールド効果を実現。

フェライトコア付き(両端)

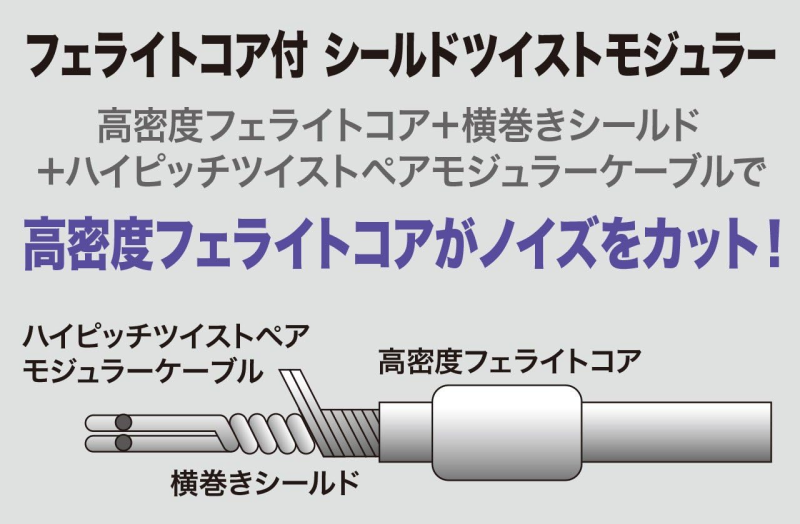

高密度フェライトコア＋横巻シールド＋ハイピッチツイストペアケーブルでノイズをカット。

フェライトコア付き(片端のみ)

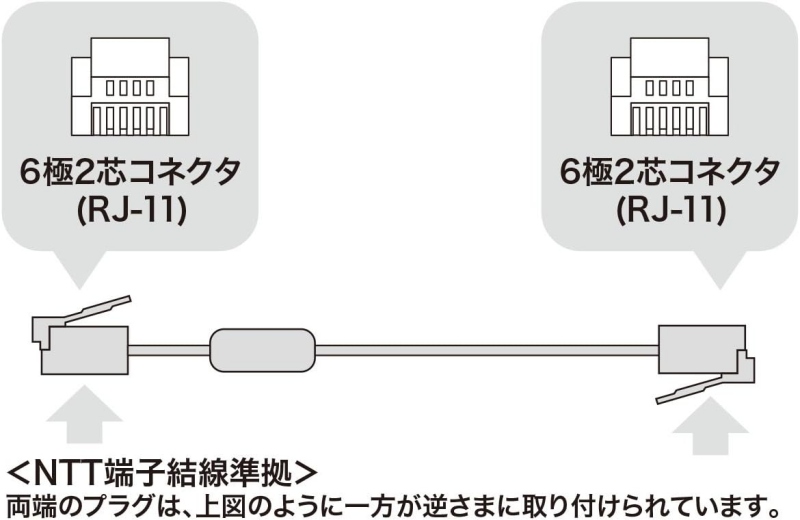

NTT端子結線準拠：両端のプラグは、下図のように一方が逆さまに取り付けられている。

RJ-11をRJ-45に変換する部品(LD-RJ4511THEN)を使い、ノイズに弱い電話線を、ノイズに強いLANケーブルで代用するという手もあるが、両端に接点が増えてしまう。

余っているLANケーブルがあるなら、この方法でも良いだろうが、そうでないなら、シールド対策された電話線を購入した方がカンタンである。
