[2R2] 謎の電子パーツ [インダクタ]

更新日:

(2020年12月)

是(コルェ)は、何?

2R2

表記:2R2

機器:オーディオ機器

位置:ヘッドホン端子の直前

サイズ(実測)

長辺:3.0mm
短辺:2.4mm

2.2Ωの抵抗のように見えるが、外して裏をヨ~ク/羊狗見ると、細い電線が両端に出てるので、抵抗ではなく、インダクタ?

# 2.2μHの巻線チップインダクタ?

両端に足を付けて、

2R2

例の電子部品チェッカーで調べると、Resistor(抵抗)と出るね。

2R2

このチェッカーはインダクタも測れるようなのだが、値が小さすぎて抵抗と出るのか?

この謎の部品を取り外し、ジャンパーしても、音は出る。

ならこの部品は不要?と思われるが、やっぱりノイズ対策?

ジャンパーでも、ノイズが増えた感はしないけど、耳ではなく機械測定だと変化あるのかはシラン(SILANE)。

追記:インダクタ

謎の部品は、やはりインダクタ(Inductor)だと思われる。

インダクタの構造

インダクタって何?とユゥ輩は、以下を古ゐ順から読ムェ!ドァヴォ!!

関連:インダクタガイド (muRata)

TDKのインダクタを入手

2R2

一般回路用インダクタ
巻線フェライト

・メーカー:TDK
・品番:NLV32T-2R2J-PF、NLV32T-2R2J-EF
・L:2.2μH
・許容差:±5%
・Q(min):30
・L、Q測定周波数:7.96MHz
・自己共振周波数(min):75MHz
・直流抵抗(max):1オーム
・定格電流(max):320mA

2R2

大きさ(mm):3.2(横)×2.5(縦)×2.2(高さ)

以下も、大きさ含め、ほぼ同じと思われる。

・メーカー:KOA
・品番:LFC32 TTE 2R2J、KL32 TTE 2R2J
・L:2.2μH
・許容差:±5%
・Q(min):30
・L、Q測定周波数:7.96MHz
・自己共振周波数(min):75MHz
・直流抵抗(max):1オーム
・定格電流(max):320mA

2R2

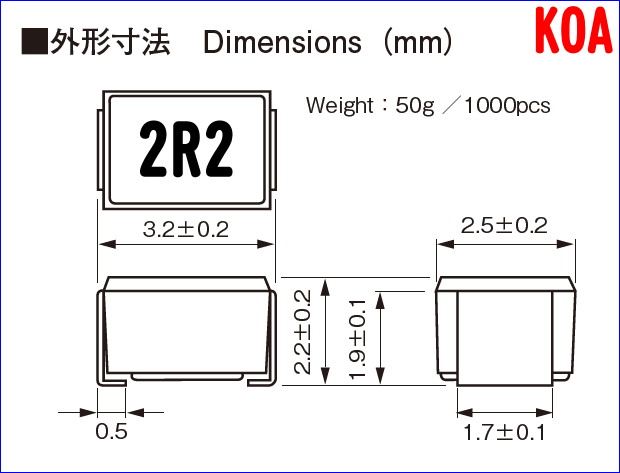

但し、外形図を見ても分かるように、TDKのンは電極が下で止まり、KOAのンは、電極がほぼ真上まで上がっている。

テコトは、側面端子面積の広ゐKOAの方が半田付けシ易ゐンかはシラン(SILANE)。

双方とも、ハンダ付けの際は手ッ取り早くヤランと、側面のモールド樹脂が熱で溶けるンで注意!

ムァ、多少溶けたとシても、単なるコイルやから無問題かはシラン(SILANE)。

謎(「旧」とする)の外観比較

2R2
↑大きさはほぼ同じ

2R2
↑旧はコイルの芯(コア)が見える

で、是、必要(ゐ)るン?
