[前期型] ファミコンのAV出力改造 [HVC-CPU-07]

更新日:

(2020年11月)

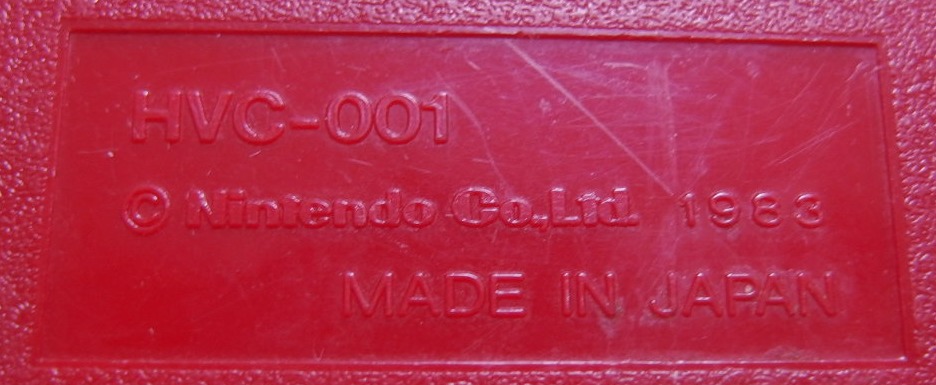

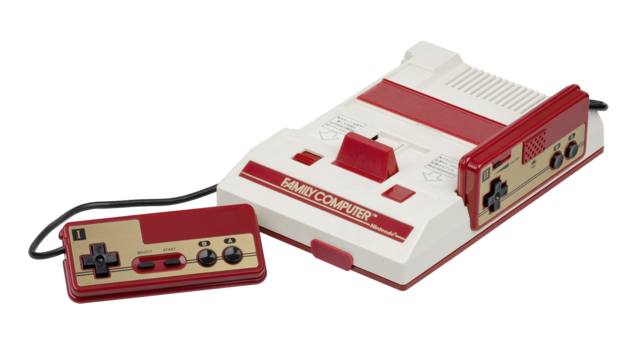

花札屋のゲーム機である、ファミリーコンピュータ(HVC-001)。

ファミコン

日本では、1983年7月15日に発売されたソレ。

ファミコン

HVC-003(RFスイッチ)でアナログTVの1chや2chに映すアレなので、2020年時点では使うのが困難。

HVC-003_RFスイッチ

てコトで、コンポジット出力できるよう、AV出力の改造をシタル!

ファミコン

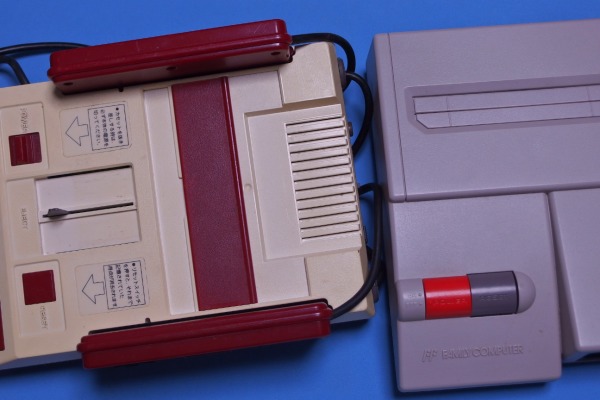

AV仕様ファミリーコンピュータ(Newファミコン,HVC-101)も持ってるンで、別にやらンでもゑ~ンだが...

対象機体

・Nintendo 1984
・前期型(HVC-CPU-07)

ファミコン

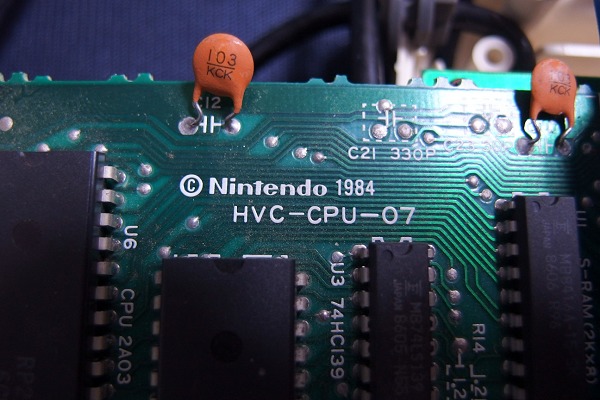

基板のバージョン(HVC-CPU-07)は、基板の表面に書ゐタ~ル。

分解方法

底面の6ツのネジを外すだけなンで略。

スーパーファミコンのソレとは異なり、特殊なドライバーは不要で、普通のソレで開く/惡。

関連:[中期型] スーパーファミコンの故障と修理 [SNS-CPU-GPM-02]

基板の裏面/表面

ファミコン
↑裏面

ファミコン
↑表面

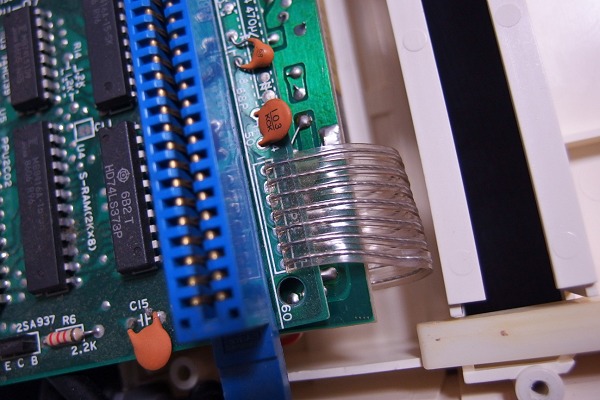

基板を裏返す場合は、フィルム状のケーブルに注意。

ファミコン

この種のアレは、クチャ々シテルと容易にキレちまうサカゐ/堺。

なお、コントローラーは、脱着が可能。

ファミコン

キタナクなッたコントローラーは、手入れするよりも交換した方がラクなンかはシラン(SILANE)。

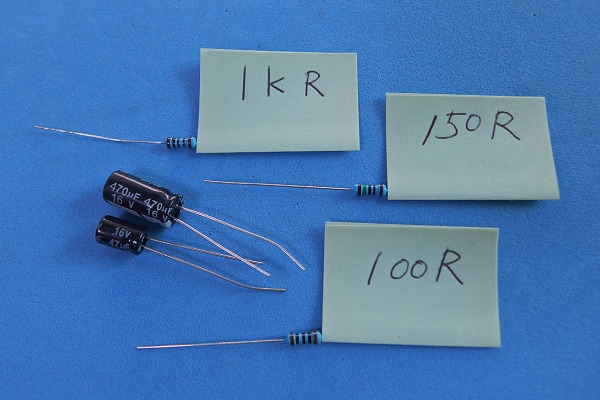

必要部品

(各壱個)

・抵抗 150Ω
・コンデンサー 470μF 16V
・抵抗 100Ω
・コンデンサー 47μF 16V
・抵抗 1kΩ
・RCAケーブル(黄白赤)

ファミコン

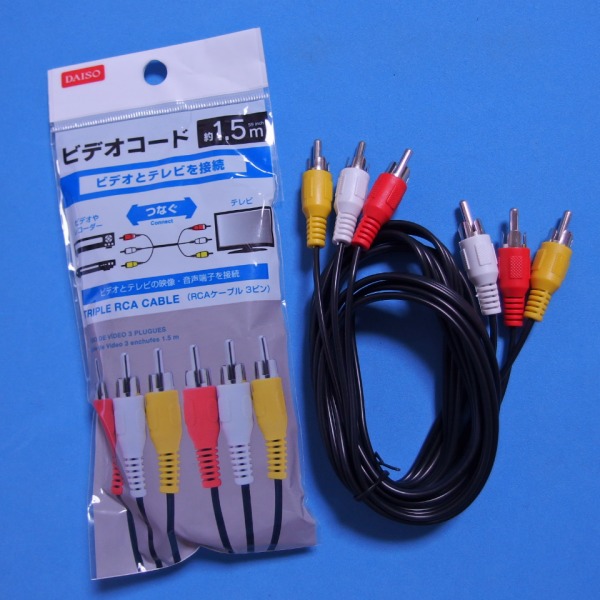

RCAケーブルは100円ショップに売ってるサカゐ/堺。

RCAケーブル(黄白赤)

抵抗勢力(by小泉売國)はAliExpressから買った大量のシナモノ(30値×20個=600本!)で、当時は送料込でタッタの225円wwww

抵抗勢力

関連:抵抗600本 (AliExpress)

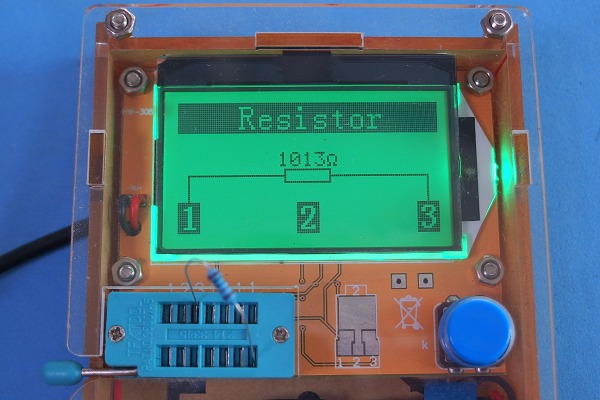

念のタメに、アレで値を測ッとく!

抵抗チェック

コレを使うと、抵抗のカラーコードを読まンで済む!

改造方法

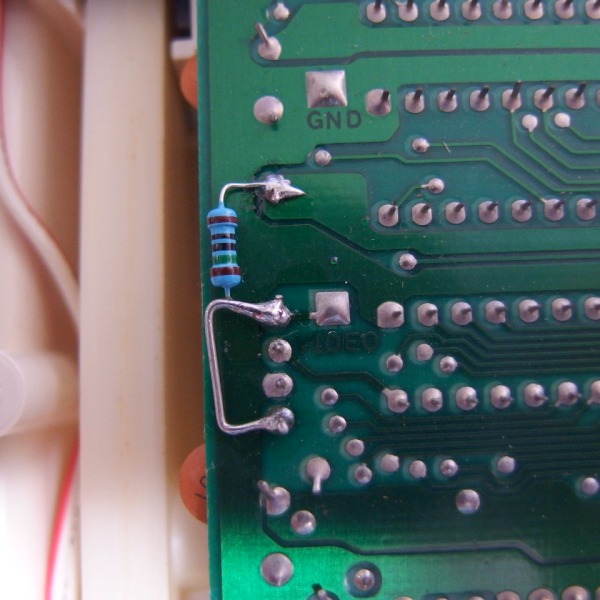

AとBを150Ωの抵抗でツナギ、BとCをジャンパする。

ファミコン

ジャンパは電線等を使ってもゐ々けど、切った抵抗の足などでもゑ々。

フォデ、映像、音声、GNDにナニしてアレする。

(映)--+(コンデンサー 470μF 16V)--(抵抗 100Ω)--黄RCA

(音)--+(コンデンサー 47μF 16V)--(抵抗 1kΩ)--白/赤RCA

(G):映像,音声のGNDへ(共通)

コンデンサーの極性は、基板側がプラス

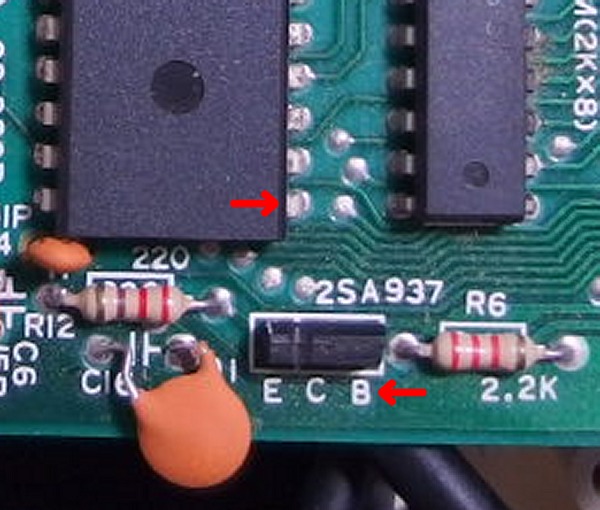

コレでコンポジット出力が可能になるけど、ソレだけでは、縦縞が出るようなンで、PPU(Picture Processing Unit,PPU2C02,RP2C02E-0)の右上のピンをカットして浮かし、付近のトランジスター(2SA937)のベース(B)と直結(ベースも浮かす)させると改善するンかはシラン(SILANE)。

ファミコン

実際の改造

縦縞対策をしない状態までススメル。

ファミコン

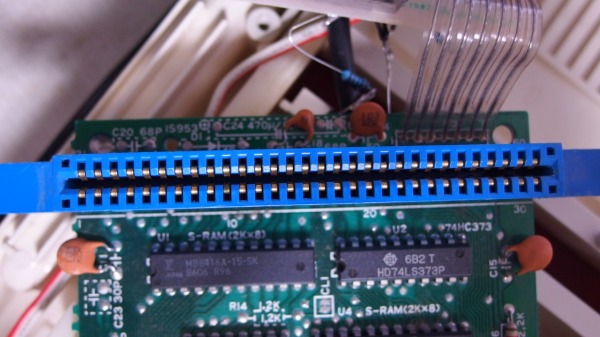

コンデンサや抵抗は、仮なンで空中配線。

ファミコン

なお、ダイソーのケーブルだと、黄RCAの信号は、青線だった。

フォデ、仮組みして、ファミスタを起動させると...

ファミコン

↓ ↓何是?↓ ↓

音は正常/成城だけど、絵(ゑ)が変(へ)ン。

他のカセットでも同様だッたンで、カセット挿入口の接触不良なンかはシラン(SILANE)。

ファミコン

# 今回の本体は、RFスイッチで正常に動くコトが確認できてナゐ。

ムァ~、AV仕様ファミリーコンピュータ(Newファミコン,HVC-101)持ッてるから、ど~デモゑ~!!
