[中期型] スーパーファミコンの故障と修理 [SNS-CPU-GPM-02]

更新日:

(2020年11月)

先日まで問題なく稼働していたスーパーファミコンが、オカシナ事態に!

症状

以下の動画で示すが、カセットを挿して電源を入れると、短時間しか表示されヅ、ブラックアウト(=信号ナシ)する。

音(サウンド)もない。

どのカセットでも同様。

予兆

以下の 14:35 のように、バリバリ音→無音→ブラックアウトという感じがあった。

その状態でしばらく経つと、上述のように起動時でスグにダメになる(以下動画)。

分解①

底面の6つのネジを外す。

ネジ形状が特殊である。

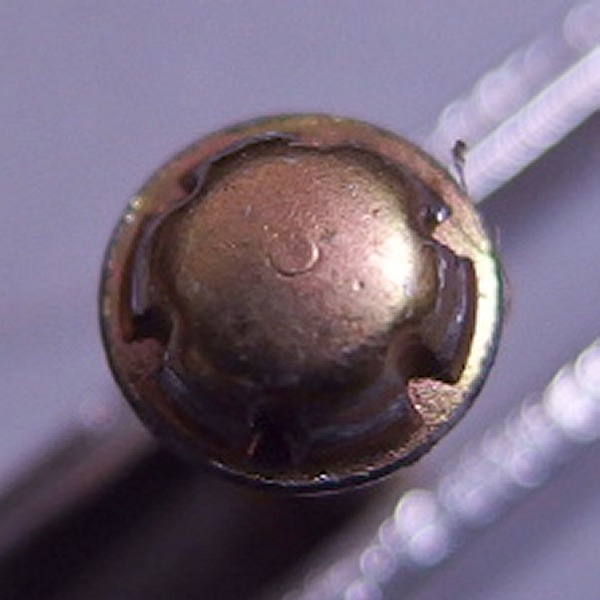

ネジ形状が特殊

なので、特殊なドライバーが必要。

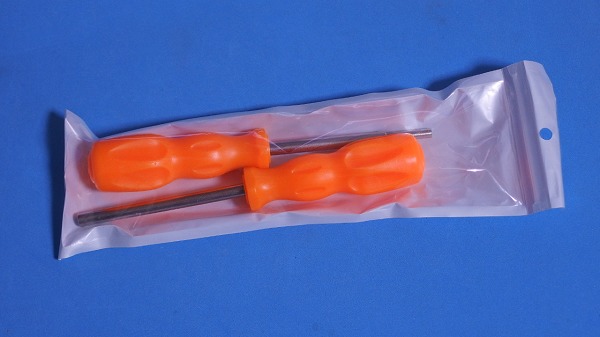

特殊なドライバー

コレ:Nintendo/任天堂/SNES/N64/NES/SEGA SFCカートリッジ/ゲーム機の分解

太ゐ方(4.5mm)はスーパーファミコン本体の分解に、細ゐ方(3.8mm)はカセットの分解(バックアップ電池の交換等)に使用する。

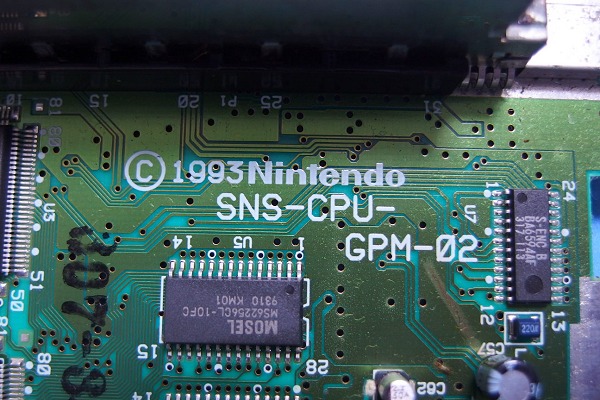

本体情報

SNS-CPU-GPM-02

・中期型
・シリアル番号:S2025XXXX
・1993 Nintendo(花札屋)
・SNS-CPU-GPM-02

初期型の修理情報は多いが、中期型は少ない。

分解②

分解方法(略)

方法を書くまでもない、至極カンタン。

シールド兼ヒートシンク横のネジを外す必要があるので、見落としに注意。

シールド兼ヒートシンク横のネジ

コンデンサーを交換

一般的なラジアルリード形と、SMD(Surface Mount Device,表面実装)形が載っている。

ラジアルリード_SMD_コンデンサー

読み方

ラジアルリード形は静電容量(F)と耐圧(V)がそのまま書いてあるが、SMD形は表記が特殊。

47_16A
↑47μF 16V

33_25A
↑33μF 25V

なンで電圧(V)を「A」と書くン邪!ドァヴォ!!

# 多分古い(=昔)ためダカラで、今はSMD形でも「V」と記す。

SMD形はハンダ困難なので、ラジアル形(安価なアルミ電解コンデンサー)で代える。

容量(μF)が同じで、耐圧が高ければ、耐圧が異なるコンデンサーでも問題ない。

例:10μF 16Vを10μF 25Vに交換する。

但し、耐圧が大きくなると、物理的なサイズがデカくなり、格納できなくなる惧(オソ)れがアル。

てか、27年の時間(トキ)を経た今、同じソレ(6.3Vとか)は入手困難。

コンデンサー一覧

コンデンサー一覧

本体奥側

① 10μF 16V(SMD)→25V
② 10μF 16V(SMD)→25V

③ 220μF 6.3V(ラジアル)→16V
④ 47μF 16V(SMD)→16V

⑤ 10μF 16V(SMD)→25V

⑥ 33μF 25V(SMD)→25V
⑦ 33μF 25V(SMD)→25V

⑧ 1000μF 25V(ラジアル)→25V

本体手前側

⑨ 2.2μF 50V(SMD)→50V
⑩ 220μF 6.3V(ラジアル)→16V

コンデンサー除去

ラジアル形はハンダごて吸取器(スッポン)で取れるだろうが、SMD形はパターン剥がれに注意!

パターンが剥がれると、非常に面倒なコトになる。

このような時に、ヒートガンがあると超ラク/凋落!

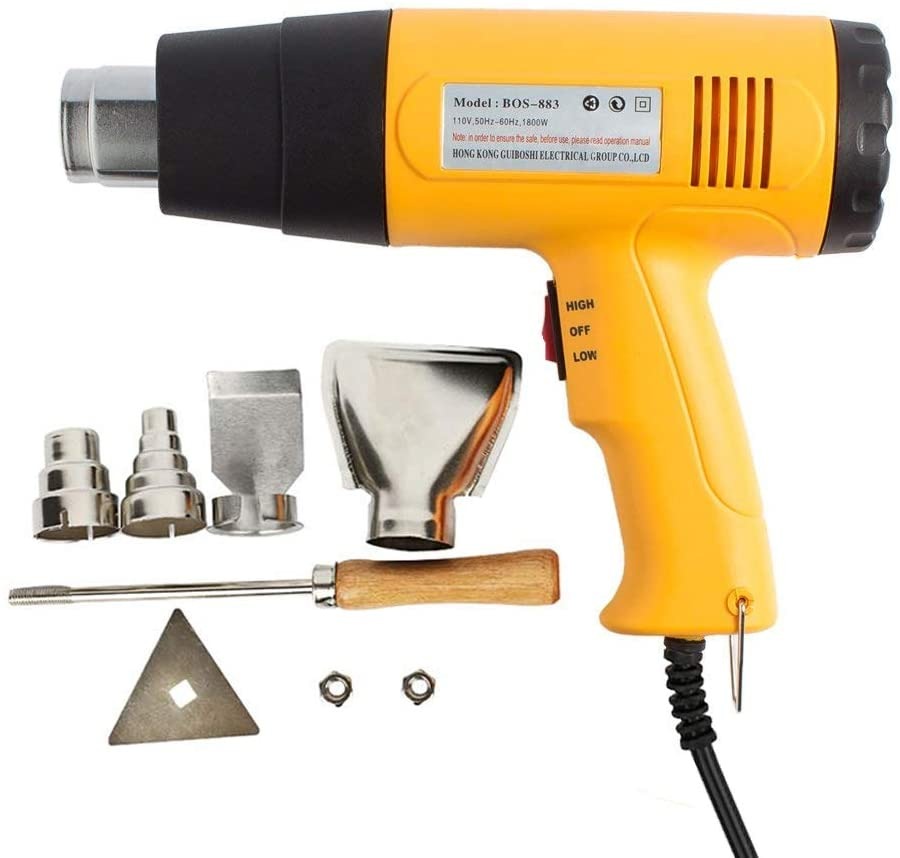

ヒートガン_B07724XLQ3

表からSMD形コンデンサーのハンダ部分に熱風を当てるとハンダが溶けるンで、ピンセットでコンデンサーを摘(ツま)ンで終わり!

ヒートガンでのコンデンサー除去
↑左下がヒートガンの口

パターンを剥がすコトなく、キレイに除去可能!

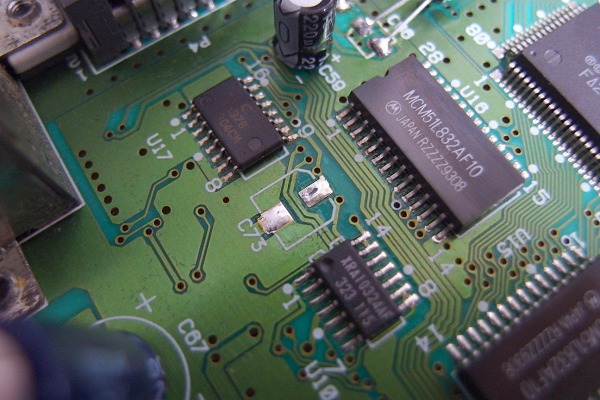

SMDコンデンサー除去後

当然、鬼乃高熱が出るンで、周囲の部品等に留意し、短時間で取り去ること。

また、鬼乃高熱ニョルィ、コンデンサーが加熱、膨張し、パチン!と飛ンでくるコトがあるンで、保護メガネ等で身体(しンタゐ)を防御/禦シテオケ!

なお、全てのヒートガンがハンダを溶かせるわけではないので注意!

温度の低いヒートガン(ラップ梱包やスマホの液晶固着剥がし等)では、ハンダは溶けない。

私の使っているBOS-883の場合は、強度を「HIGH」にすることで、本件のコンデンサー除去は可能だった。

コレ:ヒートガン(BOS-883)

間違ッても、形状が似てるからとユッテ、ドライヤーとして使わないように!(←誰もせン/賤)

心頭滅却すれヴァ、火もまた涼(スヅ)し~ンかはシラン(SILANE)。

コンデンサーの極性に注意

外す前に、写真を撮影しておくこと。

ラジアルリード形は、筒にマイナスが書いてある。

SMD形は、色付部(今回は黒)がマイナス。

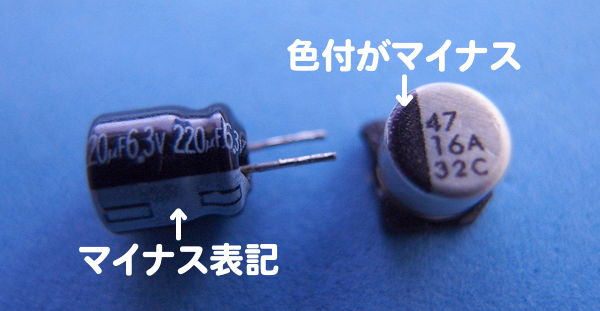

極性_コンデンサー

アルミコンデンサーの詰め合わせセットがあると多くを賄(マカナ)ゑルが、

アルミコンデンサー詰め合わせセット

その多くの場合、含まれている33μFは「16V」なので注意が必要。

33μF 16V

搭載品は「33μF 25V」なので、25V以上でなければならない。

関連:電解コンデンサー 33μF 25V 30個

関連:電解コンデンサー 33μF 50V 50個

30個も50個もゐらン!とゆぅハナシだが、ゆぅテモ壱個拾数円のシナモノだし、こンなもンは多数持っとくべき(常備)モノだし...

電子パーツ屋なら壱個単位で売ッてるが、電車代を考えると、通販で多数買(コ)~とくンがベストなンかはシラン(SILANE)。

交換後

コンデンサー交換後

ナニモ、全部交換する必要はないだろうが...

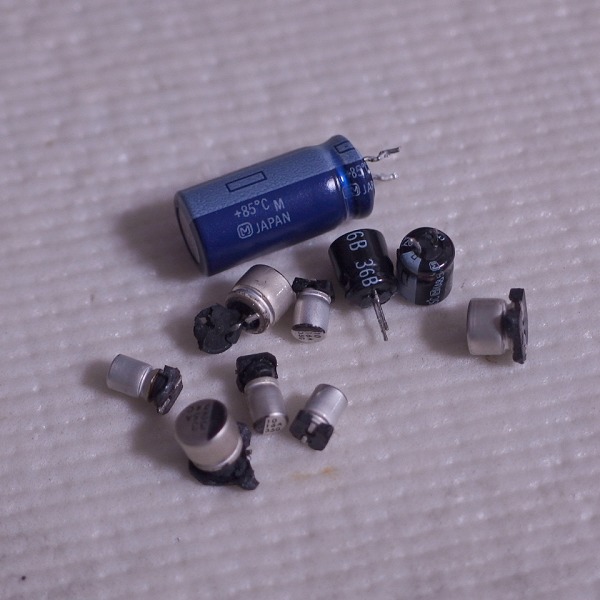

コンデンサーの残骸
↑取り外したコンデンサー

多くのスーパーファミコンで劣化の見られるSMD形だけを交換し、ラジアル形(3ツ)は残してもいいだろうが、どうせナラ全部カゑチマゑ!ッてコトで。

ソレでも、⑧(1000μF 25V)は交換する必要はないだろう。

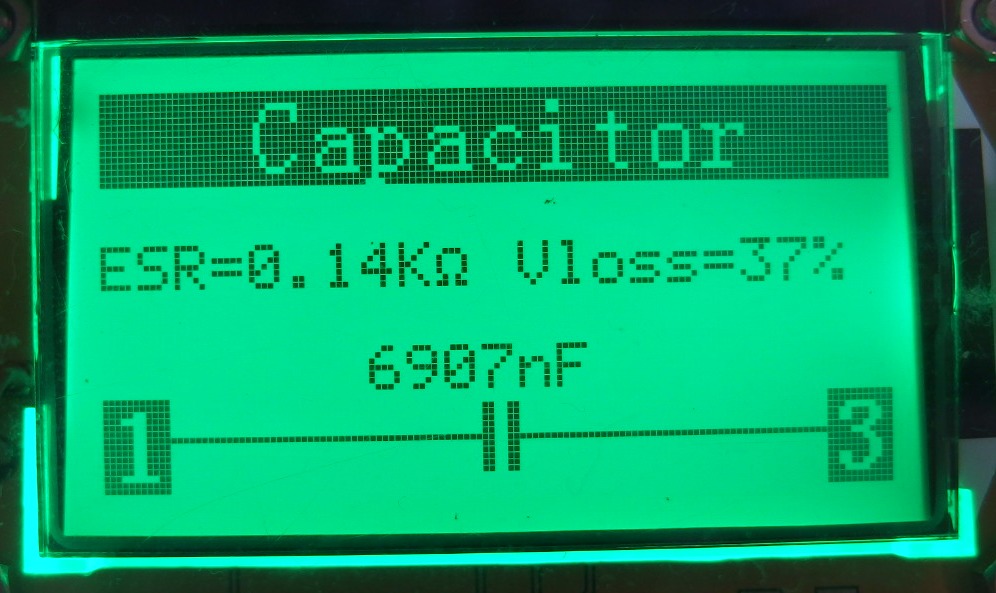

除去部品の値

③ 220μF 6.3V(ラジアル)
↑③ 220μF 6.3V(ラジアル)

⑧ 1000μF 25V(ラジアル)
↑⑧ 1000μF 25V(ラジアル)

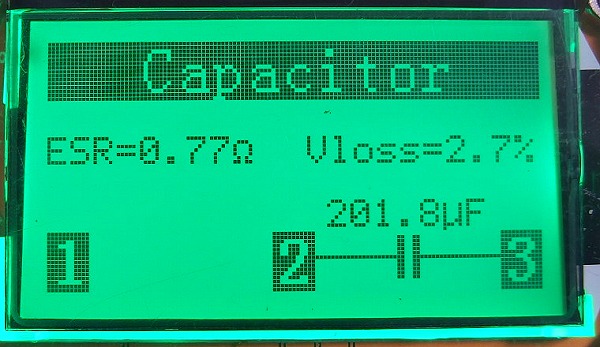

⑩ 220μF 6.3V(ラジアル)
↑⑩ 220μF 6.3V(ラジアル)

交換結果

秘密(He Mit's)!!

関連:[スーファミ] 故障予兆惨連発 [症状/修理]

関連:[前期型] ファミコンのAV出力改造 [HVC-CPU-07]
