[サイズ] KAZE FLEX 120 PWM(ケースファン)の取付けとレビュー [SCYTHE]

投稿日:

(2020年11月)

買(コ)~てたモノノ、1ヶ月以上放置状態であった、ケースファンを交換シタル!

SU1225FD12M-RHP

以前、ファンの一斉掃除をした後/后に、購入したハヅ!

ファンの一斉掃除

関連:メインマシンのファンの一斉掃除をシタル!

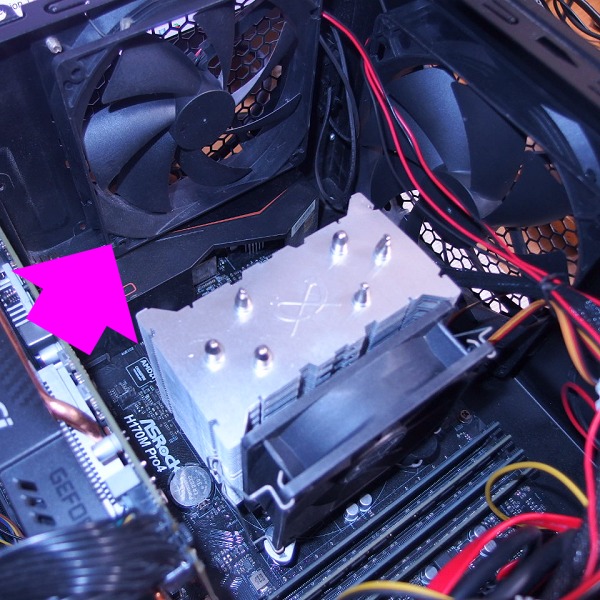

ケースの場所は、後部、CPUの後ろ側で、排熱(熱を外に出す)担当、12cmファン(ネジ穴間:10.5cm)である。

排熱ファン_後部

シナモノは、SCYTHE(サイズ)の以下のファン。

SU1225FD12M-RHP

コレ:KAZE FLEX 120 PWM (SU1225FD12M-RHP)

同社のCPUクーラー「無限五」や「虎徹Mark II」に搭載されているファンが単体でリリ-スされたモノである。

仕様上の回転数は300-1200rpmである。

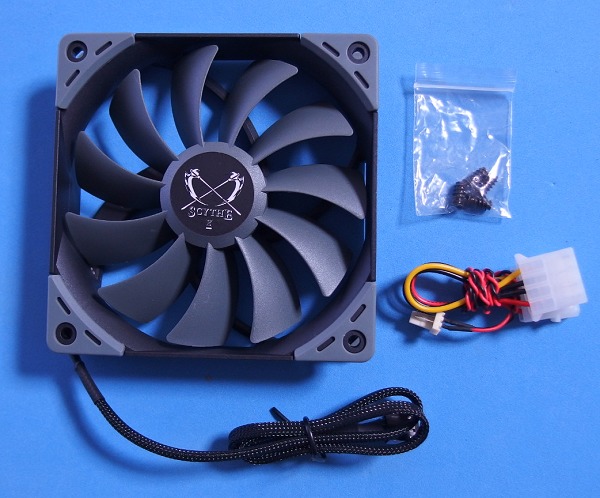

内容物は、以下。

SU1225FD12M-RHP

ネジと変換ケーブルが付くが、今回は使用しない。

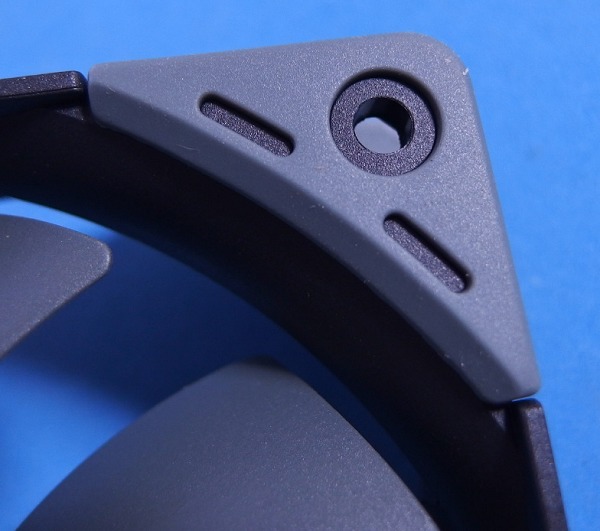

角に衝撃吸収ラバーパッドが付いてるのが特長(灰色のソレ)。

SU1225FD12M-RHP

サイズ曰く「振動吸収性やファンの安定性に優れます」トノコト。

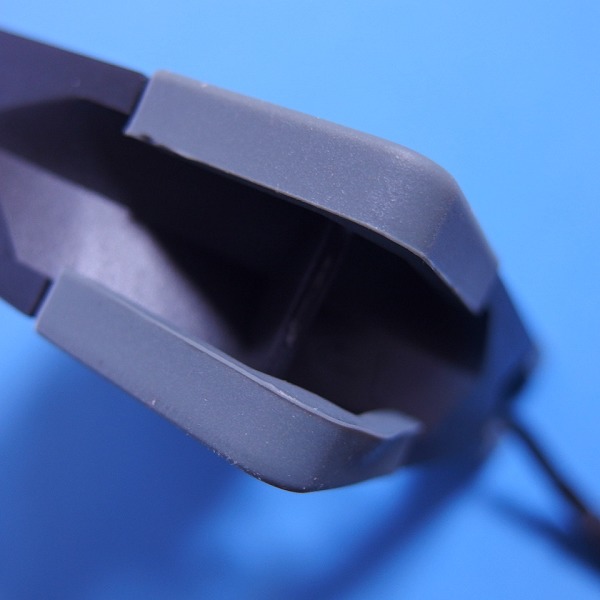

ラバーパッドは両面に付いてるから、簡易水冷のラジエーターでケースと挟む場合も有効。

SU1225FD12M-RHP

交換はカンタン。

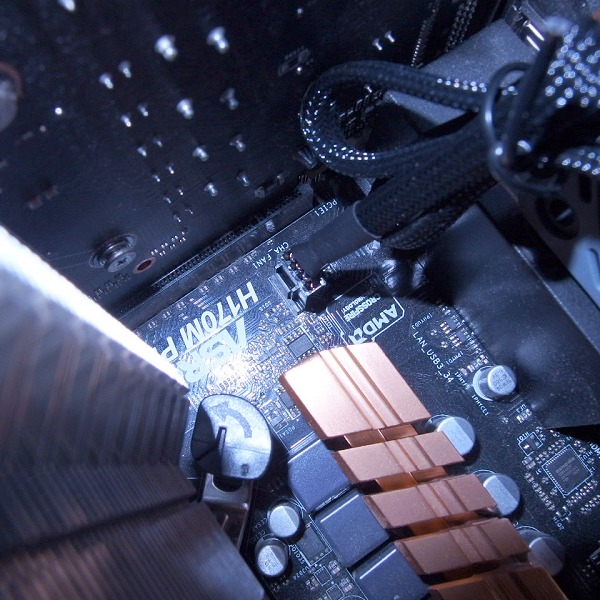

ケーブル(4ピン)を、マザーボード(H170M Pro4)上の「CHA_FAN1」に挿して完了。

下図では22番の位置。

レイアウト図_H170M Pro4

ケーブルの長さは約50cmだが、今回の用途では長すぎなので、縛(シヴァ)ったママでOK。

SU1225FD12M-RHP

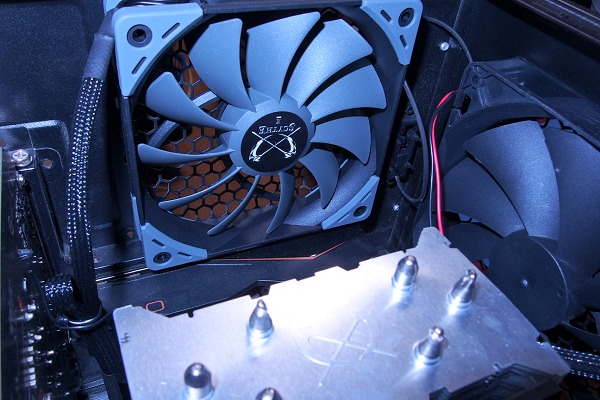

交換後の様子。

SU1225FD12M-RHP

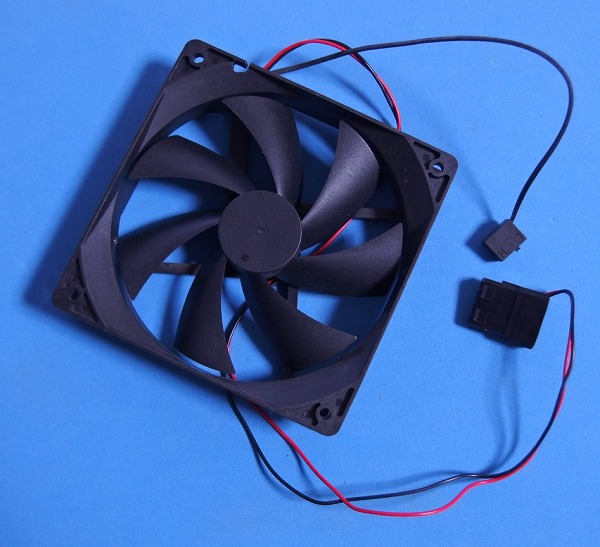

旧ケースファンは、M/Bとつながってないので回転数が取得できず、制御は手動(H/L)のみというアレであった。

旧ケースファン(12cm)

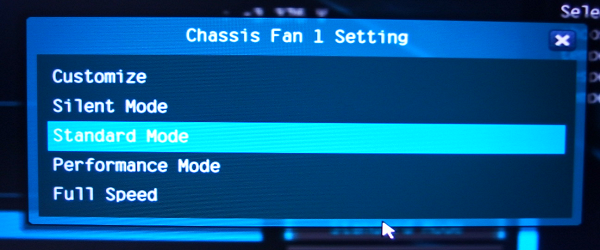

あとは、BIOS/UEFIで、回転数の制御設定を行う。

回転数の制御設定

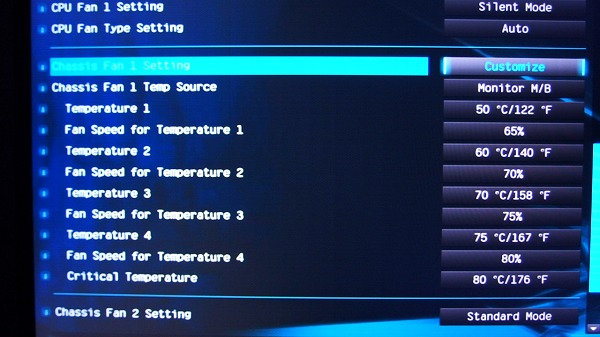

以下のように「Customize」もデキルが、誰がこンな面倒ゐコトやるン邪!ドァヴォ!!

Customize

BIOS/UEFIでの回転数(=負荷ナシ)は、以下。

室温 24度(11月にしては高い)

・スタンダード:947rpm
・フル:1259rpm
・サイレント:500rpm

交換後の騒音であるが、サイレント設定でナニしてみると、以前のLow時と同じくらい?

以前のワケの分からないファンから名門サイズなので、静かになると思われたが、期待外れ?

繰り返しとなるが、以前のケースファンは、M/Bとつながってないので回転数が取得できず、制御は手動(H/L)のみ。

同じ回転数でないと比較にならないのでアレだが...

HWMonitorでも「AUXFANIN1」として、回転数が取得可能だ。

AUXFANIN1_HWMonitor

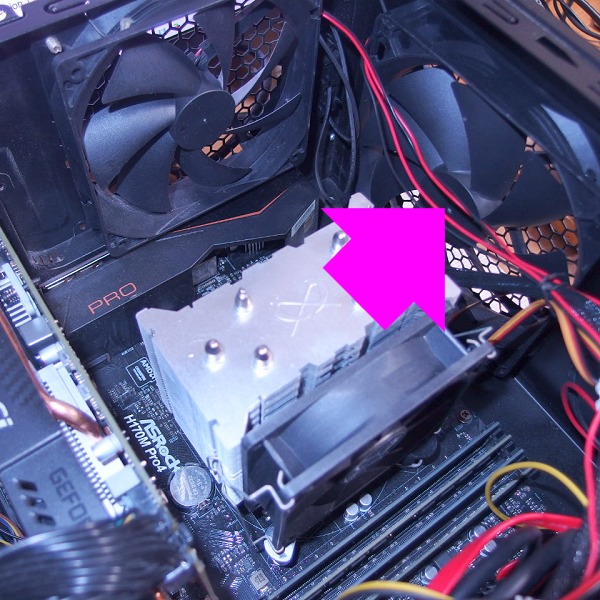

交換してみると、もう一つのケースファン(天面,排熱)も交換したくなるが...

排熱ファン_天面

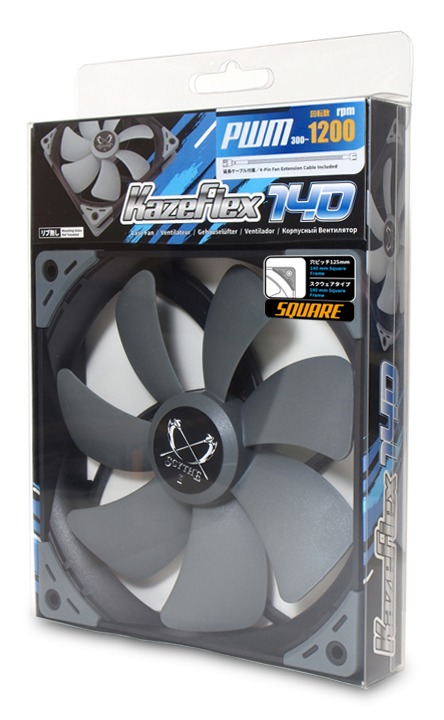

ソチラはより大きく、14cmファンなので、買うなら以下。

B081D2YN33

関連:KAZE FLEX 140 SQUARE (KF1425FD12S-P)

仕様上の回転数は300-1200rpmである。

間違っても、以下を買ってはならない!

B07V9RLM9C

関連:KAZE-FLEX 140mm PWM (KF1425FD18-P)

KAZE-FLEX 140mm PWM(KF1425FD18-P)のネジ穴間は10.5cmで、12cmファンのもの!

一般的な14cmファンのネジ穴間は12.5cmなので、取り付けるコトができない!

紛らわシ~ン邪!ドァヴォ!!

なので、ネジ穴間が12.5cmであるKAZE FLEX 140 SQUARE(KF1425FD12S-P)を買う必要がアル野田(一期生)。

天面のも、M/Bとつながってないので回転数が取得できず、制御は手動(H/L)のみ。

季節問わヅLow設定で使用中だが、おそらく回転数が低いので、交換しても音的には意味ナシ?

マザーボード上には、CHA_FAN2があるので、2台目のファンも付けられる。

下図では9番の位置。

レイアウト図_H170M Pro4

が、ピンの位置が遠いので、届くかが心配(4πR^2=球の表面積)だが、KAZE FLEX 140 SQUAREには延長ケーブルが付属している。

参考:球の体積 (4πR^3)/3

・ファンケーブルは、通常で30cm
・付属の延長ケーブルにより、50cmまで延長可能

直線だと十分届くが、CPUやメモリーがあるので、迂回させるコトを考慮すると、大丈夫かはシラン(SILANE)。

参考:メインマシンの構成(2020年11月)

・CPU:Core i7-6700(Skylake)
・M/B:H170M Pro4(ASRock)
・RAM:32GB(8GB×2枚8GB×2枚)
・GPU:GeForce GTX 1660 Ti AERO ITX 6G(MSI)
・SSD(Cドライブ):SDSSDXPM2-500G-J25(500GB,M.2,SanDisk)
・モニター:EB321HQUBbmidphx(31.5型,WQHD,Acer)
・電源:MPX-7501-AMAAB-JP(750W,CoolerMaster)
・OS:Windows10 Pro(64bit)

関連:メインマシンのファンの一斉掃除をシタル!
