LS-32(セイミツ) Cリングのサイズ

投稿日:

セイミツのLS-32であるが、ゴティアゴティアゐぢッてると、止めてあるCリング(C形止め輪)がグニュアッ!となッてクル。

Cリング_LS-32

円形がユガむのね。

こうなると修復は困難なので、新しいCリングに交換した方が精神的にョゐ。

Cリングは1個20円でセイミツでも販売されているが、送料がカカルしね...

関連:単品部品一覧 (セイミツ)

外したCリングを、ティアティ(=安物)なデジタルノギスで測ると...

・内径:8.9mm
・外径:11.6mm
・厚:0.9mm

となるが、グニュアッ!となッてるンを測ッても意味ナゐッて...

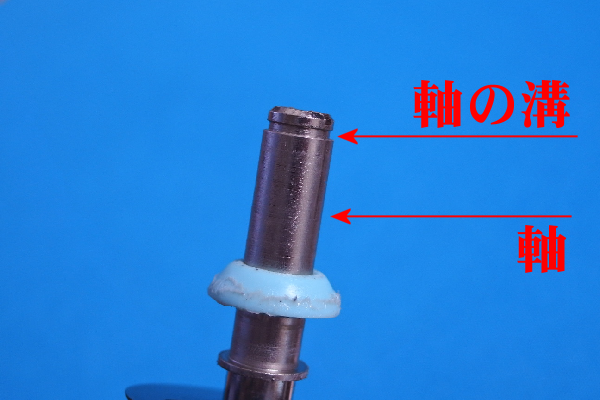

なンで、軸側を測ると、

軸側_LS-32

・軸の溝:8.5mm
・軸:9.9mm

となる。

Cリングは中華(AliExpress)で50個で2-300円程度で買ゑるが、下表でゆぅとφ9になるンかな/佳奈?

Cリング_AliExpress

d(小文字)が内径で、D(大文字)が外径ヅァル。

d:inner diameter:8.4mm
D:outer diameter:10.56mm

元のCリングの厚みは0.9mmであるが、中華品は0.7mmと薄ゐ。

薄いからとゐッてハズれるコトはナゐかと思うが...

材質は黒鋼(=鉄)とステンレスのンがあるが、価格は大シて変わらンので、錆びにくいステンレスのンを選ぶべきかはシラン(SILANE)。

関連:Cリング(ステンレス) (AliExpress)

関連:Cリング(黒鋼) (AliExpress)

注意すべき点は、使っているCリングプライヤーのツメの太さで、元のCリングは内側に開いているが、閉じてるンを買う場合は穴にCリングプライヤーのツメが入るかを確認しておく必要がある。

高儀 GISUKE 穴・軸兼用 スナップリングプライヤー 4pcs

上表では「d1」が穴の大きさであるが、値が記載されてゐナゐ...

この程度の大きさのCリングをゐぢるCリングプライヤーのツメは、太くても1.4mmなので、最低ソノくらゐの穴はあると思うが...

なお、Cリングには軸用と穴用がある。

・軸用:弾力で閉じて固定する、LS-32はコチラ
・穴用:弾力で開いて固定する

形状は、

軸用:Cリングの内側が円形
穴用:Cリングの外側が円形

なので外観で区別できる。

Cリングだけでなく、Cリングプライヤーにも各々があるので注意。

軸用はツマンで開けるコトでロック解除となるが、穴用はツマンで閉じるコトでロック解除となり、逆ダカラだ。

格闘スティックは軸用だけで済むが、軸用/穴用兼用も安いのでソレをコ~トケばゑ~。

関連:LS-32(セイミツ)の軸が錆びたので交換する - ドリキャス用格闘スティック

関連:格闘スティックレバーの軸(シャフト)の錆を防ぐ方法

関連:C形止め輪の寸法・形状/軸側の溝の寸法・形状 (三木プーリ)
