ドリームキャスト用のアーケードスティック(HKT-7300)の三和レバー(JLF-TP-8YT-SK)への換装 [DCサンワ化]

      2017年04月26日

>>高還元のクレジットカード比較 期間限定のキャッシュバックなど!<<


三和電子のレバーであるJLF-TP-8YT-SKを入手し、ドリームキャスト用のアーケードスティック(HKT-7300)のレバーと交換する。

JLF-TP-8YT-SK

HKT-7300のレバーは反動で逆方向に入ったり、悲惨杉流シナモノであるタメだ。

関連:ドリームキャスト専用 アーケードスティック HKT-7300 の問題点

ムァヅは、HKT-7300の裏ヴタを開けて、レバーを除去する。

HKT-7300内部

棒底先の-(マイナス)のキレコミにマイナスドライバーを挿して玉(トァムァ)を回せば玉がトレ、仏壇屋の娘の婿のソレ状態になる。

アトは、適当にプラスドライバーでヴァラしたら除去できるデショ。

除去後_HKT-7300

両者のレバーのサイズが異なるので、そのムァムァ交換はできない。

JLF-TP-8YT-SKをHKT-7300のレバー部分に当てて、干渉する部分をケズる。

ムァ、最終的には削るンだが、ソレまではプライヤとかでヴォリヴォリ折取(オリト)る方が早い。

肆(Four)本のネジ受けは全て除去、周辺枠の一部も除去。

レバーの5ピンを右に向けると、削る部分が少なく済む。

削ったらJLF-TP-8YT-SKを当てて、肆(Four)箇所の穴にマジックを挿して印を付ける。

マジックで印

ヤスリやドリルで穴を開けるのだが、面倒杉流ので、熱したハンダごてを当てて穴を開ける。

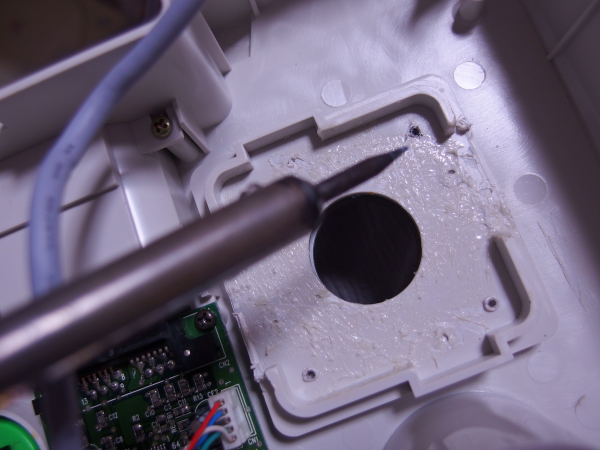

ハンダで穴

ぢゅイ~てwwwww

ぢゅリ~(老化沢研)ではナイン(NINE)でwwwww

ホンナラ、ダイソーにある木ネジセット内にある3.5Φ×9.5mmので固定する。

木ネジセット

木ネジセット

木ネジセット

削り取った時に分かるように、プラは柔らかいので、あまりカタく締めるとヴァクァになるので、フォドフォドに。

アヌァが小さいと、ブティ込んだ際にムェムェリッツ!となってしまうので、穴はモノの太さの範囲内で若干太めに溶かし開けとくコト。

固定後

注意スヴェキ点は、長杉流ネジだと天板をツキヤヴってしまうコト。

天板とプラの間には若干の空間があるが、

若干の空間

その範囲内にネジ先を収める必要があるのだ。

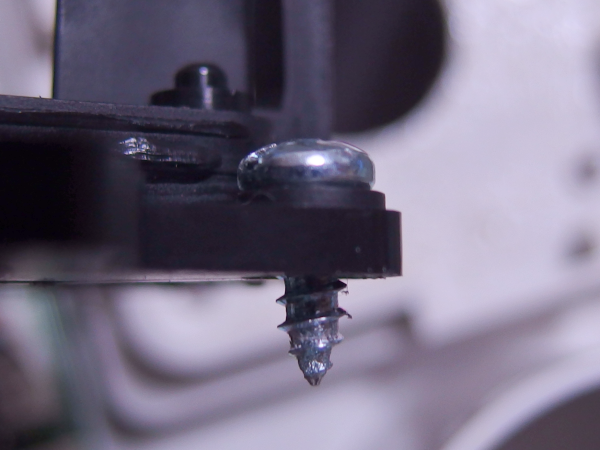

ネジ先

せやナイト(KNIGHT)、ネジ先がトヴィ出てティダルァクァになるデ~

3.0Φ×10mmのボルトとナットセットがあると、ヴァクァに注意する必要なくガッチリ固定できるが、表側の天板を外す必要が出てくる。

最後に配線。

HKT-7300の中央基板側は、上から

基板側配線

・黄
・橙
・赤
・茶
・黒

となっている。

レバー側は、5ピンを右側にスルと、ソレに付けるハーネス(JLF-H)の上から

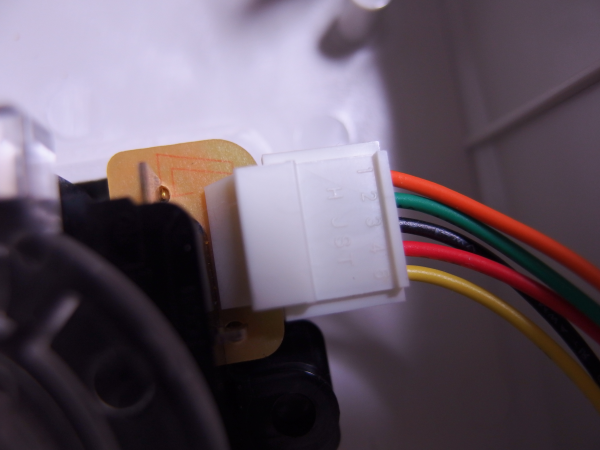

三和側配線

・橙
・緑
・黒
・赤
・黄

となっている。

ンで、これらを、以下の組み合わせでツナぐ。

基板側-三和側

・橙-黄
・赤-緑
・茶-赤
・黒-橙
・黄-黒

ハンダ付けしてビニールテープを巻くンがベストだが、ない場合はネジってビニールテープを巻くだけでもOKだろう。

ロットとかソンナンでハーネスの色が異なっている可能性もあるので、その場合は位置で読み替えるコト。

スポンサーリンク

当然、5ピンを右にシナイ場合は、位置の組み合わせも異なるのでソノツモリで。

で、三和レバーに交換后の結果は、以下。

フェイロンのような眼前(グァンズェン)コティアコティアティルォティルォキャラには反応(HANG-KNOW)デキンク(現代語)なッたwwwww

で、しばらく操作して慣れたのが、以下。

う~ン、斜め入力がしやすくなったグァ、ワシにはセイミツの方がフィットするかな?

三和は、傾けてからスイッチが押されるマデの間が長いから、ソクヅァの反応(HANG-KNOW)には不向き?

飛龍や尻女のような眼前(グァンズェン)コティアコティアティルォティルォしおるキャラのレンジギリギリから繰り出してキオるケリとかを昇龍拳でタタクことが困難(KONG-NUNG)なのだ。

ソレと、最近のグェ~センは三和で、昔(ストII時代)はセイミツだったというハナシがあるンで、ストII世代のロ~ぢンどもにはセイミツかもシレン。

関連:ドリームキャスト用のアーケードスティック(HKT-7300)のセイミツレバー(LS-58-01)への換装 [DCセイミツ化]

ケンド、最近の状況に合ワスなら、三和とゆ~コトにナッチマウ!

関連:ドリームキャスト専用のアーケードスティック(HKT-7300)に攻撃をシカけたら、ドクガスで反撃された件。
